Патент на изобретение №2304315

(54) СПОСОБ ОПРЕДЕЛЕНИЯ НЕГЕРМЕТИЧНОЙ ТЕПЛОВЫДЕЛЯЮЩЕЙ СБОРКИ В АКТИВНОЙ ЗОНЕ ЯДЕРНОГО КАНАЛЬНОГО РЕАКТОРА

(57) Реферат:

Изобретение относится к ядерной энергетике, в частности к системам контроля герметичности оболочек тепловыделяющих элементов канального ядерного реактора, и предназначено для использования при определении негерметичной тепловыделяющей сборки (ТВС) в активной зоне ядерного канального реактора. В способе определения негерметичной тепловыделяющей сборки в активной зоне ядерного канального реактора путем регистрации -квантов от пароводяных коммуникаций, испускаемых изотопами, находящимися в пароводяной смеси, и оценке полученных результатов измерений, предложено с выбранной периодичностью одновременно измерять интегральное значение скорости счета -квантов в интервале энергий 0,5-1,5 МэВ и значение скорости счета -квантов в интервале энергий 0,8-1,8 МэВ и делать заключение о негерметичности тепловыделяющих сборок, если скорости счета -квантов в указанных интервалах увеличиваются при сравнении текущих результатов измерений с предыдущими. Изобретение позволяет достоверно определять негерметичную ТВС, что кроме прямой экономии топлива, значительно улучшает радиационную обстановку. 3 з.п. ф-лы, 3 ил.

Изобретение относится к ядерной энергетике, в частности к системам контроля герметичности оболочек тепловыделяющих элементов канального ядерного реактора, и может быть использовано для определения негерметичной тепловыделяющей сборки (ТВС) в активной зоне ядерного канального реактора.

В уровне техники существует техническое решение, относящееся к способу определения негерметичной тепловыделяющей сборки – это система контроля герметичности оболочек (СКГО), она взята в качестве ближайшего аналога (Н.А.Доллежаль, И.Я.Емельянов. Канальный энергетический реактор, Москва, Атомиздат, 1980 г., с.146-148). Система предназначена для обнаружения канала с увеличенной активностью пароводяной смеси, непрерывного контроля активности пара, идущего на турбину, и получения сведений о характере нарушения герметичности оболочек твэлов по соотношению активности коротко- и долгоживущих продуктов деления. СКГО обеспечивает поканальный контроль герметичности оболочек твэлов 1693 технологических каналов с помощью восьми сдвоенных блоков детектирования, каждый из которых контролирует группу каналов из 220 штук, и контроль активности пара после сепараторов с помощью блоков детектирования. Конструктивно поканальная СКГО выполнена следующим образом. Восемь сдвоенных коллиматоров с блоками детектирования устанавливаются на тележках и с помощью системы перемещения передвигаются в восьми коробах, расположенных вдоль вертикальных рядов трубопроводов пароводяных коммуникаций. С каждой стороны короба расположено до 120 трубопроводов. Коллимационные отверстия направлены в противоположные стороны, и поэтому каждый детектор может контролировать по одному ряду трубопроводов. Коллимационные отверстия расположены таким образом и имеют такую конфигурацию, что при движении детектора вдоль рядов трубопроводов на кристалл одного из блоков детектирования попадают -кванты только от трубопровода, против которого находится в данный момент отверстие коллиматора. Сигналы с блоков детектирования по высокочастотным кабелям подаются на сигнально-измерительную аппаратуру.

Недостатком ближайшего аналога является низкая достоверность определения негерметичной ТВС из-за неоптимального выбора интервалов энергий.

Задача, решаемая изобретением, заключается в повышении достоверности определения негерметичной ТВС.

Сущность заявляемого изобретения состоит в том, что в способе определения негерметичной тепловыделяющей сборки в активной зоне ядерного канального реактора путем регистрации -квантов от пароводяных коммуникаций, испускаемых изотопами, находящимися в пароводяной смеси, и оценке полученных результатов измерений, предложено с выбранной периодичностью одновременно измерять интегральное значение скорости счета -квантов в интервале энергий 0,5-1,5 МэВ и значение скорости счета -квантов в интервале энергий 0,8-1,8 МэВ и делать заключение о негерметичности тепловыделяющих сборок, если скорости счета -квантов в указанных интервалах увеличиваются при сравнении текущих результатов измерений с предыдущими.

Практика применения рекомендованных режимов работы поканальной СКГО показала следующее: определение наличия загрязнения канала продуктами деления топлива при измерениях интегрального значения скорости счета -квантов в интервале энергии 0,25-0,75 МэВ и результирующего значения скорости счета в интервале энергии 1,1-3,1 МэВ, определяемого как разность между интегральной скоростью счета -квантов в интервале энергии 1,1-3,1 МэВ и произведением коэффициента компенсации на интегральное значение скорости счета -квантов с энергией более 3,1 МэВ, имеет низкую достоверность, в первом случае из-за низкого отношения “сигнал-шум”, вызванного фоном комптоновского -излучения в области низких энергий (менее 0,5 МэВ), во втором случае – из-за необходимости значительного подавления сигнала компенсацией -активности ¹⁶N; измерение результирующего значения скорости счета в интервале энергии 0,5-1,5 МэВ, определяемого как разность между интегральной скоростью счета -квантов в интервале энергии 0,5-1,5 МэВ и произведением коэффициента компенсации на интегральное значение скорости счета -квантов с энергией более 1,5 МэВ, неоднократно приводило к ошибочному результату анализа, имеющего превышение раскомпенсации над средним значением по нитке пароводяных коммуникаций (ПВК), вызванным загрязнением продуктами коррозии, -кванты которых имеют энергию в применяемом диапазоне. При измерениях в режимах, рекомендуемых автором, однозначно определяется негерметичная ТВС, что, в свою очередь, ведет к прямой экономии топлива, так как исключает ошибочные перегрузки, которые зачастую приводили к разгерметизации твэлов из-за механического воздействия на тепловыделяющую сборку и делали невозможным ее возвращение в активную зону.

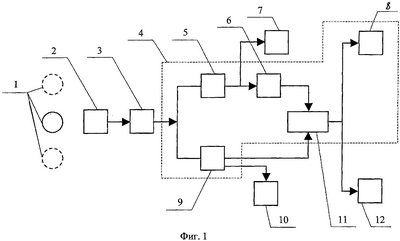

Структурная схема системы контроля герметичности оболочек тепловыделяющих элементов канального ядерного реактора проиллюстрирована на фиг.1, фиг.2 – распределение скорости счета по энергии -квантов, фиг.3 – результаты записи на самописце спектра импульсов от -излучения теплоносителя в районе датчиков канальной СКГО. Сцинтилляционный -датчик 2 (фиг.1), в свинцовом коллиматоре передвигается вдоль вертикального ряда ПВК 1. При прохождении каждого трубопровода датчик 2 регистрирует -излучение активных продуктов, находящихся в пароводяной смеси. Амплитудный спектр импульсов на выходе спектрометрического датчика обусловлен в основном -излучением от следующих составляющих радиоактивности в воде: -кванты от ¹⁶N, который образуется в результате ядерной реакции активации кислорода ; они дают в районе датчика максимальную скорость счета около энергии 5,1 МэВ (так называемый фотопик); -кванты от продуктов коррозии и примесей, энергии этих -квантов в районе расположения датчиков, как правило, регистрируются в пределах 0,5-1,5 МэВ; -кванты от осколков деления топлива, которые в районе расположения датчика имеют энергию ниже 3,1 МэВ; -кванты от комптоновского рассеяния на электронах всех материалов, расположенных между теплоносителем и сцинтиллятором датчика; основная масса этих -квантов имеет энергии, как правило, меньше 0,5 МэВ. Импульсы с выхода датчика обрабатываются в блоке регистрации 4, в котором подаются на линейный усилитель 3 и после него на дискриминаторы Дв 5 и Дн 9 – верхнего и нижнего уровней. С дискриминатора Дв 5 выводятся импульсы, соответствующие -квантам с энергиями E₂ (фиг.2), интенсивность этих импульсов пропорциональна интенсивности -квантов только от ¹⁶N. Есть возможность вывода данных на самописец 7. С другого дискриминатора Дн выводятся импульсы, соответствующие -квантам в интервале энергий E₁÷Е₂. Есть возможность вывода данных на самописец 10. В этот интервал попадают -кванты как ¹⁶N, так и продуктов деления (главным образом короткоживущих), а также высокоэнергетичные (Е>0,5 МэВ) -кванты продуктов коррозии. С помощью электронного блока умножения 6 величина интенсивности импульсов после Дв 5 умножается на нормировочный коэффициент (коэффициент компенсации), определенный для каждого датчика. Значение коэффициента должно быть такое, чтобы при умножении интенсивности импульсов от дискриминатора Дв 5 полученное произведение было равно интенсивности импульсов от дискриминатора Дн 9 (^l6N в интервале энергий E₁÷E₂), далее разностный измеритель скорости счета импульсов 11, включенный в схему, производит вычитание интенсивностей: n_Дн-n_Дв·х, сигнал выводится на сигнализатор превышения установленного уровня 8 и самописец 12. На фиг.2 приведен спектр импульсов от -излучения теплоносителя в районе датчиков канальной СКГО (при работе энергоблока на мощности), где импульсы от -квантов с энергиями в области 13 соответствуют в основном -излучению от продуктов коррозии и комптоновскому -излучению, импульсы от -квантов с энергиями в области 14 соответствуют в основном -излучению от продуктов деления топлива, от высокоэнергетичного -излучения продуктов коррозии (Е>0,5 МэВ) и частично от -излучения, обусловленного изотопом ¹⁶N, и импульсы от -квантов с энергиями в области 15 соответствуют в основном -излучению от ¹⁶N.

Использование предложенного способа измерений позволяет достоверно определять негерметичную ТВС, что кроме прямой экономии топлива, значительно улучшает радиационную обстановку, выражающуюся в снижении величины такого нормируемого параметра, как концентрация I¹³¹ в воде КМПЦ (со значений 10^-6 до 10^-8 Ки/л), а также общей активности воды в КМПЦ.

Формула изобретения

Способ определения негерметичной тепловыделяющей сборки в активной зоне ядерного канального реактора путем регистрации -квантов от пароводяных коммуникаций, испускаемых изотопами, находящимися в пароводяной смеси, и оценке полученных результатов измерений, отличающийся тем, что с выбранной периодичностью одновременно измеряют интегральное значение скорости счета -квантов в интервале энергий 0,5-1,5 МэВ и значение скорости счета -квантов в интервале энергий 0,8-1,8 МэВ и делают заключение о негерметичности тепловыделяющих сборок, если скорости счета -квантов в указанных интервалах увеличиваются при сравнении текущих результатов измерений с предыдущими.

РИСУНКИ

PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение

(73) Новое наименование патентообладателя:

Открытое акционерное общество «Концерн по производству электрической и тепловой энергии на атомных станциях» (RU)

Адрес для переписки:

188540, Ленинградская обл., г. Сосновый Бор, Филиал ОАО «Концерн Энергоатом» «Ленинградская атомная станция», заместителю Генерального директора директору филиала В.И. Лебедеву

Извещение опубликовано: 27.05.2009 БИ: 15/2009
