Патент на изобретение №2304265

(54) СУШИЛКА РАСПЫЛИТЕЛЬНАЯ

(57) Реферат:

Изобретение относится к технике сушки дисперсных материалов и может быть использовано в микробиологической, пищевой, химической и других отраслях промышленности. Сушилка распылительная содержит загрузочный бункер влажного материала со шнековым питателем, сушильную камеру, калорифер, вентилятор, систему очистки отработанного воздуха, систему подачи высушиваемого раствора, сушильную камеру с распылительным диском и систему рециркуляции газа-теплоносителя (азота), включающую акустическую установку, сухой циклон для выделения из газового потока и сбора тонких частиц высушенного продукта, всасывающий вентилятор для подачи газа-теплоносителя из циклона в мокрый скруббер-конденсатор, служащий для конденсации паров растворителя исходного продукта и содержащий распылительное сопло для промывной жидкости, отбойники и сборник конденсата, причем растворитель подвергается охлаждению холодной водой в пластинчатом теплообменнике, а система подачи горячего газа состоит из вентилятора высокого давления для подачи теплоносителя в сушильную камеру, калорифера для нагрева газа, обогреваемого горячим маслом, которое подогревается до требуемой температуры в электроподогревателе и циркуляционным масляным насосом подается в масляный калорифер для нагрева газа, причем в систему рециркуляции горячего масла входят сборник и бак-расширитель для масла. Технический результат – повышение производительности сушки. 1 з.п. ф-лы, 1 ил.

Изобретение относится к технике сушки дисперсных материалов и может быть использовано в микробиологической, пищевой, химической и других отраслях промышленности.

Наиболее близким техническим решением к заявляемому объекту является сушилка по а.с. СССР №553424, F26В 17/10, 1975 г., содержащая загрузочный бункер влажного материала со шнековым питателем, сушильную камеру, калорифер, вентилятор и систему очистки отработанного воздуха (прототип).

Недостаток прототипа – сравнительно невысокая производительность сушки конечного продукта.

Технический результат – повышение производительности сушки.

Это достигается тем, что в сушилке распылительной, содержащей загрузочный бункер влажного материала со шнековым питателем, сушильную камеру, калорифер, вентилятор и систему очистки отработанного воздуха, она содержит систему подачи высушиваемого раствора, сушильную камеру с распылительным диском и систему рециркуляции газа-теплоносителя (азота), включающую акустическую установку, сухой циклон для выделения из газового потока и сбора тонких частиц высушенного продукта, всасывающий вентилятора для подачи газа-теплоносителя из циклона в мокрый скруббер-конденсатор, служащий для конденсации паров растворителя исходного продукта и содержащий распылительное сопло для промывной жидкости, отбойники и сборник конденсата, причем растворитель подвергается охлаждению холодной водой в пластинчатом теплообменнике, а система подачи горячего газа состоит из вентилятора высокого давления для подачи теплоносителя в сушильную камеру, калорифера для нагрева газа, обогреваемого горячим маслом, которое подогревается до требуемой температуры в электроподогревателе и циркуляционным масляным насосом подается в масляный калорифер для нагрева газа, причем в систему рециркуляции горячего масла входят сборник и бак-расширитель для масла. На чертеже показана схема распылительной сушилки. Сушилка распылительная состоит из системы подачи 1 высушиваемого раствора, сушильной камеры 2 с распылительным диском 3 и системы рециркуляции газа-теплоносителя (азота), которая включает акустическую установку 15, сухой циклон 4 для выделения из газового потока и сбора тонких частиц высушенного продукта, всасывающего вентилятора 5 для подачи газа-теплоносителя из циклона 4 в мокрый скруббер-конденсатор 6. Скруббер-конденсатор 6 служит для конденсации паров растворителя исходного продукта путем контакта газа с охлажденной этой же жидкостью и задержки при промывке газа наиболее тонких частичек продукта, которые могут быть вынесены потоком газа из циклона 4. Скруббер имеет распылительное сопло для промывной жидкости и снабжен отбойниками и сборником конденсата (не показано). Для рециркуляции сконденсированного растворителя служит насос 7.

Перед возвратом части растворителя в промывной скруббер растворитель подвергается охлаждению холодной водой в пластинчатом теплообменнике 8. Система горячего газа состоит из вентилятора высокого давления 9 для подачи теплоносителя в сушильную камеру, калорифера 10 для нагрева газа, обогреваемого горячим маслом. Масло подогревается до требуемой температуры в электроподогревателе 11 и циркуляционным масляным насосом 12 подается в масляный калорифер для нагрева газа. В систему рециркуляции горячего масла входят сборник 13 и бак-расширитель для масла 14.

Оптимальными параметрами для звуковой обработки в акустической установке 15 среднедисперсной пыли с концентрацией ее в воздушном потоке не менее 2 г/м³ являются: уровень звукового давления в диапазоне 140…150 дБ, частота колебательного процесса в диапазоне 800…1000 Гц, время озвучивания в диапазоне 1,5…2 с.

Сушилка распылительная работает следующим образом.

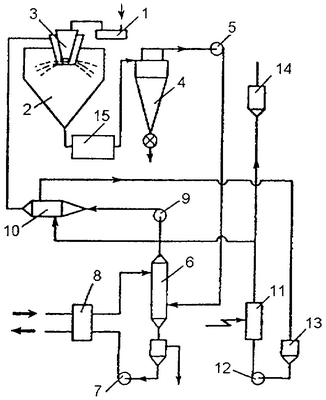

Высушиваемый раствор подается в сушильную камеру 2 распылительным диском 3. Газ-теплоноситель (азот) проходит через акустическую установку 15, сухой циклон 4 для выделения из газового потока и сбора тонких частиц высушенного продукта в мокрый скруббер-конденсатор 6, который служит для конденсации паров растворителя исходного продукта путем контакта газа с охлажденной этой же жидкостью и задержки при промывке газа наиболее тонких частичек продукта, которые могут быть вынесены потоком газа из циклона 4. Скруббер имеет распылительное сопло для промывной жидкости и снабжен отбойниками и сборником конденсата (не показано). Для рециркуляции сконденсированного растворителя служит насос 7.

Перед возвратом части растворителя в промывной скруббер растворитель подвергается охлаждению холодной водой в пластинчатом теплообменнике 8. Система горячего газа состоит из вентилятора высокого давления 9 для подачи теплоносителя в сушильную камеру, калорифера 10 для нагрева газа, обогреваемого горячим маслом. Масло подогревается до требуемой температуры в электроподогревателе 11 и циркуляционным масляным насосом 12 подается в масляный калорифер для нагрева газа. В систему рециркуляции горячего масла входят сборник 13 и бак-расширитель для масла 14.

Описанная сушильная установка имеет производительность по испаряемому ацетону приблизительно 100 кг/ч или по готовому продукту до 48 кг/ч при его остаточной влажности 0,1…1,0%.

Расход азота при нормальной работе составляет 3 м³/ч, а на первоначальную продувку всей системы – около 75 м³/ч. Расход тепла – 75 кВт, потребление электроэнергии на двигатели – 25 кВт. Температура газа на входе в сушильную камеру – около 170°С, на выходе около 110°С.

Предложенная сушилка может быть использована для сушки антибиотиков от паров ацетона в среде азота.

Формула изобретения

1. Сушилка распылительная, содержащая загрузочный бункер влажного материала со шнековым питателем, сушильную камеру, калорифер, вентилятор и систему очистки отработанного воздуха, отличающаяся тем, что она содержит систему подачи высушиваемого раствора, сушильную камеру с распылительным диском и систему рециркуляции газа-теплоносителя (азота), включающую акустическую установку, сухой циклон для выделения из газового потока и сбора тонких частиц высушенного продукта, всасывающий вентилятор для подачи газа-теплоносителя из циклона в мокрый скруббер-конденсатор, служащий для конденсации паров растворителя исходного продукта и содержащий распылительное сопло для промывной жидкости, отбойники и сборник конденсата, причем растворитель подвергается охлаждению холодной водой в пластинчатом теплообменнике, а система подачи горячего газа состоит из вентилятора высокого давления для подачи теплоносителя в сушильную камеру, калорифера для нагрева газа, обогреваемого горячим маслом, которое подогревается до требуемой температуры в электроподогревателе и циркуляционным масляным насосом подается в масляный калорифер для нагрева газа, причем в систему рециркуляции горячего масла входят сборник и бак-расширитель для масла.

2. Сушилка распылительная по п.1, отличающаяся тем, что оптимальными параметрами для звуковой обработки в акустической установке среднедисперсной пыли с концентрацией ее в воздушном потоке не менее 2 г/м³ являются: уровень звукового давления в диапазоне 140-150 дБ, частота колебательного процесса в диапазоне 800-1000 Гц, время озвучивания в диапазоне 1,5-2 с.

РИСУНКИ
