Патент на изобретение №2304256
|
||||||||||||||||||||||||||
(54) ОТОПИТЕЛЬНЫЙ ПРИБОР
(57) Реферат:

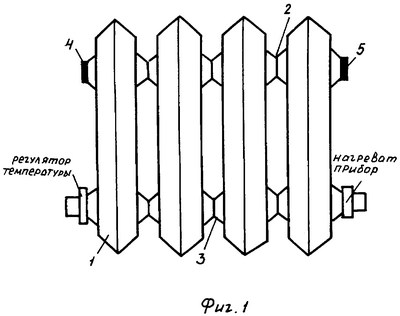

Изобретение относится к теплотехнике, в частности к отопительным приборам систем отопления, и предназначено для отопления жилых и нежилых помещений. Технический результат: создание автономного отопительного прибора. Отопительный прибор содержит корпус в виде отдельных секций или групп секций с верхним и нижним сквозными отверстиями и теплоноситель, циркулирующий в корпусе. Верхние отверстия с двух сторон заглушены пробками. Он снабжен нагревательным прибором и регулятором температуры, которые установлены диаметрально противоположно и закреплены посредством резьбового соединения в нижнем отверстии, а теплоноситель циркулирует в замкнутом контуре корпуса. 3 з.п. ф-лы, 3 ил.
Изобретение относится к теплотехнике, в частности к отопительным приборам систем отопления, и предназначено для отопления жилых и нежилых помещений. Известен отопительный прибор – радиатор МС – 140М – 500-0,9-7 ГОСТ 8690, паспорт Рд 59Б.00.000 ПС, принятый за прототип, состоящий из отдельных секций или групп секций, имеющих каналы, по которым циркулирует теплоноситель (вода). Недостаток отопительного прибора заключается в том, что прогрев теплоносителя радиаторов может осуществляться от источников тепла (отопительного котла или магистральных теплотрасс) посредством трубопроводов. Задача изобретения заключается в создании автономного отопительного прибора. Указанный технический результат достигается тем, что отопительный прибор, содержащий корпус в виде отдельных секций или групп секций с верхним и нижним сквозными отверстиями, теплоноситель, циркулирующий в корпусе, причем верхнее отверстие с одной и другой стороны заглушено пробкой с резьбовым отверстием трубной резьбы Ф15, снабжен нагревательным прибором и регулятором температуры, которые установлены диаметрально противоположно и закреплены посредством резьбового соединения в нижнем отверстии, а теплоноситель циркулирует в замкнутом контуре корпуса. При этом в одну из пробок устанавливается кран Маевского, а в другую манометр (при наладке) или глухая заглушка с внешней резьбой Ф15 (при работе). При этом нагревательный прибор содержит корпус с герметично вмонтированным в него нагревательным элементом, а регулятор температуры – корпус с герметично вмонтированным в него датчиком – реле температуры. При этом корпус нагревательного элемента и корпус регулятора температуры выполнены в виде радиаторных пробок. Предлагаемый отопительный прибор иллюстрируется чертежами, представленными на фиг.1-3. На фиг.1 показан общий вид отопительного прибора. На фиг.2 – общий вид нагревательного прибора. На фиг.3 – общий вид регулятора температуры. Отопительный прибор включает корпус в виде секций 1 (или групп секций) с верхним 2 и нижним 3 сквозными отверстиями. Верхнее сквозное отверстие 2 с одной и с другой стороны заглушено пробками 4,5. В нижнем сквозном отверстии 3 диаметрально противоположно установлены и закреплены посредством резьбового соединения нагревательный прибор и регулятор температуры. Нагревательный прибор состоит из корпуса 6 в виде радиаторной пробки с резьбовым отверстием, через которое герметично к корпусу 6 крепится изолятор 7, нагревательного элемента 8, который герметично вмонтирован в изолятор 7 и имеет выводы для подключения к сети 220В (не показано). Регулятор температуры состоит из корпуса 9 в виде радиаторной пробки с резьбовым отверстием, через которое к корпусу 9 герметично крепится кожух 10 датчика – реле 11 температуры. Корпус 1 отопительного прибора заполнен теплоносителем (дистиллированной водой или специальной незамерзающей жидкостью), который циркулирует в замкнутом контуре корпуса. Нагревательный прибор и регулятор температуры закреплены в отверстии 3 через паронитовые прокладки (не показано). Пробки 4 и 5 выполнены с возможностью установки в одной из них крана Маевского, в другой манометра (при наладке) или заглушки (при работе), (не показано). Отопительный прибор работает следующим образом. Отопительный прибор в собранном виде заполняют теплоносителем через отверстие верхней пробки до полного наполнения радиатора и завинчивают в это отверстие манометр. Нагревательный прибор подключают к сети 220 В. При прохождении тока через нагревательный элемент происходит нагрев теплоносителя, который, расширяясь в объеме, создает избыточное давление в отопительном приборе. Избыточное давление регулируют краном Маевского. При наладке отопительного прибора при максимальной температуре теплоносителя 80°С устанавливают избыточное давление не более 0,6 МПа, что исключает возможность возникновения давления свыше этого значения. После наладки устанавливают рабочую температуру теплоносителя от 65° до 75°С реле – регулятором температуры. Теплоноситель, нагреваясь, обеспечивает повышение температуры на внешних контурах отопительного прибора, которые отдают тепло помещению, прогревая его до заданной температуры. Датчик – реле температуры обеспечивает постоянство температуры теплоносителя. После наладки вместо манометра устанавливается глухая заглушка с наружной трубной резьбой Ф15. Отопительный прибор может быть изготовлен с использованием в качестве корпуса 1 стандартного радиатора. Нагревательный прибор и регулятор температуры могут быть выполнены следующими. Корпус 6 – в виде радиаторной пробки с трубной правой резьбой Корпус 9 – в виде радиаторной пробки с трубной левой резьбой 32 и с отверстием с трубной резьбой M12×1,5, через которое к корпусу 9 герметично крепится кожух 10 датчика – реле температуры ТАД – 101.
Формула изобретения
1. Отопительный прибор, содержащий корпус в виде отдельных секций или групп секций с верхним и нижним сквозными отверстиями, теплоноситель, циркулирующий в корпусе, причем верхние отверстия с двух сторон заглушены пробками, отличающийся тем, что он снабжен нагревательным прибором и регулятором температуры, которые установлены диаметрально противоположно и закреплены посредством резьбового соединения в нижнем отверстии, а теплоноситель циркулирует в замкнутом контуре корпуса. 2. Отопительный прибор по п.1, отличающийся тем, что одна из пробок выполнена с возможностью установки в нее крана Маевского, а другая – с возможностью установки в нее манометра при наладке или глухой заглушки при работе. 3. Отопительный прибор по п.1, отличающийся тем, что нагревательный прибор содержит корпус с герметично вмонтированным в него нагревательным элементом, а регулятор температуры – корпус с герметично вмонтированным в него датчиком – реле температуры. 4. Отопительный прибор по п.3, отличающийся тем, что корпус нагревательного элемента и корпус регулятора температуры выполнены в виде радиаторных пробок.
РИСУНКИ
|
||||||||||||||||||||||||||
32 и с отверстием с трубной резьбой
