Патент на изобретение №2304158

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2304158 (13) C2
(51) МПК

C09D175/08 (2006.01)
C08G18/65 (2006.01)
C08L75/08 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2004123336/04, 28.07.2004

(24) Дата начала отсчета срока действия патента:

28.07.2004

(43) Дата публикации заявки: 27.01.2006

(46) Опубликовано: 10.08.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 827508 A1, 07.05.1981. RU 2073053 C1, 10.02.1997. RU 2200743 С2, 20.03.2003. JP 05-098210, 20.04.1993. US 4083815 A, 11.04.1978.

Адрес для переписки:

420137, г.Казань, ул. Адоратского, 44, кв.169, Н.Г. Трябиной

(72) Автор(ы):

Табачков Александр Алексеевич (RU),
Фиалкин Александр Иванович (RU),
Ребекин Сергей Юрьевич (RU),
Трябина Надежда Герасимовна (RU)

(73) Патентообладатель(и):

Фиалкин Александр Иванович (RU),
Трябина Надежда Герасимовна (RU),
Табачков Александр Алексеевич (RU),
Ребекин Сергей Юрьевич (RU)

(54) КОМПОЗИЦИЯ ДЛЯ ПОКРЫТИЙ

(57) Реферат:

Изобретение относится к составам пленкообразующих полиуретановых композиций и может быть использовано для получения защитного покрытия для дерева, бетона, стекла, металла. Описывается композиция для покрытий, включающая 80-95 мас.ч. полиоксипропилентриола с молекулярной массой 3000-5000, 100-200 мас.ч. полиизоцианата на основе 4,4′-дифенилметандиизоцианата, 35-40 мас.ч. этилацетата, 30-40 мас.ч. бутилацетата, 20-35 мас.ч. толуола, 0,05-0,1 мас.ч. концентрированной соляной кислоты и 5-20 мас.ч. этиленгликоля. Изобретение позволяет повысить адгезию покрытий к металлу в 2-2,5 раза (до 8,2 МПа) и увеличить твердость покрытия в 1,5-1,6 раза (до 0,85 у.е. по методу М-3). 1 табл.

Изобретение относиться к составам пленкообразующих полиуретановых композиций и может быть использовано в качестве защитного покрытия для дерева, бетона, металла, стекла а также в качестве связующего для наполнителей.

Известна композиция для покрытий, включающая олигоэфиргликоль, кремнийорганический полиол, аддукт толуилендиизоционата с триметилолпропаном и растворитель, в качестве кремнийорганического полиола она содержит олигофенилгликоксисилоксан молекулярной массы 800 с содержанием гидроксильных групп 11,7%, а в качестве растворителя – смесь этилацетата, бутилацетата, циклогексанона и толуола в соотношении 3:3:2:2 при следующем соотношении компонентов, мас.ч.:

Олигоэфиргликоль 12,5-36,8
указанный олигофенилгликоксисилоксан 3,5-10,5
аддукт толуилендиизоционата с триметилолпропаном 38,7-45,0
растворитель 20-25

см. Авторское свидетельство SU №827508, МПК C09D 3/72, C08L 75/08, 1981 г.

Недостатками известной композиции являются большое время отверждения и недостаточные физико-механические показатели композитов.

Известна композиция для покрытий, включающая полиоксипропилентриол с молекулярной массой 3000-5000, полиизоцианат на основе 4,4′-дифенилметандиизоцианата и растворитель – этилацетат, при следующем соотношении компонентов, мас.ч.:

полиоксипропилентриол
с молекулярной массой 3000-5000 100
полиизоцианат на основе
4,4′-дифенилметандиизоцианата 100-200
этилацетат 100-200

см. Патент RU №2073053, МПК6 C09D 175/08, 1997 г.

Недостатками известной композиции являются недостаточные прочностные свойства и большое время отверждения покрытий.

Наиболее близкой по технической сущности является композиция для покрытий, включающая полиоксипропилентриол с молекулярной массой 3000-5000, полиизоционат на основе 4,4′-дифенилметандиизоцианата, этиацетат, бутилацетат, толуол и соляную кислоту при следующем соотношении компонентов, мас.ч.:

полиоксипропилентриол
с молекулярной массой 3000-5000 100
полиизоцианат на основе
4,4′-дифенилметандиизоцианата 100-200
этилацетат 35-40
бутилацетат 30-40
толуол 25-35
концентрированная соляная кислота 0,05-0,1

см. Патент RU №2200743 С2, МПК7 C08L 75/08, С08G 18/32, 2003 г.

Недостатками композиции являются адгезия и твердость покрытия.

Задачей изобретения является повышение адгезии и твердости покрытий, полученных на основе заявляемой композиции.

Техническая задача решается тем, что композиция для покрытий, включающая полиоксипропилентриол с молекулярной массой 3000-5000, полиизоционат на основе 4,4′-дифенилметандиизоцианата, этиацетат, бутилацетат, толуол и концентрировання соляную кислоту, дополнительно содержит этиленгликоль при следующем соотношении компонентов.

Соотношение компонентов, мас.ч.:

полиоксипропилентриол
с молекулярной массой 3000-5000 80-95
полиизоцианат на основе
4,4′-дифенилметандиизоцианата 100-200
этилацетат 35-40
бутилацетат 30-40
толуол 20-35
концентрированная соляная кислота 0,05-0,1
этиленгликоль 5-20

Характеристика веществ, используемых в композиции:

полиоксипропилентриол имеет торговую марку Лапрол (ТУ 6-05-1513-75, ТУ 6-05-2033-87, ТУ 6-55-62-93);

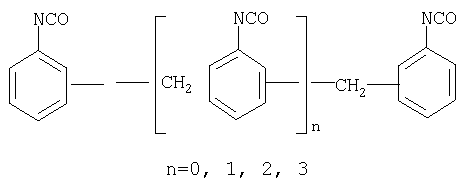

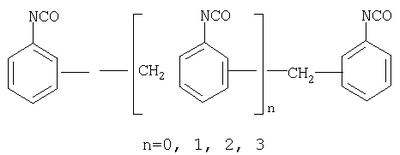

полиизоцианат на основе 4,4′-дифенилметандиизоцианата имеет торговую марку Суризон или Суризон П85 (ТУ 115-03-29-84)

(Дж.Бюист «Композиционные материалы на основе полиуретанов». – М.: Химия. 1982 г.)

этилацетат (ГОСТ 22300-70);

бутилацетат (ГОСТ 22300-70);

толуол (ГОСТ 5789-78);

концентрированная соляная кислота (ГОСТ 3118-77);

этиленгликоль (ГОСТ 18710-83).

Изобретение иллюстрируется следующими примерами конкретного выполнения.

Пример 1 (по прототипу).

Полиоксипропилентриол (MM 5000) загружают в емкость с мешалкой, добавляют полиизоцианат на основе 4,4′-дифенилметандиизоцианата марки Суризон, этилацетат, бетилацетат, толуол и концентрированную соляную кислоту. Проводят реакцию до содержания NCO-групп не менее 10%, композицию наносят на стеклянную поверхность для определения твердости и определения адгезии методом отрыва.

Пример 2 (по заявленному объекту).

Полиоксипропилентриол (ММ 5000) загружают в емкость с мешалкой, добавляют этилацетат, бетилацетат, толуол и концентрированную соляную кислоту, полиизоцианат на основе 4,4′-дифенилметандиизоцианата марки Суризон и этиленгликоль. Проводят реакцию до содержания NCO-групп не менее 10%.

Пример 3.

Композицию получают аналогично примеру 2, но при другом соотношении полиоксипропилентриола и этиленгликоля.

Примеры 4-5.

Композицию получают аналогично примерам 2-3, но при другом соотношении полиизоцианата на основе 4,4′-дифенилметандиизоцианата.

Примеры 6-7.

Композицию получают аналогично примерам 2-5, но при другом соотношении полиоксипропилентриола (ММ 3000).

Примеры 8-11.

Композицию получают аналогично примерам 2-7, но при другом соотношении этиацетата, бутилацетата, толуола.

Примеры 12-15.

Композицию получают аналогично примерам 2-11, но при другом соотношении соляной кислоты.

Примеры 16-24.

Композицию получают аналогично примерам 2-15, но при граничных пределах этилацетата, бутилацетата, толуола.

Примеры 15-29 (контрольные).

Композицию получают аналогично примерам 2-24, но при заграничных пределах этиленгликоля.

Состав и свойства композиций приведены в таблице.

Твердость покрытий определяют на маятниковом приборе м-3 в соответствии с ГОСТ 5233-89. Метод основан на измерении продолжительности затухания амплитуды качания маятника.

Адгезию определяют прочностью связи клей – металл методом отрыва предварительно склеиваемых дисков (дюраль Д-16) диаметром 25±0,2 мм в соответствии с ГОСТ 11262-80.

Таким образом, твердость покрытия повышается в 1,5-1,6 раза, а адгезия в 2-2,5 раза, по сравнению с прототипом.

Состав композиции и ее свойства По прототипу Примеры по заявленному объекту, мас.ч.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Полиоксипропилентриол с ММ 3000-5000 100 95 80 95 80 95 80 95 80 95 80 80 95 95 80
Полиизоцианат Суризон П85 100 100 100 200 200 100 100 100 100 200 200 100 100 200 200
Этилацетат 35 35 35 35 35 35 35 40 40 40 40 40 40 40 30
Бутилацетат 30 30 30 30 30 30 30 40 40 40 40 40 40 40 40
Толуол 35 35 35 35 35 35 35 20 20 20 20 20 20 30 30
Концентрированная соляная кислота, ГОСТ 3118-77 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,05 0,05 0,1 0,1
Этиленгликоль 5 20 5 20 5 20 5 20 5 20 20 5 5 20
Упаковочность композиции 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Время отверждения покрытия, ч 6-8 6 6 6 6 6 6 6 6 6 6 6 6 6 6
Твердость покрытия по М-3, у.е. 0,5 0,6 0,8 0,7 0,5 0,7 0,85 0,8 0,8 0,75 0,75 0,75 0,7 0,6 0,6
Адгезия на отрыв (Д-16), МПа 4 5,8 7,1 6,5 7,9 7,2 8,1 7,6 7,9 7,5 8 8,2 7 7 7,6

16 17 18 19 20 21 22 23 24 25 26 27 28 29
95 80 95 80 95 80 95 80 95 80 95,5 79,5 95,5 79,5
100 100 100 100 200 200 100 100 200 200 100 100 200 200
30 30 35 35 35 35 45 45 40 40 40 40 40 40
40 40 25 25 25 25 40 40 45 45 40 40 40 40
30 30 40 40 40 40 15 15 15 15 20 20 20 20
0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1
5 20 5 20 5 20 5 20 5 20 4,5 20,5 4,5 20,5
1 1 1 1 1 1 1 1 1 1 1 1 1 1
6-8 6 6 6 6 6 6 6 6 6 6 6 6 6
0,6 0,55 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,7 0,7 0,7 0,7
7,5 7,9 7,1 7,1 7 8,2 7 7,1 7 7,2 5,5 5,9 5,1 5,8

Формула изобретения

Композиция для покрытий, включающая полиоксипропилентриол с молекулярной массой 3000-5000, полиизоцианат на основе 4,4′-дифенилметандиизоцианата, этилацетат, бутилацетат, толуол и концентрированную соляную кислоту, отличающаяся тем, что она дополнительно содержит этиленгликоль при следующем соотношении компонентов, мас.ч.:

полиоксипропилентриол с
молекулярной массой 3000-5000 80-95
полиизоцианат на основе 4,4′-
дифенилметандиизоцианата 100-200
этилацетат 35-40
бутилацетат 30-40
толуол 20-35
концентрированная соляная кислота 0,05-0,1
этиленгликоль 5-20


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2008

Извещение опубликовано: 10.07.2010 БИ: 19/2010
