Патент на изобретение №2304069

(54) УСТРОЙСТВО ГРАВИТАЦИОННОЙ СТАБИЛИЗАЦИИ КОСМИЧЕСКОГО АППАРАТА

(57) Реферат:

Изобретение относится к космической технике, а именно к системам управления и угловой стабилизации космического аппарата. Предлагаемое устройство содержит основную упругую ленту, намотанную на барабан и трансформируемую при выдвижении в трубчатую штангу. При этом устройство снабжено дополнительной упругой трансформируемой лентой с шириной меньшей, чем у основной ленты, и намотанной на барабан с внутренней стороны основной ленты совместно с ней. На орбите обе ленты разматываются с барабана (самопроизвольно или с помощью привода) и свертываются в цилиндры, образуя штангу. Цилиндры располагаются соосно – один внутри другого. Внутренний цилиндр будет экранирован посредством внешнего от теплового действия солнечных лучей, что позволит уменьшить тепловой изгиб штанги. Кроме того, штанга будет иметь повышенную жесткость. Техническим результатом изобретения является повышение точности ориентации космического аппарата путем уменьшения теплового изгиба гравитационной штанги, простой в изготовлении и надежной в эксплуатации. 1 ил.

Изобретение относится к области космической техники, а именно к системам управления и угловой стабилизации аппарата, содержащее упругую ленту, намотанную на барабан и трансформируемую при выдвижении в трубчатую штангу [1].

Недостаток указанного технического решения заключается в том, что происходит деформация штанг от неравномерного теплового нагрева солнечными лучами.

Целью настоящего изобретения является повышение точности ориентации космического аппарата путем уменьшения теплового изгиба штанги.

Указанная цель достигается тем, что известное устройство для гравитационной стабилизации космического аппарата снабжается дополнительной упругой лентой с шириной меньшей, чем у основной ленты, и намотанной на барабан с внутренней стороны основной ленты совместно с ней.

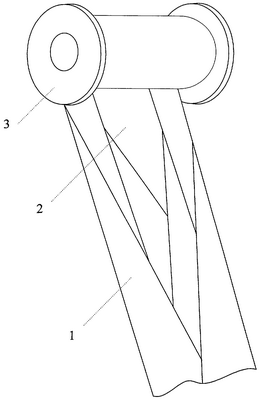

На чертеже схематически изображено предлагаемое устройство.

Устройство имеет основную ленту 1, дополнительную ленту 2 меньшей ширины, чем основная, совместно намотанные на барабан 3.

Устройство работает следующим образом.

В результате предварительной термической обработки и накопленной потенциальной энергии упругости ленты 1 и 2 сматываются с барабана 3 и сворачиваются в цилиндры, образуя штангу. При этом штанга будет состоять из двух цилиндров, располагаемых соосно – один внутри другого, причем внутренний дополнительный цилиндр будет образовываться из ленты 2, а внешний основной из ленты 1. Внутренняя штанга будет прикрыта внешней от теплового действия солнечных лучей, кроме того, увеличится жесткость штанги, все это позволит уменьшить ее тепловой изгиб.

Использование этого устройства, дешевого в изготовлении, простого и надежного в эксплуатации, позволит уменьшить ошибки в ориентации гравитационно-стабилизированного спутника вследствие теплового изгиба штанги.

Источники информации:

1. Попов В.И. Системы ориентации и стабилизации космических аппаратов. – М.: Машиностроение, 1977, стр.34-35 (прототип).

Формула изобретения

Устройство гравитационной стабилизации космического аппарата, содержащее упругую ленту, намотанную на барабан и трансформируемую при выдвижении в трубчатую штангу, отличающееся тем, что, с целью повышения точности ориентации космического аппарата путем уменьшения теплового изгиба штанги, оно снабжено дополнительной упругой лентой с шириной меньшей, чем у основной ленты, и намотанной на барабан с внутренней стороны основной ленты совместно с ней.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.08.2007

Извещение опубликовано: 10.03.2009 БИ: 07/2009
