Патент на изобретение №2303829

(54) ЭЛЕКТРИЧЕСКАЯ ЛАМПА НАКАЛИВАНИЯ

(57) Реферат:

(57) Изобретение относится к области светотехники, в частности к источникам света. В электрической лампе накаливания, содержащей цоколь, светопроницаемую колбу, стеклянный держатель, основные и дополнительный электроды, тело накала, разделенное на участки, между дополнительным электродом и одним из основных электродов установлен с возможностью контакта между ними электропроводящий элемент, выполненный в виде пластины, один конец которой свободный, а другой закреплен на электроде. Электропроводящий элемент закреплен на дополнительном электроде. Технический результат – упрощение конструкции лампы. 1 з.п. ф-лы, 6 ил.

Изобретение относится к области светотехники, в частности к источникам света.

Известна электрическая лампа накаливания, содержащая цоколь, светопроницаемую колбу, стеклянный держатель, тело накала, разделенное на участки /1/.

Известна электрическая лампа накаливания, содержащая цоколь, светопроницаемую колбу, стеклянный держатель, основные и дополнительный электроды, тело накала, разделенное на участки /2/. Такое выполнение лампы позволяет увеличить ее срок службы за счет последовательного включения участков тела накала. Недостатком лампы является сложность ее изготовления, наличие большого числа деталей.

Задача изобретения состоит в упрощении конструкции лампы.

Задача решается тем, что в электрической лампе накаливания, содержащей цоколь, светопроницаемую колбу, стеклянный держатель, основные и дополнительный электроды, тело накала, разделенное на участки, между дополнительным электродом и одним из основных электродов установлен с возможностью контакта между ними электропроводящий элемент, выполненный в виде пластины, один конец которой свободный, а другой закреплен на электроде. Электропроводящий элемент закреплен на дополнительном электроде.

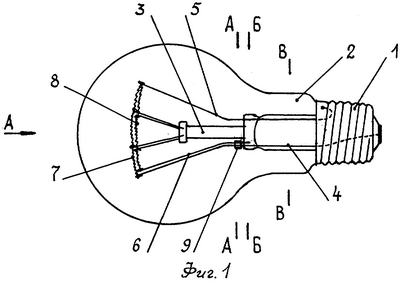

На фиг.1 изображен общий вид лампы; на фиг.2 изображено сечение лампы по А-А; на фиг.3 показано сечение лампы по Б-Б; на фиг.4 – сечение лампы по В-В; на фиг.5 – вид на тело накала, по А; на фиг.6 – то же, что на фиг.2 при повороте лампы.

Лампа содержит цоколь 1, светопроницаемую колбу 2, стеклянный держатель 3, основные 4 и 5 и дополнительный 6 электроды, тело накала, разделенное на участки 7 и 8, электропроводящий элемент 9, выполненный в виде пластины, один конец которой свободный, а другой закреплен на дополнительном электроде.

Лампа работает в горизонтальном или наклонном положениях. Конструкция лампы допускает три варианта работы участков тела накала: работают оба участка 7 и 8 тела накала при положении электропроводящего элемента 9 в соответствии фиг.2; работает участок 7 между основными 4 и 5 электродами при положении электропроводящего элемента 9 в соответствии с фиг.6; работает участок 8 между основным и дополнительным 6 электродами при положении электропроводящего элемента в соответствии с фиг.2 при перегоревшем участке 7 тела накала. Стеклянный держатель 3 на фиг.6 и 2 препятствует отклонению, электропроводящего элемента 9 к основному 5 электроду при поворотах лампы. При работе лампы электрический ток поступает через цоколь 1 к основным 4 и 5 электродам. Дополнительный 6 электрод не имеет прямой связи с цоколем 1 и сообщается с электродом 5 посредством электропроводящего элемента. Для включения участков тела накала в работу достаточно осуществить поворот лампы за колбу 2.

Источники информации

1. Патент США № 2317027,кл. 315-69, 1943 г.

2. Патент США № 2055098, кл. 315-69, 1936 г.

Формула изобретения

1. Электрическая лампа накаливания, содержащая цоколь, светопроницаемую колбу, стеклянный держатель, основные и дополнительный электроды, тело накала, разделенное на участки, отличающаяся тем, что между дополнительным электродом и одним из основных электродов установлен с возможностью контакта между ними электропроводящий элемент, выполненный в виде пластины, один конец которой свободный, а другой закреплен на электроде.

2. Электрическая лампа накаливания по п.1, отличающаяся тем, что электропроводящий элемент закреплен на дополнительном электроде.
