Патент на изобретение №2303720

(54) ВИБРОИЗОЛЯТОР РЕЗИНОВЫЙ ДЛЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе приборов и аппаратуры. Виброизолятор содержит корпус и упругий элемент из эластомера, взаимодействующий с объектом. Корпус выполнен в виде опорных элементов, содержащих шайбы, болты и гайки, расположенные соосно и оппозитно упругому элементу в его верхней и нижней части. Упругий элемент выполнен в виде оболочки из эластомера, состоящей из плоских установочных поверхностей, на которых закреплены опорные элементы, цилиндрической поверхности, расположенной в центральном перпендикулярном сечении относительно осей опорных элементов и конических поверхностей, расположенных между установочными поверхностями и цилиндрической поверхностью и связанных с ними в единую оболочку. Достигается повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе приборов и аппаратуры.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F16F 15/06, содержащий упругий элемент, корпус.

Недостатком известного устройства является недостаточная эффективность.

Технический результат – повышение эффективности виброизоляции.

Это достигается тем, что в виброизоляторе, содержащем корпус и упругий элемент из эластомера, взаимодействующий с объектом, корпус выполнен в виде опорных элементов, содержащих шайбы, болты и гайки, расположенные соосно и оппозитно упругому элементу в его верхней и нижней части, выполненному в виде оболочки из эластомера, состоящей из плоских установочных поверхностей, на которых закреплены опорные элементы, а также цилиндрической поверхности, расположенной в центральном перпендикулярном сечении относительно осей опорных элементов и конических поверхностей, расположенных между установочными поверхностями и цилиндрической поверхностью и связанных с ними в единую оболочку.

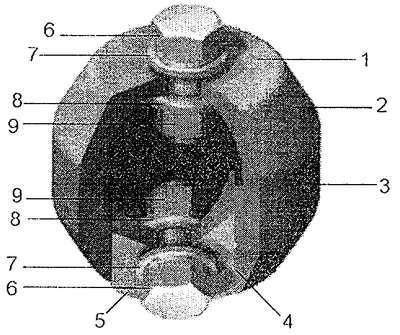

На чертеже представлен фронтальный разрез виброизолятора.

Виброизолятор содержит корпус, выполненный в виде опорных элементов, содержащих шайбы 7 и 8, болты 6 и гайки 9, расположенные соосно и оппозитно упругому элементу в его верхней и нижней части, выполненному в виде оболочки из эластомера, состоящей из плоских установочных поверхностей 1 и 5, на которых закреплены опорные элементы, а также цилиндрической поверхности 3, расположенной в центральном перпендикулярном сечении относительно осей опорных элементов и конических поверхностей 2 и 3, расположенных между установочными поверхностями 1 и 5 и цилиндрической поверхностью 3 и связанных с ними в единую оболочку.

Виброизолятор работает следующим образом.

При колебаниях виброизолируемого объекта, установленного на установочных поверхностях 1 и 5 через опорные элементы, оболочка воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий или борт летательного аппарата или мобильного транспортного средства. Горизонтальные колебания гасятся за счет нестесненного расположения упругого элемента, что дает ему определенную степень свободы колебаний в горизонтальной плоскости.

Формула изобретения

Виброизолятор резиновый, содержащий корпус и упругий элемент из эластомера, взаимодействующий с объектом, отличающийся тем, что корпус выполнен в виде опорных элементов, содержащих шайбы, болты и гайки, расположенные соосно и оппозитно упругому элементу в его верхней и нижней части, выполненному в виде оболочки из эластомера, состоящей из плоских установочных поверхностей, на которых закреплены опорные элементы, а также цилиндрической поверхности, расположенной в центральном перпендикулярном сечении относительно осей опорных элементов, и конических поверхностей, расположенных между установочными поверхностями и цилиндрической поверхностью и связанных с ними в единую оболочку.
