Патент на изобретение №2303201

(54) СИСТЕМА ВЕНТИЛЯЦИИ ПРОМЫШЛЕННОГО ОБЪЕКТА

(57) Реферат:

Изобретение предназначено для вентиляции и может быть использовано при оборудовании корпусов промышленных объектов, в которых содержится воздух с загрязняющими веществами. Система вентиляции промышленного объекта содержит местные отсосы воздуха с загрязняющими веществами, воздуховод, соединяющий местные отсосы с всасывающим патрубком дутьевого вентилятора котла. Воздуховод соединен дренажами с расположенным ниже него трубопроводом конденсирующихся и жидких фракций загрязняющих веществ, который подключен к горелке котла через струйный насос. Трубопровод рабочей среды струйного насоса подключен к напорному патрубку дутьевого вентилятора котла. Изобретение обеспечивает повышение надежности, экономичности системы вентиляции промышленного объекта. 1 ил.

Изобретение относится к области инженерного оборудования промышленных зданий и может быть использовано при оборудовании корпусов промышленных объектов, в которых содержится воздух с загрязняющими веществами.

Известны аналоги – системы вентиляции промышленного предприятия, содержащие воздуховоды местных отсосов загрязненного воздуха, подключенные к сборному воздуховоду вытяжной вентиляции, соединенным со всасывающим патрубком дутьевого вентилятора котла (Патент №2253073 (RU), МПК 7 F24F 7/06. Система вентиляции промышленного предприятия. БИ 2005. №15).

Описанный аналог принят в качестве прототипа.

Недостатками аналогов и прототипа является понижение надежности системы вентиляции вследствие накопления в воздуховоде конденсирующихся и жидких фракций загрязняющих веществ, которые нарушают аэрогидродинамический режим работы воздуховода, а также, при достаточной агрессивности, могут вызвать коррозию и последующие разрушение металла воздуховода.

Техническим результатом, достигаемым настоящим изобретением, является повышение надежности, экономичности системы вентиляции промышленного объекта за счет обеспечения эффективного аэродинамического режима работы воздуховода и утилизации конденсирующихся и жидких фракций загрязняющих веществ.

Для достижения указанного технического результата предложена система вентиляции промышленного цеха, содержащая местные отсосы загрязненного воздуха и вытяжной воздуховод, соединенный с всасывающим патрубком дутьевого вентилятора котла.

Отличием заявляемой системы является то, что воздуховод соединен дренажами с расположенным ниже него трубопроводом конденсирующихся и жидких фракций загрязняющих веществ, который подключен к горелке котла через струйный насос, при этом трубопровод рабочей среды струйного насоса подключен к напорному патрубку дутьевого вентилятора котла.

Включение в совокупность существенных признаков, характеризующих систему, новых элементов и новой взаимосвязи элементов позволяет достичь искомый технический результат, существенно снизить энергетические затраты на вентиляцию и повысить ее надежность за счет улучшения аэрогидродинамического режима работы воздуховодов, утилизации конденсирующихся и жидких фракций загрязняющих веществ, снижения интенсивности коррозии воздуховодов.

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключается в следующем.

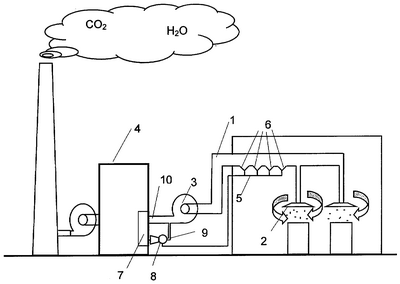

На чертеже изображена схема системы вентиляции промышленного объекта.

Система вентиляции промышленного объекта содержит вытяжной воздуховод загрязненного воздуха 1, соединяющий местные отсосы 2 с загрязняющими веществами со всасывающим патрубком дутьевого вентилятора 3 котла 4. Ниже вытяжного воздуховода расположен трубопровод конденсирующихся и жидких фракций загрязняющих веществ 5, который подключен к воздуховоду 1 через дренажи 6 и к горелке 7 через струйный насос 8. Трубопровод рабочей среды 9 струйного насоса 8 подключен к напорному патрубку 10 дутьевого вентилятора 3 котла 4.

Система вентиляции промышленного объекта работает следующим образом.

Воздух с загрязняющими веществами забирают из промышленного цеха с помощью местных отсосов 2 в вытяжной воздуховод загрязненного воздуха 1, затем дутьевым вентилятором 3 отводят в горелки котла 4. Образующийся в загрязненном воздухе конденсат и жидкие фракции загрязняющих веществ отводят дренажами 6 в трубопровод конденсирующихся и жидких фракций загрязняющихся веществ 5. При помощи струйного насоса 8, трубопровод рабочей среды 9 которого подключен к напорному патрубку 10 дутьевого вентилятора 3 котла 4, конденсат и жидкие фракции загрязняющих веществ подают в горелки 7 котла 4.

Таким образом, предложенная система вентиляции помещений позволяет гарантировать с наименьшими энергетическими затратами поддержание эффективного аэродинамического режима работы воздуховодов и утилизацию содержащихся в воздухе загрязняющих веществ.

Формула изобретения

Система вентиляции промышленного объекта, содержащая местные отсосы воздуха с загрязняющими веществами, воздуховод, соединяющий местные отсосы с всасывающим патрубком дутьевого вентилятора котла, отличающаяся тем, что воздуховод соединен дренажами с расположенным ниже него трубопроводом конденсирующихся и жидких фракций загрязняющих веществ, который подключен к горелке котла через струйный насос, при этом трубопровод рабочей среды струйного насоса подключен к напорному патрубку дутьевого вентилятора котла.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.09.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
