Патент на изобретение №2303131

(54) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО ИЗМЕРЕНИЯ СМЕЩЕНИЯ ПОРОД КРОВЛИ

(57) Реферат:

Изобретение относится к горной промышленности и может быть использовано для дистанционного измерения смещений пород кровли при подземной разработке полезных ископаемых, содержит проводник для передачи смещения пород кровли натяжному грузу, выполненному с возможностью его перемещения под действием собственного веса, корпус, в котором расположены лентопротяжный механизм с барабаном, направляющая для перемещения груза, записывающее устройство в виде самопишущей стрелки, прикрепленной к грузу. Груз подвешен через прикрепленный к нему блок, позволяющий изменить масштаб записи, и дополнительно снабжен упором, взаимодействующим с включателем аварийной сигнализации. Изобретение направлено на повышение безопасности работ. 1 ил.

Изобретение относится к горной промышленности и может быть использовано для дистанционного измерения смещения пород кровли.

Известно устройство для дистанционных измерений смещений пород кровли, включающее проводник для передачи смещения пород кровли натяжному грузу, выполненному с возможностью его перемещения под действием собственного веса. [1] Прототип.

Недостатком известного устройства является то, что отсутствуют непрерывная запись смещений пород кровли и включение аварийной сигнализации.

Технической задачей являлась разработка устройства для дистанционного измерения смещений пород кровли в выработанном пространстве и включение аварийной сигнализации.

Новым в устройстве является то, что оно снабжено корпусом, в котором расположены лентопротяжной механизм с барабаном, направляющая для перемещения груза, записывающее устройство в виде самопищущей стрелки, прикрепленной к грузу, при этом груз подвешен через прикрепленный к нему блок, позволяющий изменить масштаб записи и дополнительно снабжен упором, взаимодействующим с включателем аварийной сигнализации.

Введенный в формулу изобретения такой существенный признак как то, что устройство снабжено проводником для передачи смещения пород кровли натяжному грузу, необходим для достижения результата и работы устройства.

Существенный признак о том, что проводник, выполненный с возможностью передачи смещения пород кровли грузу, позволяет фиксировать дистанционно процесс смещения пород кровли.

Существенный признак о том, что груз подвешен через блок для изменения масштаба записи, обеспечивает возможность записи с изменением ее масштаба.

Существенный признак о том, что груз снабжен упором, взаимодействующим с включателем аварийной сигнализации, дает возможность своевременно предупредить работающих о происходящем смещении пород кровли.

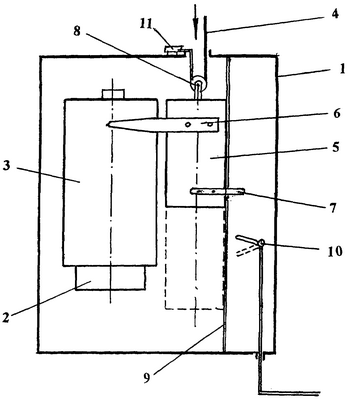

Устройство для дистанционного измерения смещения пород кровли поясняется чертежом, на котором показан прибор в разрезе.

Условные обозначения, принятые на чертеже: 1 – корпус; 2 -лентопротяжный механизм; 3 – вертикальный барабан; 4 – проводник; 5 – натяжной груз; 6 – самопишущая стрелка; 7 – упор; 8 – блок; 9 – направляющая; 10 – включатель аварийной сигнализации; 11 – узел крепления проводника.

Устройство состоит из корпуса 1, в котором размещен часовой лентопротяжный механизм 2 с вертикальным барабаном 3. В корпусе 1 подвешен на проводнике 4 натяжной груз 5, к которому прикреплена самопишущая стрелка 6, упор 7 и блок 8. Натяжной груз 5 имеет возможность вертикального перемещения вдоль направляющей 9, которая исключает развороты груза 5 в горизонтальной плоскости. При опускании груза 5 упор 7 воздействует на рычаг включателя 10 и включает аварийную сигнализацию (звуковую, световую или комбинированную). На корпусе 1 установлен узел крепления 11 проводника 4.

Устройство для дистанционного измерения смещений пород кровли работает следующим образом. Проводник 4, например стальная проволока, дистанционно передает начавшееся смещение пород кровли в выработанном пространстве лавы при первичном обрушении кровли. При этом известно, что от начала процесса до обрушения пород кровли смещение их составит 150-250 мм. Смещение проводника 4 передается натяжному грузу 5, размещенному в корпусе 1, жестко закрепленному вертикально, например, к борту выработки. Груз 5 перемещается на расстояние, в 2 раза меньшее, чем проводник при подвеске его через блок 8, и на такое же расстояние при подвеске груза 4 без использования блока 8. Это зависит от ожидаемого расстояния смещения пород. Самопишущая стрелка 6 чертит линию на ленте барабана 3, фиксируя перемещение груза 4. Барабан 3 вращается при помощи лентопротяжного механизма 2 с часовым заводом (не менее 5 суток). При дальнейшем перемещении груза 4 упор 7 нажимает на рычаг включателя 10, после чего включается аварийная сигнализация. Расстояние от начала перемещения груза 4 до момента включения аварийной сигнализации определяют и устанавливают таким, чтобы оно было не более половины всего расстояния, начиная от начала смещения пород до полного обрушения кровли. Это связано с тем, что процесс смещения пород перед обрушением кровли идет более интенсивно и быстротечно. Для установки необходимого расстояния упор 7 может быть установлен на грузе 4 в разном месте.

Преимуществами предлагаемого устройства являются:

– простота конструкции;

– наличие аварийной сигнализации;

– прямолинейная запись графика.

Источники информации

1. А.с. СССР №1232799, А 1, Кл. Е21С 39/00

Формула изобретения

Устройство для дистанционного измерения смещения пород кровли, включающее проводник для передачи смещения пород кровли натяжному грузу, выполненному с возможностью его перемещения под действием собственного веса, отличающееся тем, что оно снабжено корпусом, в котором расположены лентопротяжный механизм с барабаном, направляющая для перемещения груза, записывающее устройство в виде самопишущей стрелки, прикрепленной к грузу, при этом груз подвешен через прикрепленный к нему блок, позволяющий изменить масштаб записи, и дополнительно снабжен упором, взаимодействующим с включателем аварийной сигнализации.
