Патент на изобретение №2303110
|
||||||||||||||||||||||||||
(54) УЗЕЛ КРЕПЛЕНИЯ ПРОФИЛИРОВАННЫХ ЛИСТОВ К НЕСУЩЕЙ КОНСТРУКЦИИ
(57) Реферат:
Изобретение относится к области строительства, в частности к узлу крепления профилированных листов к несущей конструкции. Технический результат заключается в обеспечении боковой устойчивости несущей конструкции и компенсации деформаций от перепада температур. Узел крепления профилированных листов к несущей конструкции включает объединенные внахлест концы соединяемых листов, опертых на несущую конструкцию. Профильный элемент прикреплен одним концом к верхнему листу, а другим охватывает несущую конструкцию. Несущая конструкция выполнена в виде фермы. Другой конец профильного элемента выполнен с вырезом по форме охватываемого им поперечного сечения верхнего пояса фермы. Между точкой крепления профильного элемента к верхнему листу и торцом нижнего листа предусмотрен зазор. 3 ил.
Изобретение относится к области строительства и может быть использовано при строительстве легких зданий, в которых покрытие выполняется с использованием профилированных металлических листов. Известен узел крепления профилированных листов, включающий объединенные внахлест концы соединяемых листов, опертых на несущую конструкцию и самонарезающие винты, установленные в каждой или через волну гофры профилированного листа [Методическое пособие по применению профилированных стальных настилов в строительстве. М.: ОАО «Издательство» Стройиздат, 2005 г., с.36, рис.10]. Недостаток известного решения состоит в том, что узел не обеспечивает возможность смещения листов при действии перепада температур, а следовательно, конструкции покрытия должны быть рассчитаны на действие усилий от перепада температур. Известен другой узел соединения профилированных листов к несущей конструкции, включающий концы профилированных листов, уложенные и прикрепленные к самостоятельной несущей конструкции. Стык между листами перекрыт специальным элементом – компенсатором [Кутухин Е.Г. и др. «Легкие конструкции одноэтажных производственных заданий», 2-е издание, М.: Строийиздат, 1988, с.151, рис.4.3] Недостаток узлового соединения состоит в дополнительном расходе металла на изготовление второй несущей конструкции и компенсатора. Наиболее близким по технической сущности к изобретению является узел крепления профилированных листов к несущей конструкции, включающий объединенные внахлест концы соединяемых листов, опертых на несущую конструкцию и профильный элемент, прикрепленный одним концом к верхнему листу, а другим охватывающий несущую конструкцию [а.с. №487990, М. кл. Е04В 1/60 от 27.12.73. Бюллетень №38 от 15.10.75]. Недостаток известного решения состоит в том, что узел крепления не обеспечивает боковую устойчивость несущей конструкции, а также не обеспечивается возможность двустороннего смещения нахлестнутых листов от перепада температуры. Изобретение направлено на обеспечение боковой устойчивости несущей конструкции и компенсацию деформации от перепада температур. Результат достигается тем, что в узле крепления профилированных листов к несущей конструкции, включающем объединенные внахлест концы соединяемых листов, опертых на несущую конструкцию, и профильный элемент, прикрепленный одним концом к верхнему листу, а другим охватывающим несущую конструкцию, согласно изобретению несущая конструкция выполнена в виде фермы, другой конец профильного элемента выполнен с вырезом по форме охватываемого им поперечного сечения верхнего пояса фермы, при этом между точками крепления профильного элемента к верхнему листу и торцом нижнего листа предусмотрен зазор. На фиг.1 показан узел крепления профилированных листов к верхнему поясу стропильной фермы; на фиг.2 приведен разрез 1-1 на фиг.1; на фиг.3 показан вариант выполнения профильного элемента. Узел крепления профилированных листов к несущей конструкции включает объединенные внахлест, верхний 1 и нижний 2, их концы, нахлестнутые друг на друга, при этом концы профилированных листов 1 и 2 оперты на верхний пояс фермы 3. К верхнему концу профилированного листа 1 прикреплен профильный элемент 4, второй конец которого выполнен с вырезом и за счет него охватывает поперечное сечение верхнего пояса 3 стропильной фермы. При этом между креплениями профильного элемента 4, например, при помощи самонарезающих винтов 5 и торцом нижнего листа 2, выполнен зазор – Сборка узла крепления выполняется в следующей последовательности. На верхний пояс фермы 3, выполненной, например, из прямоугольный трубы, внахлест укладывают концы профилированных листов 1 и 2. К верхнему концу профилированного листа 1 на некотором расстоянии – Изобретение позволяет обеспечить боковую устойчивость несущей конструкции и компенсацию деформаций от перепада температур, что приводит к суммарному снижению стоимости покрытия на 12-15%.
Формула изобретения
Узел крепления профилированных листов к несущей конструкции, включающий объединенные внахлест концы соединяемых листов, опертых на несущую конструкцию, и профильный элемент, прикрепленный одним концом к верхнему листу, а другим охватывающий несущую конструкцию, отличающийся тем, что несущая конструкция выполнена в виде фермы, другой конец профильного элемента выполнен с вырезом по форме охватываемого им поперечного сечения верхнего пояса фермы, при этом между точкой крепления профильного элемента к верхнему листу и торцом нижнего листа предусмотрен зазор.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.02.2008
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||

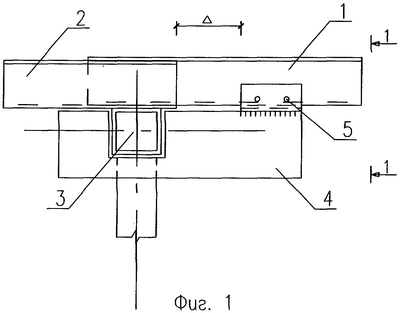

(фиг.1).
