Патент на изобретение №2303104

(54) СВАЯ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при возведении фундаментов, воспринимающих значительные вертикальные и горизонтальные нагрузки, а также в качестве противооползневой защиты. Свая включает вертикальный основной ствол с корытообразной выемкой, в которой с помощью шарнира закреплен выдвижной подкос с односторонним заострением в нижнем конце. В корытообразной выемке выполнены направляющие пазы и углубление-фиксатор для удержания подкоса в рабочем положении. Технический результат состоит в повышении устойчивости вертикальных забивных свай, воспринимающих горизонтальные нагрузки. 4 ил.

Изобретение относится к области строительства и может быть использовано при возведении фундаментов, воспринимающих вертикальные и горизонтальные нагрузки (например, фундаментов зданий и сооружений в сейсмических районах), а также в качестве противооползневой защиты.

Известно устройство для изготовления набивных свай, включающее подбабок, рабочий орган, выполненный в виде шарнирно соединенных между собой полых секций с поворотными наконечниками. При извлечении секций полости заполняют бетоном (авторское свидетельство СССР №968171, кл. Е02D 5/44, 1982). Недостатком таких свай является невозможность немедленного включения в работу (время для набора достаточной прочности).

Наиболее близкой к предлагаемой по технической сущности является свая, включающая ствол с лидирующей частью, имеющей односторонний скос, и корытообразную выемку на стороне ствола, противоположной скосу лидирующей части (авторское свидетельство СССР №931898, кл. Е02D 5/48, 1982). Недостатком таких свай является неспособность воспринимать большие горизонтальные нагрузки.

Техническим решением задачи является повышение устойчивости вертикальных забивных свай, воспринимающих горизонтальные нагрузки, за счет устройства выдвижных подкосов, шарнирно соединенных с основным стволом.

Поставленная задача достигается тем, что в свае, включающей вертикальный основной ствол с корытообразной выемкой и расположенный в выемке выдвижной подкос с односторонним заострением в нижнем конце, согласно изобретению основной ствол имеет направляющие пазы и углубление-фиксатор в корытообразной выемке для удержания подкоса в рабочем положении. Выдвижение подкоса осуществляют забивкой через подбабок после погружения основного ствола до проектной отметки.

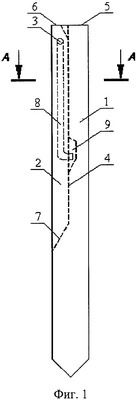

На фиг.1 изображена свая, общий вид;

на фиг.2 – конечное положение сваи в грунте;

на фиг.3 – разрез А-А;

на фиг.4 – узел 1; фиксация шарнира в проектном положении.

Предлагаемая свая включает вертикальный основной ствол 1 и выдвижной подкос 2, который с помощью шарнира 3 закреплен в корытообразной выемке 4. Ствол 1 имеет торец 5, а подкос 2 – торец 6 и скос 7. Внутри корытообразной выемки 4 предусмотрены направляющие пазы 8 и углубление-фиксатор 9 для удержания подкоса в процессе погружения и после занятия рабочего положения.

Сваю забивают следующим образом. После установки сваи в вертикальное положение погружающее воздействие передают на торцевую часть 5 основного ствола 1. После погружения сваи на проектную глубину производят забивку выдвижного подкоса 2, прикладывая нагрузку к торцевой части 6 последнего через подбабок. В результате реактивного давления грунта на скос 7 происходит отклонение подкоса 2 от вертикали. Забивку производят до момента фиксации шарнира 3 в проектном положении.

Предлагаемая конструкция способна воспринимать значительные горизонтальные нагрузки, несколько снижая несущую способность сваи по материалу (за счет создания корытообразной выемки).

Формула изобретения

Свая, включающая вертикальный основной ствол с корытообразной выемкой, в которой с помощью шарнира закреплен выдвижной подкос с односторонним заострением в нижнем конце, отличающаяся тем, что в корытообразной выемке выполнены направляющие пазы и углубление-фиксатор для удержания подкоса в рабочем положении.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.10.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
