Патент на изобретение №2303103

(54) СВАЯ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при возведении фундаментов, воспринимающих значительные вертикальные и горизонтальные нагрузки. Свая включает объединенные вертикальный и наклонные стволы, имеющие арматурные каркасы. В качестве вертикального ствола использована буронабивная свая. В качестве наклонных стволов – буроинъекционные. При этом часть стержней арматурного каркаса вертикального ствола отогнута на расстоянии, равном двум диаметрам вертикального ствола от торца последнего в направлении центра сваи, и использована в качестве направляющих для наклонных стволов. Арматурные каркасы наклонных стволов в верхних частях приварены к отогнутым стержням вертикального ствола. Технический результат состоит в повышении устойчивости вертикальных буронабивных свай больших диаметров за счет устройства подкосов и анкеров из буроинъекционных свай. 2 ил.

Изобретение относится к области строительства и может быть использовано при возведении фундаментов, воспринимающих значительные вертикальные и горизонтальные нагрузки (например, фундаментов подкрановых колонн, а также подпорных сооружений и зданий в сейсмических районах).

Известна корневидная свая, включающая расположенные в перпендикулярных плоскостях бетонные стволы, объединенные в зоне пересечения железобетонным ростверком (авторское свидетельство СССР №1673698, кл. Е02D 29/02, 1989). Недостатком таких свай является относительно малая способность воспринимать вертикальные нагрузки.

Наиболее близкой к предлагаемой по технической сущности является многовилочная набивная свая, состоящая из вертикального и наклонных стволов, имеющих арматурные каркасы (авторское свидетельство СССР №675130, кл. Е02D 5/46, 1978). Недостатком таких свай в фундаментах является сложность устройства и неопределенность распределения напряжений между вертикальными и наклонными стволами.

Техническим решением задачи является повышение устойчивости вертикальных буронабивных свай больших диаметров за счет устройства подкосов и анкеров из буроинъекционных свай.

Поставленная задача достигается тем, что в свае, включающей объединенные вертикальный и наклонные стволы, имеющие арматурные каркасы, согласно изобретению в качестве вертикального ствола использована буронабивная свая, а в качестве наклонных стволов – буроинъекционные, при этом часть стержней арматурного каркаса вертикального ствола отогнута на расстоянии, равном двум диаметрам вертикального ствола от торца последнего в направлении центра сваи, и использована в качестве направляющих для наклонных стволов, причем арматурные каркасы наклонных стволов в верхних частях приварены к отогнутым стержням вертикального ствола. Угол наклона наклонных стволов определяется, исходя из необходимой устойчивости сваи, а также технологическими требованиями.

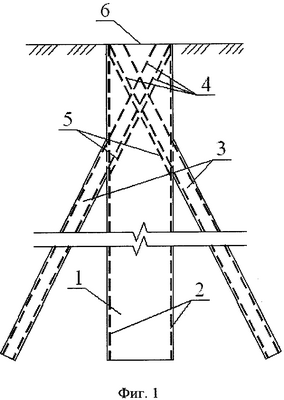

На фиг.1 показан общий вид сваи в сечении;

на фиг.2 – вид сверху.

Свая включает вертикальный буронабивной ствол 1 с арматурным каркасом 2 и наклонные буроинъекционные стволы 3, имеющие арматурные каркасы 4. Наклонные стволы расположены с противоположных сторон вертикального ствола. Часть стержней 5 каркаса основного ствола 1 отогнута так, что они становятся направляющими для ориентации буроинъекционных стволов 3. Данные стержни отгибаются на расстоянии, равном двум диаметрам вертикального ствола 1 от торца 6 в направлении центра сваи. Количество загибаемых стержней зависит от диаметров вертикального и наклонных стволов.

Последовательность строительства свай такова. Выполняется бурение скважин вертикального ствола 1. Затем опускается арматурный каркас 2, часть стержней 5 которого отогнуты так, что они становятся направляющими для ориентации наклонных буроинъекционных стволов 3. Выполняется бурение наклонных стволов 3. Арматурные каркасы 4 в верхних частях привариваются к отогнутым стержням 5. Затем в скважины подается бетон. Бетонирование верхней части буроинъекционных стволов происходит при заполнении бетоном вертикального ствола 1 сваи.

Формула изобретения

Свая, включающая объединенные вертикальный и наклонные стволы, имеющие арматурные каркасы, отличающаяся тем, что в качестве вертикального ствола использована буронабивная свая, а в качестве наклонных стволов – буроинъекционные, при этом часть стержней арматурного каркаса вертикального ствола отогнута на расстоянии, равном двум диаметрам вертикального ствола от торца последнего в направлении центра сваи, и использована в качестве направляющих для наклонных стволов, причем арматурные каркасы наклонных стволов в верхних частях приварены к отогнутым стержням вертикального ствола.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.10.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
