Патент на изобретение №2302962

(54) ПРИВОД УПРАВЛЕНИЯ ПОВОРОТОМ ГУСЕНИЧНОЙ МАШИНЫ С БОРТОВЫМИ КОРОБКАМИ ПЕРЕДАЧ

(57) Реферат:

Изобретение относится к области машиностроения, в частности к гусеничным машинам. Привод управления поворотом гусеничной машины с бортовыми коробками передач содержит механизм управления поворотом, два шарнирно-рычажных привода, каждый из которых включает передний поперечный валик, продольную составную тягу с кулаком и кормовой поперечный валик, связанный тягой с рычагом механизма распределения бортовой коробки передач. Механизм управления поворотом выполнен в виде двух параллельно соединенных между собой штурвалом, имеющим в основании оппозитно расположенные дугообразные пазы, управляющих валов, шарнирно закрепленных посредством механизма их угловой фиксации в различных положениях, и двух подшипниковых опор на наклонном листе корпуса гусеничной машины. Каждый управляющий вал связан с соответствующим передним поперечным валиком шарнирно-рычажной системой и выполнен с дугообразной шейкой, предназначенной для взаимодействия с соответствующим пазом штурвала. Штурвал выполнен с возможностью поочередного углового перемещения с одним из управляющих валов с одновременной фиксацией другого управляющего вала в исходном положении. Достигается создание привода с одним органом управления поворотом гусеничной машины с бортовыми коробками передач, каждая из которых имеет свой привод управления. 1 з.п. ф-лы, 3 ил.

Изобретение относится к области машиностроения и может быть использовано при производстве гусеничных машин, имеющих бортовые коробки передач.

Известен привод управления поворотом танка Т-72А [Танк Т-72А. Техническое описание танка и инструкция по эксплуатации. Часть 2. Книга 2. Москва, Военное издательство, 1989, стр.424-426], выбранный в качестве прототипа заявленного изобретения как наиболее близкий ему по совокупности существенных признаков, размещенный в корпусе гусеничной машины с бортовыми коробками передач и содержащий механизм управления поворотом, два шарнирно-рычажных привода управления поворотом, каждый из которых включает передний поперечный валик, продольную составную тягу с кулаком и кормовой поперечный валик, связанный тягой с рычагом механизма распределения бортовой коробки передач.

Недостатком известного устройства является невозможность управления машиной одной рукой, совмещения операций по управлению поворотом с другими операциями, а также повышенная утомляемость водителя.

Задачей настоящего изобретения является создание привода с одним органом управления поворотом гусеничной машины с бортовыми коробками передач, каждая из которых имеет свой привод управления.

Технический результат достигается тем, что в приводе управления поворотом гусеничной машины с бортовыми коробками передач, содержащем механизм управления поворотом, два шарнирно-рычажных привода, каждый из которых включает передний поперечный валик, продольную составную тягу с кулаком и кормовой поперечный валик, связанный тягой с рычагом механизма распределения бортовой коробки передач, механизм управления поворотом выполнен в виде двух параллельно соединенных между собой штурвалом, имеющим в основании оппозитно расположенные дугообразные пазы, управляющих валов, шарнирно закрепленных посредством механизма их угловой фиксации в различных положениях и двух подшипниковых опор на наклонном листе корпуса гусеничной машины, причем каждый управляющий вал связан с соответствующим передним поперечным валиком шарнирно-рычажной системой и выполнен с дугообразной шейкой, предназначенной для взаимодействия с соответствующим пазом штурвала, при этом штурвал выполнен с возможностью поочередного углового перемещения с одним из управляющих валов с одновременной фиксацией другого управляющего вала в исходном положении.

Механизм угловой фиксации выполнен шарнирно-рычажным.

Заявленные технические признаки существенны, так как они влияют на достигаемый технический результат.

При изучении других технических решений в данной области техники признаки отличающие заявленное устройство, не были выявлены. Это позволяет сделать вывод о том, что заявленное устройство обладает новизной и не следует явным образом из существующего уровня техники.

Изобретение может быть применено при производстве гусеничных машин с бортовыми коробками передач.

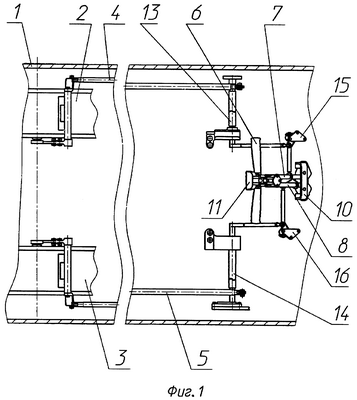

Сущность изобретения поясняется чертежами, где на фиг.1 изображен продольный разрез гусеничной машины с бортовыми коробками передач; на фиг.2 изображена установка штурвала на корпусе гусеничной машины; на фиг.3 изображен штурвал в сборе с управляющими валами.

Привод поворота расположен в корпусе 1 гусеничной машины, имеющей бортовые коробки 2, 3 передач, шарнирно-рычажные приводы 4, 5 управления поворотом и содержит штурвал 6 с дугообразными в основании пазами с межосевым расстоянием А, один из которых выполнен радиусами R и R₁, соосными диаметру D (ось О), другой паз выполнен радиусами R и R₁, соосными диаметру D (ось О), управляющий вал 7 рабочим диаметром d с дугообразными шейками, выполненными радиусами r и r₁, и управляющий вал 8 рабочим диаметром d с дугообразными шейками, выполненными радиусами r и r₁. При этом

D=d;

D=d;

R=R=r=r;

R₁=R₁=r₁=r₁;

(R+R₁)/2=(R+R₁)/2=(r+r₁)/2=(r+r₁)/2=A;

радиусы R, R₁, r, r₁ соосны с диаметром D (ось О);

радиусы R, R₁, r, r₁ соосны с диаметром D (ось О).

Штурвал 6 закреплен на наклонном листе 9 корпуса 1 посредством подшипниковых опор 10, 11 и механизма 12 угловой фиксации. Управляющие валы 7, 8 штурвала 6 соединены с передними поперечными валиками 13, 14 шарнирно-рычажных приводов 4, 5 посредством шарнирно-рычажных систем 15, 16.

Управление поворотом гусеничной машины влево или вправо осуществляется поворотом штурвала 6 соответственно влево или вправо. При повороте штурвала 6 влево относительно вала 7 вокруг оси О рабочего диаметра d штурвал 6 посредством левого дугообразного паза с радиусами R и R₁, воздействуя на дугообразные шейки вала 7 с радиусами r и r₁, передает вращающий момент валу 7. Вал 7 посредством шарнирно-рычажной системы 15, шарнирно-рычажного привода 4 передает усилие на механизм распределения бортовой коробки 2 передач, обеспечивая поворот машины. При повороте штурвала 6 относительно вала 7 вокруг оси О рабочего диаметра d правый дугообразный паз штурвала с радиусами R и R₁ проскальзывает по дугообразным шейками с радиусами r и r₁ вала 8, не проворачивая его за счет соосности радиусов R, R_1, r, r₁ и равенства радиусов R=r и R₁=r₁. При возвращении штурвала 6 в исходное положение вал 7 проворачивается до упора поверхностью диаметра D штурвала 6 в рабочий диаметр d вала 8, после чего вал 7 останавливается. Поворот вправо производится аналогичным способом поворотом вала 8, при этом штурвал 6 вращается относительно оси О рабочего диаметра d.

Для изменения положения штурвала механизм 12 угловой фиксации расстопоривается, штурвал 6 опускается в вертикальной плоскости.

Формула изобретения

1. Привод управления поворотом гусеничной машины с бортовыми коробками передач, содержащий механизм управления поворотом, два шарнирно-рычажных привода, каждый из которых включает передний поперечный валик, продольную составную тягу с кулаком и кормовой поперечный валик, связанный тягой с рычагом механизма распределения бортовой коробки передач, отличающийся тем, что механизм управления поворотом выполнен в виде двух параллельно соединенных между собой штурвалом, имеющим в основании оппозитно расположенные дугообразные пазы, управляющих валов, шарнирно закрепленных посредством механизма их угловой фиксации в различных положениях, и двух подшипниковых опор на наклонном листе корпуса гусеничной машины, причем каждый управляющий вал связан с соответствующим передним поперечным валиком шарнирно-рычажной системой и выполнен с дугообразной шейкой, предназначенной для взаимодействия с соответствующим пазом штурвала, при этом штурвал выполнен с возможностью поочередного углового перемещения с одним из управляющих валов с одновременной фиксацией другого управляющего вала в исходном положении.

2. Привод управления поворотом гусеничной машины с бортовыми коробками передач по п.1, отличающийся тем, что механизм угловой фиксации выполнен шарнирно-рычажным.

РИСУНКИ

PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение

(73) Новое наименование патентообладателя:

Открытое акционерное общество «Уральское конструкторское бюро транспортного машиностроения» (RU)

Адрес для переписки:

622007, Свердловская обл., г. Нижний Тагил, Восточное ш., 38, ОАО «УКБТМ»

Извещение опубликовано: 10.09.2009 БИ: 25/2009
