Патент на изобретение №2302904
|
||||||||||||||||||||||||||
(54) ВИБРОМЕЛЬНИЦА
(57) Реферат:
Использование: относится к устройствам для получения древесно-волокнистой массы и может быть использовано в торфоперерабатывающей, деревоперерабатывающей и бумажно-целлюлозной промышленности. Обеспечивает высокую производительность измельчения торфа с сохранением его структуры. Вибромельница содержит дебалансный вибратор, цилиндрические помольные камеры с мелющими телами в корпусе, установленном на упругих опорах, и обечайки, смонтированные на коромыслах, установленных на упругих опорах. Вибромельница снабжена размольными клыкообразными сегментами, закрепленными на обечайках под углом 27-30° к их внешней поверхности. Клыкообразные сегменты выполнены из металла или из металлокерамики. 1 з.п. ф-лы, 1 ил.
Изобретение относится к устройствам для получения древесноволокнистой массы и может быть использовано в торфоперерабатывающей, в деревоперерабатывающей и бумажно-целлюлозной промышленностях. Известна вибрационная мельница, используемая для переработки древесины, содержащая помольную камеру с вибровозбудителем. Помольная камера опирается на виброизолирующие пружины и снабжена загрузочным бункером. Две симметрично сходящиеся книзу под углом 90° плиты с футеровочными пластинами представляют собой плоские днища камеры и образуют между собой основную полость размола, заполненную мелющими телами, которые выполнены в виде уложенных сплошной кладкой прямоугольных брусков с диагональной насечкой на их гранях. Между нижними концами плит выполнен зазор – выгрузочная щель. Полость размола с торцов ограничена боковыми стенками (RU №912277, кл. В02С 19/16, 1982 г.). Недостатками данного устройства являются его большие габариты, кроме того, при измельчении материала происходит разрушение его структуры, что не позволяет его использовать в сельском хозяйстве. Прототипом изобретения является вибромельница, содержащая дебалансный вибратор, цилиндрические помольные камеры с мелющими телами в корпусе, установленном на упругих опорах. При этом мелющие тела заключены в перфорированные сверху обечайки, смонтированные на коромыслах, установленных на упругих опорах (RU №2053856, кл. В02С 19/16, 1996 г.). Недостатком данного устройства является малая производительность и низкая скорость размола. Задачей изобретения является повышение производительности устройства и ускорение процесса переработки древесины с одновременным улучшением качественных характеристик волокнистой массы. Техническим результатом изобретения является разработка устройства, обеспечивающего при высокой производительности измельчения торфа, сохранение его структуры, что необходимо при его использовании в сельском хозяйстве. Технический результат заявляемой вибромельницы достигается тем, что в соответствии с признаками независимого пункта формулы она содержит дебалансный вибратор, цилиндрические помольные камеры с мелющими телами в корпусе, установленном на упругих опорах, и обечайки, смонтированные на коромыслах, установленных на упругих опорах, согласно изобретению, вибромельница дополнительно снабжена размольными клыкообразными сегментами, закрепленными на обечайках под углом 27°-30° к их внешней поверхности. При этом клыкообразные сегменты выполнены из металла или из металлокерамики. Наличие в данной конструкции клыкообразных сегментов приводит к улучшению качественных характеристик волокнистой массы, а также к повышению производительности устройства. При этом уменьшение угла наклона сегментов меньше 27° приведет к тому, что при измельчении торфа с крупноволокнистой массой будет недостаточная степень его помола, а увеличение угла наклона больше 30° приведет к чрезмерному измельчению волокна и нарушению структуры торфа, что в свою очередь приводит к ухудшению свойств конечного продукта. На чертеже изображена вибромельница, ее поперечный разрез. Вибромельница содержит дебалансный вибратор 1, цилиндрические помольные камеры 2 с мелющими телами 3. Помольные камеры 2 установлены в корпусе 4, смонтированном на упругих опорах 5. Обечайки 6 закреплены на коромысле 7, установленном на упругих опорах 8. На внешней поверхности обечаек 6 закреплены размольные клыкообразные сегменты 9, которые смонтированы под углом 27-30° к внешней поверхности обечаек 6. Устройство работает следующим образом. При вращении вала дебалансного вибратора 1 корпус 4 с помольными камерами 2 совершает колебательные движения на упругих опорах 5. Колебательное движение через размалываемое вещество передается мелющим телам 3 и одновременно размольным сегментам 9, которые за счет установки их под углом 27-30° как бы расчесывают волокнистый материал, не разрушая его структуру, и в тоже время ускоряют процесс измельчения. Динамические характеристики движения размольных сегментов 9 и мелющих тел 3 регулируются изменением жесткости упругих опор 8 через коромысло 7 и величиной начального зазора между дном помольных камер 2 и обечайками 6. Такое размещение обеспечивает динамичный, за счет увеличения амплитуды колебания, размол и перемещение измельчаемого вещества по круговым траекториям. Размольные сегменты 9 для надежности и долговечности целесообразно выполнять из металла или металлокерамики, что обеспечивает исключение их поломки при попадании в массу нетехнологических включений. Простота конструкции, малые габариты и вес, низкие энергозатраты с высоким КПД измельчения по сравнению с традиционными мельницами позволяют использовать предлагаемую вибромельницу в качестве переносной, передвижной и стационарной лабораторной или промышленной установки. Данное изобретение находится на стадии технического предложения.
Формула изобретения
1. Вибромельница, содержащая дебалансный вибратор, цилиндрические помольные камеры с мелющими телами в корпусе, установленном на упругих опорах, и обечайки, смонтированные на коромыслах, установленных на упругих опорах, отличающаяся тем, что она дополнительно снабжена размольными клыкообразными сегментами, закрепленными на обечайках под углом 27-30° к их внешней поверхности. 2. Вибромельница по п.1, отличающаяся тем, что клыкообразные сегменты выполнены из металла или из металлокерамики.

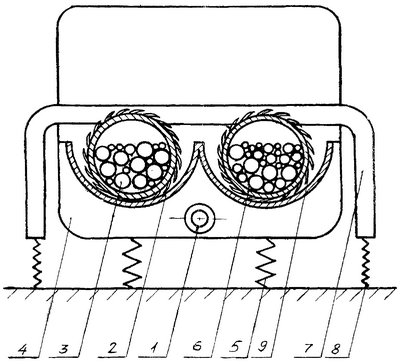

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.02.2008
Извещение опубликовано: 20.09.2009 БИ: 26/2009
|
||||||||||||||||||||||||||
