Патент на изобретение №2302588

(54) ЭНЕРГОРЕСУРСОСБЕРЕГАЮЩАЯ СИСТЕМА КОНДИЦИОНИРОВАНИЯ

(57) Реферат:

Изобретение предназначено для кондиционирования и вентиляции и может быть использовано для создания комфортных условий микроклимата в бытовых, административных и производственных помещениях. Система кондиционирования содержит приточную камеру, камеру орошения, каплеуловитель и вентилятор, на входе в приточную камеру установлен антиобледенитель, выполненный в виде калорифера, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения. Перед каплеуловителем установлен теплообменник системы вторичных энергетических ресурсов (ВЭР), вход которого связан с подающей магистралью от источника ВЭР, а выход – с отводящей магистралью, а после каплеуловителя параллельно антиобледенителю в системе теплоснабжения установлен калорифер второго подогрева, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения. Изобретение обеспечивает повышение эффективности и надежности тепловлажностной обработки воздуха в летний период времени. 1 ил.

Изобретение относится к технике кондиционирования воздуха и вентиляции и может быть использовано для создания комфортных условий микроклимата в бытовых, административных и производственных помещениях.

Наиболее близким техническим решением к заявляемому объекту является система кондиционирования по патенту РФ №2031319, кл. F24F 5/00 от 27.04.92 (прототип), содержащая приточную камеру, камеру орошения, каплеуловитель и вентилятор.

Недостатком его является сравнительно невысокая эффективность процесса тепловлажностной обработки воздуха в зимний период времени.

Технический результат – повышение эффективности и снижение энергопотребления тепловлажностной обработки воздуха в зимний период времени.

Это достигается тем, что в энергосберегающей системе кондиционирования, содержащей приточную камеру, камеру орошения, каплеуловитель и вентилятор, на входе в приточную камеру установлен антиобледенитель, выполненный в виде калорифера, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения, а перед каплеуловителем установлен теплообменник системы вторичных энергетических ресурсов (ВЭР), вход которого связан с подающей магистралью от источника ВЭР, а выход – с отводящей магистралью, а после каплеуловителя параллельно антиобледенителю в системе теплоснабжения установлен калорифер второго подогрева, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения.

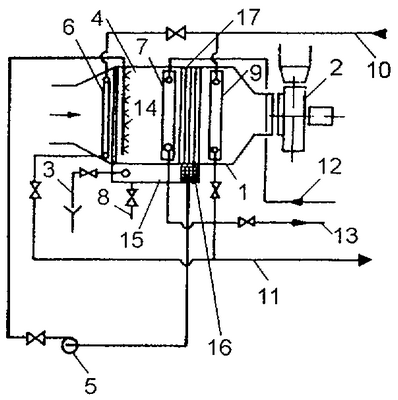

На чертеже изображена принципиальная схема энергосберегающей системы кондиционирования.

Энергосберегающая система кондиционирования содержит приточную камеру 1, на входе в которую установлен антиобледенитель 6, представляющий собой калорифер, вход которого соединен с прямой тепломагистралью 10, а выход – с обратной тепломагистралью 11 системы теплоснабжения. На выходе приточной камеры 1 установлен вентилятор 2. В камере орошения 4 расположен коллектор 14 с форсунками для образования мелкодисперсной водяной завесы, ванна 15 для сбора отработанной воды, ее перелива и слива через клапаны 3 и 8, фильтрации через фильтр 16 и подачи насосом 5 в коллектор 14 с форсунками, т.е. камера орошения 4 работает по замкнутому циклу. Перед каплеуловителем 17 установлен теплообменник 7 системы вторичных энергетических ресурсов (ВЭР), вход которого связан с подающей магистралью 12 от источника ВЭР, а выход с отводящей магистралью 13, а после каплеуловителя 17 параллельно антиобледенителю 6 в системе теплоснабжения установлен калорифер второго подогрева, вход которого соединен с прямой тепломагистралью 10, а выход – с обратной тепломагистралью 11.

Энергосберегающая система кондиционирования работает следующим образом.

На входе в приточную камеру установлен антиобледенитель 6, который в холодный период года уменьшает аэродинамическое сопротивления тракта и позволяет избежать обледенения элементов приемного клапана. Перед каплеуловителем 17 установлен теплообменник 7 системы вторичных энергетических ресурсов (ВЭР), вход которого связан с подающей магистралью 12 от источника ВЭР, а выход – с отводящей магистралью 13, а после каплеуловителя 17 параллельно антиобледенителю 6 в системе теплоснабжения установлен калорифер второго подогрева, вход которого соединен с прямой тепломагистралью 10, а выход – с обратной тепломагистралью 11, что позволяет обеспечить оптимальный тепловлажностный режим работы приточной камеры и всей системы кондиционирования в целом.

Формула изобретения

Энергосберегающая система кондиционирования, содержащая приточную камеру, камеру орошения, каплеуловитель и вентилятор, отличающаяся тем, что на входе в приточную камеру установлен антиобледенитель, выполненный в виде калорифера, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения, а перед каплеуловителем установлен теплообменник системы вторичных энергетических ресурсов (ВЭР), вход которого связан с подающей магистралью от источника ВЭР, а выход с отводящей магистралью, а после каплеуловителя параллельно антиобледенителю в системе теплоснабжения установлен калорифер второго подогрева, вход которого соединен с прямой тепломагистралью, а выход – с обратной тепломагистралью системы теплоснабжения.

РИСУНКИ
