Патент на изобретение №2302579

(54) ТРУБА

(57) Реферат:

Изобретение относится к области труб. Труба, содержащая перекрестные слои волокнистого материала со сквозными щелями между ними, и связующее имеет, по крайней мере, один продольный слой волокнистого материала. Труба имеет повышенную надежность. 1 ил.

Изобретение относится к области труб.

Известна труба, содержащая перекрестные слои волокнистого материала со сквозными щелями между ними, и связующее – патент RU 2215227 С1, F16L 9/12, 47/00.

По своим признакам и достигаемому результату эта труба наиболее близка к заявляемой и принята за прототип.

Перекрестные слои этой трубы выполнены спиральной намоткой.

Недостаток трубы заключается в малой надежности, связанной с недостаточной жесткостью трубы под воздействием осевых нагрузок, ведущих к удлинению трубы и к нарушению при этом основной характеристики – скважности.

Задачей изобретения является повышение надежности трубы.

Поставленная задача решается усовершенствованием трубы, содержащей перекрестные слои волокнистого материала со сквозными щелями между ними, и связующее.

Усовершенствование заключается в том, что труба содержит, по крайней мере, один продольный слой волокнистого материала.

Выполнение трубы, по крайней мере, с одним продольным слоем волокнистого материала позволяет повысить осевую жесткость трубы и уменьшить ее удлинение и изменение проходного сечения скважин (щелей) под действием осевых нагрузок за счет чего уменьшить нарушение скважности и тем самым повысить надежность.

Ниже, со ссылкой на прилагаемый чертеж, дается описание трубы по изобретению.

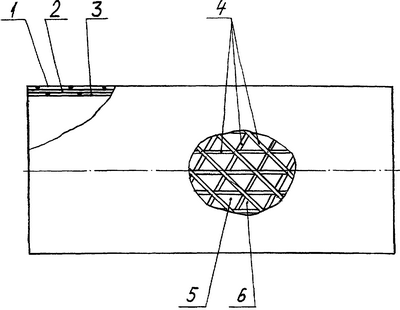

Предлагаемая труба содержит перекрестные слои, например, 1, 2 и 3 из волокнистого материала (жгутов) 4, пропитанного связующим, со сквозными щелями (скважинами) 5, 6 между волокнистым материалом (жгутами) 4. Труба содержит, по крайней мере, один продольный слой, например, 2, волокнистого материала 4 (что позволило увеличить продольную жесткость и уменьшить нарушение скважности трубы при ее эксплуатации).

Труба по изобретению (благодаря повышенной продольной жесткости и уменьшению нарушения скважности) имеет повышенную надежность.

Формула изобретения

Труба, содержащая перекрестные слои волокнистого материала со сквозными щелями между ними и связующее, отличающаяся тем, что она содержит, по крайней мере, один продольный слой волокнистого материала.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.03.2008

Извещение опубликовано: 20.02.2010 БИ: 05/2010
