Патент на изобретение №2302568
|
||||||||||||||||||||||||||
(54) ВИБРОИЗОЛЯТОР ТРОСОВЫЙ СО СПИЦЕЙ
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Виброизолятор тросовый содержит упругий элемент из отрезков стального троса, верхнюю и нижнюю опорные плиты со средствами крепления отрезков троса. Указанные отрезки стального троса выполнены дугообразной формы, расположены в ряд слева и справа по длине верхней и нижней опорных плит, в которых посредством планок закреплены концы отрезков стального троса. Дуги отрезков стального троса перехлестывают друг друга с образованием петли, внутри которой параллельно опорным плитам размещена спица из фрикционного материала. По длине верхней и нижней опорных плит и в планках могут быть выполнены продольные канавки для запрессовки концов троса, а также и резьбовые отверстия для закрепления концов троса и могут быть закреплены упругие элементы из эластомера с определенным шагом. Изобретение повышает эффективность виброизоляции в резонансном режиме и упрощает конструкцию и монтаж. 4 з.п. ф-лы, 1 ил.
Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Наиболее близким техническим решением к заявляемому объекту является виброизолятор по а.с. СССР № 1753095 А1, содержащий упругий элемент из отрезков стального троса, верхнюю и нижнюю опорные плиты со средствами крепления отрезков троса, отрезки стального троса выполнены дугообразной формы, расположены в ряд слева и справа по длине верхней и нижней опорных плит, в которых посредством планок закреплены концы отрезков стального троса (прототип). Недостатком известного устройства являются большие габаритные размеры и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний, а также сложность конструкции и монтажа. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. Это достигается тем, что в виброизоляторе тросовом, содержащем упругий элемент из отрезков стального троса, верхнюю и нижнюю опорные плиты со средствами крепления отрезков троса, отрезки стального троса выполнены дугообразной формы, расположены в ряд слева и справа по длине верхней и нижней опорных плит, в которых посредством планок закреплены концы отрезков стального троса, дуги отрезков стального троса перехлестывают друг друга с образованием петли, внутри которой параллельно опорным плитам размещена спица из фрикционного материала. На чертеже представлен виброизолятор тросовый. Виброизолятор тросовый содержит упругий элемент из отрезков стального троса 6 и 7, выполненных дугообразной формы, которые расположены в ряд слева и справа по длине верхней 1 и нижней 4 опорных плит, в которых посредством планок закреплены концы отрезков стального троса, a дуги отрезков стального троса 6 и 7 перехлестывают друг друга с образованием петли 9, внутри которой параллельно опорным плитам размещена спица 8 из фрикционного материала. Крепление виброизолируемого объекта осуществляется посредством резьбовых отверстий 3. По длине верхней и нижней опорных плит и в планках выполнены продольные канавки 2 для запрессовки концов троса, или по длине верхней и нижней опорных плит и в планках выполнены резьбовые отверстия для закрепления концов троса с помощью винтов 5. Возможен вариант, когда по длине верхней и нижней опорных плит вдоль всей длины планок закреплены упругие элементы (на чертеже не показаны) из эластомера, которые могут быть как по всей длине планок, так и с определенным шагом. Виброизолятор тросовый работает следующим образом. При колебаниях виброизолируемого объекта дугообразные отрезки троса 6 и 7 воспринимают как вертикальные, так и горизонтальные нагрузки, ослабляя тем самым динамическое воздействие на виброизолируемый объект, т.е. обеспечивается пространственная виброзащита и защита от ударов. За счет трения между стальными жилами троса происходит рассеивание колебательной энергии и снижение передачи усилий на фундамент. Варьируя плотностью материала спицы 8, можно осуществлять в определенных пределах настройку резонансной частоты виброизолятора. Виброизолятор является универсальным амортизирующим устройством, позволяющим работать как в режиме силовой виброизоляции, так и кинематической, а также в виброударном режиме.
Формула изобретения
1. Виброизолятор тросовый, содержащий упругий элемент из отрезков стального троса, верхнюю и нижнюю опорные плиты со средствами крепления отрезков троса, отрезки стального троса выполнены дугообразной формы, расположены в ряд слева и справа по длине верхней и нижней опорных плит, в которых посредством планок закреплены концы отрезков стального троса, отличающийся тем, что дуги отрезков стального троса перехлестывают друг друга с образованием петли, внутри которой параллельно опорным плитам размещена спица из фрикционного материала. 2. Виброизолятор тросовый по п.1, отличающийся тем, что по длине верхней и нижней опорных плит и в планках выполнены продольные канавки для запрессовки концов троса. 3. Виброизолятор тросовый по п.1, отличающийся тем, что по длине верхней и нижней опорных плит и в планках выполнены резьбовые отверстия для закрепления концов троса. 4. Виброизолятор тросовый по п.1, отличающийся тем, что по длине верхней и нижней опорных плит вдоль всей длины планок закреплены упругие элементы из эластомера. 5. Виброизолятор тросовый по п.4, отличающийся тем, что упругие элементы из эластомера закреплены по длине планок с определенным шагом.

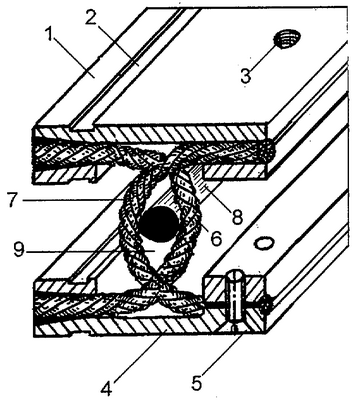

РИСУНКИ
|
||||||||||||||||||||||||||
