Патент на изобретение №2302487
|
||||||||||||||||||||||||||
(54) ОДИНАРНЫЙ КУЛИРНЫЙ ТРИКОТАЖ С АЖУРНЫМ ЭФФЕКТОМ
(57) Реферат:
Изобретение относится к области текстильных изделий. Структура предложенного одинарного кулирного трикотажа с ажурным эффектом образована из перенесенных набросков и открытых петель. Ряд петель чередуется с рядом петель, созданных из перенесенных набросков. Перенесенные петли создают ячейки, где остовы петель образуют вертикальные стороны, а протяжки – сильно наклоненные к горизонтали стороны ячеек. Одинарный кулирный трикотаж с ажурным эффектом предложенной структуры обладает минимальной растяжимостью, что дает возможность расширить область применения данного вида трикотажа. 1 ил.
Изобретение относится к технологии трикотажного производства, а именно к одинарному кулирному трикотажу с ажурным эффектом. Известен наиболее близкий, принятый за прототип, одинарный трикотаж ажурного переплетения, полученный путем переноса набросков и петель на соседние петельные столбики [1]. Недостатком такого трикотажа является значительная растяжимость в обоих направлениях, так как происходит перетяжка нити из набросков и остовов петель при растяжении трикотажа. Технический результат изобретения – получение малорастяжимого трикотажа. Технический результат достигается тем, что одинарный кулирный трикотаж с ажурным эффектом содержит открытые петли, причем ряд петель чередуется с рядом петель, образованных из перенесенных набросков из той же нити, что и петли и провязанных, по крайней мере, через один петельный столбик, что значительно уменьшает перетяжку нити и позволяет получать трикотаж с минимальной растяжимостью. Одинарный кулирный трикотаж с ажурным эффектом, в структуре которого петли, образованные из перенесенных набросков создают ячейки 1, где остовы петель образуют вертикальные стороны, а протяжки – сильно наклоненные к горизонтали стороны ячеек, то степень перетягивания нити из этих петель при растяжении трикотажа будет значительно меньше, чем из набросков. На чертеже изображена схема переплетения, раппорт которого по высоте содержит два петельных ряда P1, P2, образованные из нити “а”. Ширина раппорта составляет два петельных столбика Л1, Л2. Ряд петель Р1 чередуется с рядом P2, который содержит петли, образованные из перенесенных набросков из той же нити, что и петли в первом ряду Р1, и провязанными, по крайней мере, через один столбик. В каждом четном петельном ряду Р2 петля П1, столбика Л3, левой палочкой Пл1, соединяется с правой палочкой Ппр2, петли П2, расположенной в каждом нечетном петельном ряду Р1 в столбике Л1, протяжкой Пр1. Правой палочкой Ппр1, петля П1 соединяется с левой палочкой Пл3 петли П3, расположенной в каждом нечетном петельном ряду Р1 в столбике Л2, протяжкой Пр2. Аналогично соединены другие петли. Предложенная структура одинарного кулирного трикотажа с ажурным эффектом (фиг.1) образуется в результате прокладывания нити а первого ряда на иглы передней и задней игольницы двухфантурной плосковязальной машины, при этом на иглах передней игольницы: И1, И3, И5, И7 – образуются петли, а на иглах задней игольницы: И2, И4, И6 – наброски. Во втором ряду сдвигаем заднюю игольницу на один игольный шаг и переносим наброски с игл И2, И4, И6 на иглы И5, И7, И9 соответственно. Перенесенные наброски провязываются через петли, образуя второй петельный ряд. Преимущества предлагаемого одинарного трикотажа с ажурным эффектом заключаются в возможности получения новых структур трикотажа с минимальной растяжимостью, что дает возможность расширить область применения данного вида трикотажа. Источники информации 1. И.И.Шалов, А.С.Далидович, Л.А.Кудрявин. Технология трикотажного производства. – М.: ЛЕГПРОМБЫТИЗДАТ, 1986, с.19-23.
Формула изобретения
Одинарный кулирный трикотаж с ажурным эффектом, содержащий открытые петли, отличающийся тем, что ряд петель чередуется с рядом петель, образованных из перенесенных набросков из той же нити, что и петли и провязанных, по крайней мере, через один петельный столбик.

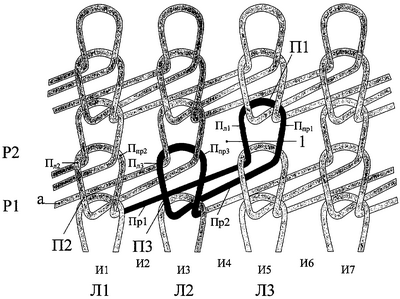

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 01.02.2008
Извещение опубликовано: 27.08.2009 БИ: 24/2009
|
||||||||||||||||||||||||||
