Патент на изобретение №2302383

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2302383

(13)

(51) МПК

C03C8/02 (2006.01)
C04B41/86 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2006107751/03, 13.03.2006

(24) Дата начала отсчета срока действия патента:

13.03.2006

(46) Опубликовано: 10.07.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 981269 А, 17.12.1982. RU 2225372 C1, 10.03.2004. US 5447891 A, 05.09.1995. ЕР 0879801 А, 25.11.1998. JP 4149039 A, 22.05.1992.

Адрес для переписки:

153000, г.Иваново, ул. Варенцовой, 17/1, кв.7, Ю.А. Щепочкиной

(72) Автор(ы):

Щепочкина Юлия Алексеевна (RU)

(73) Патентообладатель(и):

Щепочкина Юлия Алексеевна (RU)

(54) ГЛАЗУРЬ

(57) Реферат:

Использование: для нанесения на облицовочную плитку, изразцы, изделия хозяйственно-бытового назначения. Технический результат изобретения – повышение термостойкости глазури и качества глазурованных изделий. Глазурь имеет следующий состав, мас.%: SiO₂ 56,0-60,0, Al₂О₃ 8,0-12,0, TiO₂ 8,0-10,0, CaO 2,0-4,0, MgO 1,0-2,0, К₂О 1,0-2,0, В₂О₃ 4,0-6,0, ZrO₂ 10,0-14,0. 1 табл.

Изобретение относится к технологии силикатов, в частности к составам фриттованных глазурей, используемых для нанесения на облицовочную плитку, изразцы, изделия хозяйственно-бытового назначения.

Известна глазурь, включающая SiO₂, Al₂O₃, CaO, MgO, K₂O, B₂O₃, ZrO₂ и другие компоненты /1/.

Известна глазурь, содержащая следующие компоненты, мас.%: SiO₂ 54,93-57,72, Al₂O₃ 10,95-11,27, TiO₂ 9,14-10,4, CaO 15,3-16,21, MgO 1,8-2,87, Fe₂O₃ 0,38-0,4, Na₂O 2,28-2,85, K₂O 2,1-2,21 /2/. Термостойкость такой глазури составляет 220-240°С.

Целью изобретения является повышение термостойкости глазури.

Цель достигается тем, что в состав глазури дополнительно вводят B₂O₃ и ZrO₂, при следующем соотношении компонентов, мас.%: SiO₂ 56,0-60,0, Al₂O₃ 8,0-12,0, TiO₂ 8,0-10,0, CaO 2,0-4,0, MgO 1,0-2,0, K₂O 1,0-2,0, B₂O₃ 4,0-6,0, ZrO₂ 10,0-14,0.

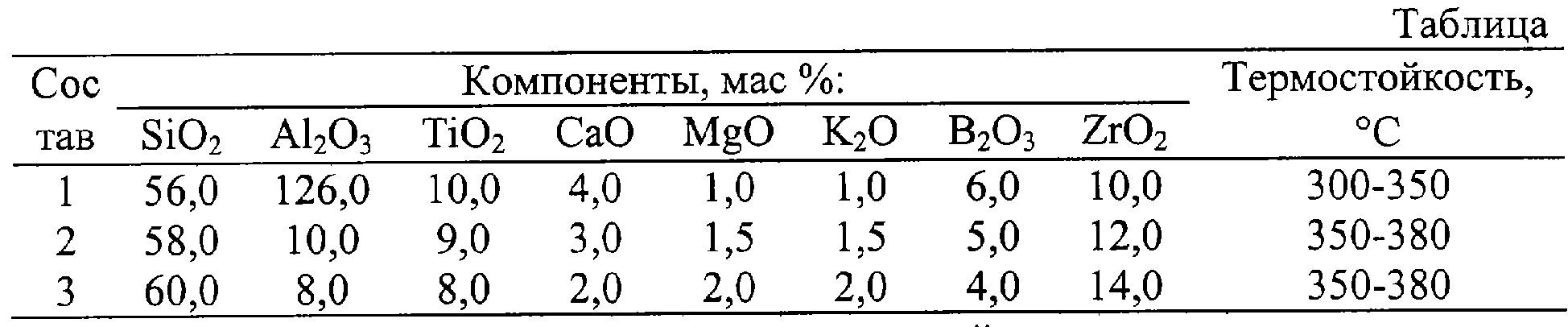

В таблице приведены составы глазури.

Повышается качество глазурованных изделий.

Компоненты глазури, взвешенные в указанных количествах, сплавляют при 1200-1300°С с последующей грануляцией в воду. Фритту размалывают мокрым способом с добавкой 5% глины до 0,1-0,3% на сетке №005. Полученную суспензию наносят на керамические изделия и обжигают при 950-1050°С.

Источники информации

1. Авторское свидетельство СССР №718387, С03С 9/00, 1980.

2. Авторское свидетельство СССР №981269, С03С 8/14, 1982.

Формула изобретения

Глазурь, содержащая SiO₂, Al₂О₃, TiO₂, CaO, MgO, К₂О, отличающаяся тем, что дополнительно содержит В₂О₃ и ZrO₂, при следующем соотношении компонентов, мас.%: SiO₂ 56,0-60,0, Al₂О₃ 8,0-12,0, TiO₂ 8,0-10,0, CaO 2,0-4,0, MgO 1,0-2,0, К₂O 1,0-2,0, В₂O₃ 4,0-6,0, ZrO₂ 10,0-14,0.
