Патент на изобретение №2302321

(54) УСТРОЙСТВО ДЛЯ РЕЗКИ ДВИЖУЩЕЙСЯ ЛЕНТЫ

(57) Реферат:

Изобретение относится к устройствам разделительных операций обработки металлов давлением и может быть использовано для отрезки ленты мерной длины в гибочно-профилирующих станах. Устройство содержит рычаги, установленные с возможностью относительного вращения на станине по обе стороны от движущейся под воздействием приводных роликов ленты, шарнирно соединенные с ножедержателями, в пазах которых с возможностью поступательного относительного перемещения установлены ножевые блоки с ножами. Рычаги установлены на оси. Ножедержатели установлены с возможностью поступательного перемещения относительно друг друга перпендикулярно ленте и подпружинены относительно станины. В полостях каждого из ножедержателей с возможностью поступательного относительного перемещения расположены клинья. Клинья связаны с установленными на ножедержателях пневмоцилиндрами и контактируют клиновыми поверхностями с ножевыми блоками. Ножевые блоки подпружинены относительно друг друга. В результате обеспечиваются упрощение устройства и улучшение поверхности среза ленты. 2 ил.

Изобретение относится к устройствам разделительных операций обработки металлов давлением и может быть использовано для отрезки ленты мерной длины в гибочно-профилирующих станах.

Известно устройство для резки проволоки, содержащее установленные на станине по обе стороны от движущейся под воздействием приводных роликов проволоки и связанные с приводом валы, на которых закреплены рычаги. Рычаги шарнирно соединены с ножедержателями, в пазах которых с возможностью поступательного относительного перемещения установлены ножи. Ножи закреплены на шатунах, установленных с возможностью вращения на эксцентрике эксцентриковых осей. Эксцентриковые оси установлены с возможностью относительного вращения в рычагах соосно осям их вращения относительно станины [1].

Недостаток известного устройства в том, что ему необходим привод, а отсутствие поступательного перемещения ножей относительно друг друга снижает качество поверхности среза.

Изобретение направлено на упрощение устройства и улучшение поверхности среза ленты.

Упрощение устройства и улучшение поверхности среза ленты достигается тем, что устройство содержит рычаги, установленные с возможностью относительного вращения на осях в станине по обе стороны от движущейся под воздействием приводных роликов ленты, шарнирно соединеные с ножедержателями, в пазах которых с возможностью поступательного относительного перемещения установлены ножевые блоки с ножами, ножедержатели установлены с возможностью поступательного перемещения относительно друг друга перпендикулярно ленте и подпружинены относительно станины, а в полостях каждого из ножедержателей с возможностью поступательного относительного перемещения расположены клинья, связанные с установленными на ножедержателях пневмоцилиндрами и контактирующие клиновыми поверхностями с ножевыми блоками, при этом ножевые блоки подпружинены относительно друг друга.

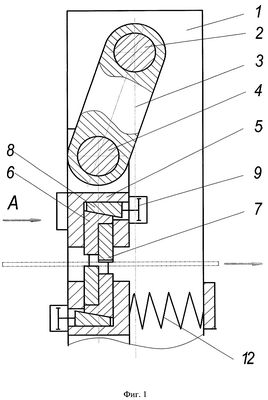

На фиг.1 показан разрез устройства в начальный момент отрезки. На фиг.2 показан вид А.

Устройство содержит станину 1, на которой по обе стороны от движущейся ленты закреплены оси 2. На каждой оси с возможностью относительного вращения установлен рычаг 3, шарнирно соединенный пальцем 4 с ножедержателем 5. В ножедержателе установлен с возможностью поступательного относительного перемещения перпендикулярно ленте ножевой блок 6 с ножом 7. Ножевой блок имеет наклонную поверхность контакта с клином 8, установленным в ножедержателе с возможностью относительного перемещения в направлении движения ленты и связанным с пневмоцилиндром 9, закрепленным на ножедержателе. При этом сами ножедержатели посредством направляющих 10 установлены с возможностью поступательного перемещения относительно друг друга перпендикулярно ленте. Ножевые блоки подпружинены друг относительно друга пружинами 11, а ножедержатели – относительно станины пружинами 12.

Устройство работает следующим образом.

В исходном положении ножедержатели 5 прижаты пружинами 12 до упора на станине. Под действием давления в штоковой полости пневмоцилиндров клинья занимают крайнее удаленное от плоскости реза положение, а под действием пружин 11 ножевые блоки 6 раскрыты на величину, достаточную для свободного прохождения ленты между ножами 7. Лента перемещается под действием приводных роликов, расположенных на входе и выходе из устройства (не показаны).

При необходимости отрезки ленты в поршневой полости пневмоцилиндров создают давление, что приводит к перемещению ножевых блоков посредством клиньев до контакта ножей с лентой. Под воздействием сил трения, возникающих на режущих кромках ножей, ножевые блоки совместно с ножедержателями перемещаются в направлении движения ленты, рычаги проворачиваются относительно закрепленных в станине осей и перемещают ножедержатели и ножевые блоки перпендикулярно движущейся ленте, что приводит к сдвигу одной ее части относительно другой.

По окончании резки создают давление в штоковой полости цилиндров, которые раздвигают клинья в исходное положение, ножевые блоки раскрываются пружинами 11, а ножедержатели возвращаются в исходное положение пружинами 12.

Для уменьшения величины усилия резки и увеличения реакции ленты на ножи в направлении ее движения ножи могут быть изготовлены с шевронной линией режущей кромки или с острым углом ее профиля.

Источники информации

1. 11 В349 П. Установка для резки быстро движущейся проволоки.: Пат. США 4640164. Реферативный журнал / 14. Технология машиностроения / 14В. Технология и оборудование кузнечно-штамповочного производства, №11, 1987 г., стр.51.

Формула изобретения

Устройство для резки движущейся ленты, содержащее рычаги, установленные с возможностью относительного вращения на станине по обе стороны от движущейся под воздействием приводных роликов ленты, шарнирно соединенные с ножедержателями, в пазах которых с возможностью поступательного относительного перемещения установлены ножевые блоки с ножами, отличающееся тем, что рычаги установлены на оси, ножедержатели установлены с возможностью поступательного перемещения относительно друг друга перпендикулярно ленте и подпружинены относительно станины, а в полостях каждого из ножедержателей с возможностью поступательного относительного перемещения расположены клинья, связанные с установленными на ножедержателях пневмоцилиндрами и контактирующие клиновыми поверхностями с ножевыми блоками, при этом ножевые блоки подпружинены относительно друг друга.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.12.2007

Извещение опубликовано: 20.08.2009 БИ: 23/2009
