Патент на изобретение №2302320

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2302320 (13) C1
(51) МПК

B23B27/16 (2006.01)
B23C5/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 29.11.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2006100262/02, 10.01.2006

(24) Дата начала отсчета срока действия патента:

10.01.2006

(46) Опубликовано: 10.07.2007

(56) Список документов, цитированных в отчете о
поиске:
WO 2005/009660, 03.02.2005. SU 900505 А, 27.08.2000. SU 1230748 А1, 23.05.1990. SU 1301588 А1, 07.04.1987. SU 1348084 А1, 30.10.1987.

Адрес для переписки:

129366, Москва, до востребования, Н.А.Корюкиной

(72) Автор(ы):

Корюкина Нина Алексеевна (RU)

(73) Патентообладатель(и):

Корюкина Нина Алексеевна (RU)

(54) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ

(57) Реферат:

Изобретение относится к области металлообработки, сборным резцам и фрезам. Инструмент содержит режущую часть, в гнезде которой, имеющем базовую стенку и боковые опорные стенки, установлена режущая пластина, закрепленная с помощью винта, проходящего через ее центральное отверстие, и имеющая нижнюю опорную поверхность и волнистую режущую кромку, образованную на пересечении ее передней поверхности с боковой поверхностью, составленной из чередующихся впадин и выступов. Для повышения эффективности обработки режущая пластина выполнена двухсторонней. При этом на ее боковой поверхности выполнены три участка, два крайних, прилегающих к передней и нижней опорной поверхностям, и средний участок, расположенный между ними. На среднем участке выступы боковой поверхности ограничены цилиндрическими поверхностями. При этом на боковой стенке гнезда выполнены выступы и впадины, предназначенные для взаимодействия соответственно с впадинами и выступами на среднем участке. При этом резьбовой участок крепежного винта предназначен для взаимодействия с упругим элементом, установленным в режущей части или выполненным заодно целое с ней. 5 ил.

Изобретение относится к области металлообработки, сборным резцам и фрезам.

Известен сборный режущий инструмент, содержащий, по крайней мере, одну режущую часть, в гнезде которой, имеющем базовую стенку и боковые опорные стенки, установлена сменная режущая пластина, закрепленная с помощью крепежного винта, проходящего через ее центральное отверстие, и имеющая нижнюю опорную поверхность для взаимодействия с базовой стенкой гнезда и волнистую режущую кромку, образованную на пересечении ее передней поверхности с боковой поверхностью, составленной из чередующихся впадин и выступов (см. WO 2005/009660, В23С 5/00, 2005).

Недостатком известного сборного режущего инструмента является то, что используемая в нем режущая пластина может быть выполнена только односторонней.

Задача изобретения состоит в повышении эффективности обработки за счет применения двухсторонней режущей пластины.

Поставленная задача решается тем, что в сборном режущем инструменте, содержащем, по крайней мере, одну режущую часть, в гнезде которой, имеющем базовую стенку и боковые опорные стенки, установлена сменная режущая пластина, закрепленная с помощью крепежного винта, проходящего через ее центральное отверстие, и имеющая нижнюю опорную поверхность для взаимодействия с базовой стенкой гнезда и волнистую режущую кромку, образованную на пересечении ее передней поверхности с боковой поверхностью, составленной из чередующихся впадин и выступов, согласно изобретению режущая пластина выполнена двухсторонней, при этом на ее боковой поверхности выполнены три участка, два крайних, прилегающих к передней поверхности и нижней опорной поверхности, и средний участок, расположенный между крайними участками, на крайних участках выступы боковой поверхности ограничены коническими поверхностями, вершины которых расположены со стороны противоположного крайнего участка, а на среднем участке выступы боковой поверхности ограничены цилиндрическими поверхностями, при этом на боковой стенке гнезда выполнены выступы и впадины, предназначенные для взаимодействия соответственно с впадинами и выступами на среднем участке боковой поверхности режущей пластины, при этом резьбовой участок крепежного винта предназначен для взаимодействия с упругим элементом, установленным в режущей части или выполненным заодно целое с ней.

Сборный режущий инструмент представлен на фиг.1-5, на которых:

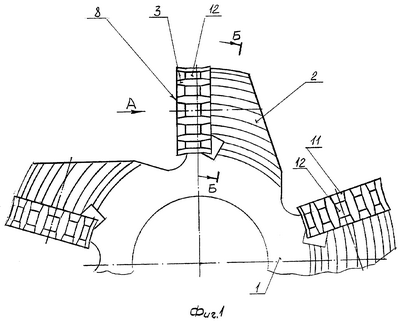

на фиг.1 представлен вид снизу на сборный режущий инструмент в виде фрезы;

на фиг.2 представлен вид А на фиг.1;

на фиг.3 представлено сечение Б-Б на фиг.1 для варианта, когда упругий элемент выполнен заодно целое с режущей частью;

на фиг.4 представлено сечение В-В на фиг.3, первый вариант;

на фиг.5 представлено сечение В-В на фиг.3, второй вариант.

Сборный режущий инструмент содержит корпус 1, имеющий режущие части 2. В гнезде каждой режущей части установлена режущая пластина 3, закрепляемая с помощью крепежного винта 4, имеющего резьбовой участок 5. Режущая пластина имеет нижнюю опорную поверхность для взаимодействия с базовой стенкой 6 гнезда режущей части, центральное отверстие 7, боковая поверхность которого предназначена для взаимодействия с головкой винта 4 при ее закреплении в гнезде, переднюю поверхность 8, параллельную нижней опорной поверхности, и боковую поверхность, расположенную между передней поверхностью и нижней опорной поверхностью.

Режущая пластина имеет волнистую режущую кромку, образованную на пересечении ее передней поверхности 8 с боковой поверхностью, составленной из чередующихся впадин 9 и выступов 10. Боковая поверхность режущей пластины состоит из трех участков: двух крайних, прилегающих к передней поверхности и нижней опорной поверхности, и среднего, расположенного между крайними участками. На крайних участках выступы боковой поверхности ограничены коническими поверхностями, а на среднем участке выступы боковой поверхности ограничены цилиндрическими поверхностями.

Режущая пластина выполнена двухсторонней. При затуплении режущих кромок на одной ее стороне она поворачивается в гнезде так, что нижняя опорная поверхность становится передней поверхностью, а передняя поверхность становится соответственно нижней опорной поверхностью.

На боковой стенке гнезда выполнены выступы 13 и впадины 14, предназначенные для взаимодействия соответственно с впадинами 9 и выступами 10 на среднем участке боковой поверхности режущей пластины при ее установке и закреплении в гнезде режущей части.

Для создания надежной опоры под выступами режущей пластины на боковой поверхности, ограничивающей режущую часть, выполнены впадины 15 и выступы 16, соответствующие впадинам 9 и выступам 10 на боковой поверхности режущей пластины.

Резьбовой участок крепежного винта предназначен для взаимодействия с упругим элементом, установленным в режущей части (см. фиг.4) или выполненным заодно целое с режущей частью (см. фиг.5). Упругий элемент, установленный в режущей части, выполнен в виде втулки с резьбовым отверстием для взаимодействия с резьбовым участком 5 крепежного винта, наружным резьбовым участком 17, предназначенным для соединения с соответствующим резьбовым отверстием в режущей части, и упругим участком 18. Упругие свойства участку 18 могут быть приданы, например, с помощью прорезей 19.

При установке режущей пластины 3 в гнезде режущей части впадины 9 и выступы 10 среднего участка ее боковой поверхности совмещаются соответственно с выступами 13 и впадинами 14 на боковой стенке гнезда режущей части. Затем режущая пластина закрепляется путем затягивания крепежного винта 4.

Упругий элемент позволяет демпфировать колебания режущей пластины в гнезде режущей части, а взаимодействие выступов и впадин на среднем участке боковой поверхности режущей пластины с впадинами и выступами на боковой стенке гнезда державки позволяет надежно фиксировать и индексировать двухстороннюю режущую пластину.

Формула изобретения

Сборный режущий инструмент, содержащий, по крайней мере, одну режущую часть, в гнезде которой, имеющем базовую стенку и боковые опорные стенки, установлена сменная режущая пластина, закрепленная с помощью крепежного винта, проходящего через ее центральное отверстие, и имеющая нижнюю опорную поверхность для взаимодействия с базовой стенкой гнезда и волнистую режущую кромку, образованную на пересечении ее передней поверхности с боковой поверхностью, составленной из чередующихся впадин и выступов, отличающийся тем, что режущая пластина выполнена двухсторонней, при этом на ее боковой поверхности выполнены три участка, два крайних из которых прилегают к передней и нижней опорным поверхностям, а средний участок расположен между крайними участками, выступы боковой поверхности которых ограничены коническими поверхностями, вершины которых расположены со стороны противоположного крайнего участка, а на среднем участке выступы боковой поверхности ограничены цилиндрическими поверхностями, при этом на боковой стенке гнезда выполнены выступы и впадины, предназначенные для взаимодействия соответственно с впадинами и выступами на среднем участке боковой поверхности режущей пластины, а резьбовой участок крепежного винта предназначен для взаимодействия с упругим элементом, установленным в режущей части или выполненным за одно целое с нею.

РИСУНКИ
