Патент на изобретение №2302278
|
||||||||||||||||||||||||||
(54) УСТАНОВКА СБРОСА ВОДЫ
(57) Реферат:
Изобретение относится к оборудованию для нефтедобывающей промышленности и может быть применено в напорных системах сбора и подготовки нефти. Установка сброса воды содержит коллектор подвода газоводонефтяной смеси, соединенный с наклонным трубопроводом, над которым в одной плоскости с его осью расположен газоотводящий трубопровод, соединенный с ним перемычками. Газоотводящий трубопровод не параллелен наклонному трубопроводу, а перемычки расположены через разные расстояния. В наклонном трубопроводе у верхней образующей выполнены один или несколько улавливающих элементов в виде пластин, частично перекрывающих поперечное сечение. Перемычки установлены вертикально. В газоотводящем трубопроводе вдоль нижней образующей выполнены одна или более перегородок, частично перекрывающих поперечное сечение газоотводящего трубопровода. Коллектор подвода газоводонефтяной смеси подходит горизонтально к наклонному трубопроводу. Технический результат состоит в повышении глубины очистки от нефти. 4 з.п. ф-лы, 1 ил.
Изобретение относится к области оборудования для нефтедобывающей промышленности, а именно к установкам сброса воды, и может быть применено в напорных системах сбора и подготовки нефти. Известна установка сброса воды, содержащая коллектор подвода газоводонефтяной смеси, соединенный с наклонным трубопроводом, параллельно которому расположен газоотводящий трубопровод, трубопроводы для сброса воды и отвода нефти (Авторское свидетельство СССР №1487932, МПК7 В01D 19/00, опубл. 23.06.1989 г.). Недостатком данной установки являются большие размеры, недостаточная глубина очистки от нефти, так как она способна сбрасывать воду при сравнительно небольшом ее содержании в водонефтяной эмульсии. Наиболее близким по технической сущности и достигаемому результату к заявляемому изобретению является установка сброса воды, содержащая коллектор подвода газоводонефтяной смеси, соединенный с наклонным трубопроводом, над которым в одной плоскости с его осью расположен газоотводящий трубопровод, соединенный с ним перемычками, трубопроводы для сброса воды и вывода нефти, при этом газоотводящий трубопровод параллелен наклонному трубопроводу, а перемычки расположены через равные расстояния (Патент РФ №2098166, МПК7 В01D 19/00, опубл. 12.10.1997 г.). Недостатком данной установки является недостаточная глубина очистки от нефти и неустойчивость работы, так как на ряде режимов нефть и вода поступают в газоотводящий трубопровод. Предлагаемое изобретение направлено на повышение глубины очистки от нефти. Это достигается тем, что в установке сброса воды, содержащей коллектор подвода газоводонефтяной смеси, соединенный с наклонным трубопроводом, над которым в одной плоскости с его осью расположен газоотводящий трубопровод, соединенный с ним перемычками, трубопроводы для сброса воды и вывода нефти, при этом газоотводящий трубопровод не параллелен наклонному трубопроводу, а перемычки расположены через разные расстояния, при этом в наклонном трубопроводе у верхней образующей выполнены один или несколько улавливающих элементов, частично перекрывающих поперечное сечение и выполненных, например, в виде пластин, каждый улавливающий элемент расположен около входа в перемычку, перемычки установлены вертикально, причем газоотводящий трубопровод расположен не ниже верхнего уровня нефти в наклонном трубопроводе, в газоотводящем трубопроводе вдоль нижней образующей выполнены одна или более перегородок, частично перекрывающих поперечное сечение газоотводящего трубопровода, а коллектор подвода газоводонефтяной смеси подходит горизонтально к наклонному трубопроводу. Кроме того, в некоторых случаях улавливающий элемент может быть выполнен в виде козырька, кромка которого направлена в нижнюю часть наклонного трубопровода. Кроме того, в некоторых случаях газоотводящий трубопровод может быть расположен горизонтально. Кроме того, в некоторых случаях газоотводящий трубопровод может быть выполнен ломаным в виде угла, вершина которого направлена вверх или вниз. Кроме того, в некоторых случаях перегородки могут быть расположены около перемычек. Кроме того, в некоторых случаях конечный участок трубопровода подвода газоводонефтяной смеси может быть расположен не горизонтально. Выполнение газоотводящего трубопровода не параллельным наклонному трубопроводу позволяет организовать отвод газа в зависимости от его содержания в газоводонефтяной смеси и уменьшить пенообразование нефти. Расположение перемычек через разные расстояния позволяет организовать отвод газа в зависимости от интенсивности его выделения в наклонном трубопроводе. Выполнение в наклонном трубопроводе у верхней образующей одного или нескольких улавливающих элементов, частично перекрывающих поперечное сечение и выполненных, например, в виде пластин, позволяет собирать газ и отводить его через перемычки. Расположение каждого улавливающего элемента около входа в перемычку позволяет сократить время нахождения газа в наклонном трубопроводе. Установка перемычек вертикально позволяет уменьшить потери при отводе газа. Расположение газоотводящего трубопровода не ниже верхнего уровня нефти в наклонном трубопроводе позволяет исключить заполнение части газоотводящего трубопровода водой и нефтью (как сообщающихся сосудов) из наклонного трубопровода, что обеспечивает повышение качества работы установки. Выполнение в газоотводящем трубопроводе вдоль нижней образующей одной или более перегородок, частично перекрывающих поперечное сечение газоотводящего трубопровода, позволяет организовать улавливание и отвод попадающей в газоотводящий трубопровод жидкости – нефти и воды. Подход коллектора подвода газоводонефтяной смеси горизонтально к наклонному трубопроводу позволяет организовать предварительное расслоение смеси на газ, нефть и воду. Выполнение улавливающего элемента в виде козырька, кромка которого направлена в нижнюю часть наклонного трубопровода, позволяет повысить улавливание газа. Расположение газоотводящего трубопровода горизонтально позволяет повысить качество очистки газа от жидкости. Выполнение газоотводящего трубопровода ломаным в виде угла, вершина которого направлена вверх или вниз, позволяет повысить качество очистки газа от жидкости. Расположение перегородок около перемычек позволяет повысить интенсивность улавливания взвешенной в газе жидкости. Расположение конечного участка коллектора подвода газоводонефтяной смеси не горизонтально позволяет в некоторых случаях в зависимости от параметров и свойств газоводонефтяной смеси и ее компонент повысить интенсивность работы установки. Установка сброса воды показана на чертеже. Установка сброса воды содержит коллектор подвода газоводонефтяной смеси 1, соединенный с наклонным трубопроводом 2, над которым расположен газоотводящий трубопровод 3, соединенный с ним перемычками 4, трубопроводы для сброса воды 5 и вывода нефти 6. В наклонном трубопроводе 2 выполнены один или несколько улавливающих элементов 7. В газоотводящем трубопроводе 3 выполнены одна или более перегородок 8. Установка сброса воды работает следующим образом. По коллектору подвода газоводонефтяной смеси 1 газоводонефтяная смесь поступает в наклонный трубопровод 2, где происходит ее разделение на газ, нефть и воду. По перемычкам 4 выделившийся газ поступает в газоотводящий трубопровод 3. Вода сбрасывается по трубопроводу для сброса воды 5, а нефть отводится по трубопроводу вывода нефти 6. В наклонном трубопроводе 2 газ улавливается улавливающими элементами 7 и поступает в перемычки 4. Попавшая в газоотводящий трубопровод 3 жидкость улавливается перегородками 8. Таким образом, установка сброса воды позволяет повысить глубину очистки от нефти.
Формула изобретения
1. Установка сброса воды, содержащая коллектор подвода газоводонефтяной смеси, соединенный с наклонным трубопроводом, над которым в одной плоскости с его осью расположен газоотводящий трубопровод, соединенный с ним перемычками, трубопроводы для сброса воды и вывода нефти, отличающаяся тем, что газоотводящий трубопровод не параллелен наклонному трубопроводу, а перемычки расположены через разные расстояния, при этом в наклонном трубопроводе у верхней образующей выполнены один или несколько улавливающих элементов, частично перекрывающих поперечное сечение и выполненных в виде пластин, каждый улавливающий элемент расположен около входа в перемычку, перемычки установлены вертикально, причем газоотводящий трубопровод расположен не ниже верхнего уровня нефти в наклонном трубопроводе, в газоотводящем трубопроводе вдоль нижней образующей выполнены одна или более перегородок, частично перекрывающих поперечное сечение газоотводящего трубопровода, а коллектор подвода газоводонефтяной смеси подходит горизонтально к наклонному трубопроводу. 2. Установка сброса воды по п.1, отличающаяся тем, что улавливающий элемент выполнен в виде козырька, кромка которого направлена в нижнюю часть наклонного трубопровода. 3. Установка сброса воды по п.2, отличающаяся тем, что газоотводящий трубопровод расположен горизонтально. 4. Установка сброса воды по п.2, отличающаяся тем, что газоотводящий трубопровод выполнен ломаным в виде угла, вершина которого направлена вверх или вниз. 5. Установка сброса воды по п.4, отличающаяся тем, что перегородки расположены около перемычек.

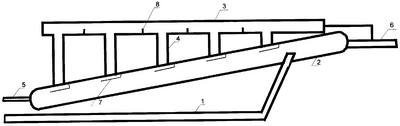

РИСУНКИ
|
||||||||||||||||||||||||||
