Патент на изобретение №2302099
|
||||||||||||||||||||||||||
(54) МОЛОТИЛЬНО-СЕПАРИРУЮЩЕЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в устройствах для обмолота сельскохозяйственных культур. Молотильно-сепарирующее устройство включает барабан с обмолачивающими пластинами и деку. Обмолачивающие пластины установлены рядами по образующим барабана. Количество рядов четное. Каждая пластина расположена под углом
Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для обмолота сельскохозяйственных культур преимущественно на семенных и селекционных посевах. Наиболее близким к заявленному устройству по техническому решению и достигаемому результату является молотильное устройство по патенту Российской Федерации №2262832, кл. А01F 12/18, 12/20, 2005 г. [1], включающее молотильный барабан в форме усеченного конуса, на поверхности которого обмолачивающие элементы в виде пластин установлены по спиральным линиям многозаходного винта, рядами, смещенными относительно друг друга на величину, равную половине шага пластин в рядах и деку. Существенным недостатком такого устройства является неполная сепарация зерна и, как следствие, значительное содержание его в соломе в результате ускоренного перемещения хлебной массы вдоль винтовых линий, образованных обмолачивающими пластинами. Кроме того, радиальная установка пластин на поверхности барабана вызывает захват (“зачерпывание”) свободного зерна и отбрасывание его в последующие зоны молотильной камеры. Последнее также снижает сепарирующую способность молотильного устройства и повышает травмирование семян из-за увеличения количества повторных силовых воздействий со стороны рабочих органов. Задачей изобретения является повышение степени сепарации зернового вороха через решетку деки и снижение травмирования семян. Указанная задача решена тем, что в молотильном устройстве, содержащем деку и барабан с обмолачивающими пластинами, установленными рядами, согласно изобретению ряды пластин установлены по образующим барабана. При этом количество рядов четно, обмолачивающие пластины установлены под углом к образующим, а смежные ряды имеют разноориентированное направление пластин. Снижение захвата свободного зерна обмолачивающими пластинами достигается таким их расположением, когда каждая из пластин устанавливается под углом к радиусу барабана в сторону, противоположную направлению его вращения. На фиг.1 изображен общий вид молотильно-сепарирующего устройства; на фиг.2 – сечение А-А на фиг.1. Предлагаемое устройство включает молотильный барабан 1 в форме усеченного конуса, на поверхности которого, по образующим, разноориентированными рядами, под углом Устройство работает следующим образом. Хлебная масса подается в зазор между декой 3 и барабаном 1 молотильно-сепарирующего устройства, со стороны меньшего диаметра барабана 1. Благодаря уклону деки 3 и последовательному воздействию смежных рядов разноориентированных пластин 2, установленных под углом а к образующим барабана 1, хлебная масса протаскивается в молотильном зазоре в направлении оси барабана 1, испытывая противоположные по направлению, циклические силовые нагрузки. Установка пластин 2 под углом Таким образом, улучшаются условия растаскивания хлебной массы по всей площади деки, что повышает коэффициент ее использования, а также создаются предпосылки к быстрому выведению свободного зерна из зоны обмолота. Это увеличивает эффективность сепарации зерна через решетку деки и снижает уровень его травмирования. Предлагаемое молотильно-сепарирующее устройство может быть использовано при обмолоте зернобобовых и крупяных культур, а также селекционного и семенного материала, имеющего повышенные требования к качеству получаемых семян.
Формула изобретения
Молотильно-сепарирующее устройство, включающее деку и барабан с обмолачивающими пластинами, установленными рядами, отличающееся тем, что ряды пластин установлены по образующим барабана, количество рядов четно, а каждая пластина расположена под углом к образующей и радиусу барабана в сторону, противоположную его вращения, при этом смежные ряды имеют разноориентированное направление пластин.

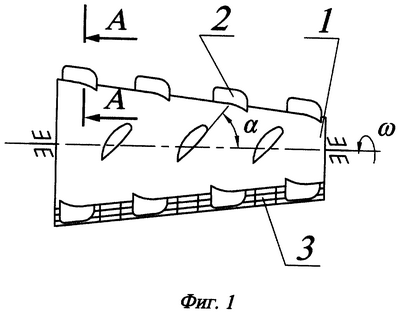

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.01.2008
Извещение опубликовано: 27.08.2009 БИ: 24/2009
|
||||||||||||||||||||||||||
к образующей и под углом
к радиусу барабана в сторону, противоположную направлению его вращения. Смежные ряды имеют разноориентированное направление пластин, что улучшает условия растаскивания хлебной массы по всей площади деки и увеличивает эффективность сепарации зерна. 2 ил.
