Патент на изобретение №2302064

(54) ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР ДЛЯ НАКАЧКИ АКТИВНОЙ СРЕДЫ

(57) Реферат:

Изобретение относится к области лазерной физики и может быть использовано при накачке активных жидких, газовых и твердых сред. Лазер содержит оптически связанные активный элемент, резонатор, модулятор добротности резонатора, источник накачки активного элемента и систему охлаждения. Активный элемент выполнен в виде n шестиугольных сегментов, заполняющих сферический слой, причем n – четное число. Источник накачки в виде матрицы лазерных диодов размещен по внешней поверхности активного элемента. Пассивный модулятор добротности резонатора выполнен в виде пленки и размещен на внутренней поверхности активного элемента. Зеркала резонатора нанесены на внешнюю поверхность активного элемента и внешнюю поверхность модулятора. Охлаждающая активный элемент жидкость размещена в зазоре между активным элементом и матрицей лазерных диодов. Внешнее зеркало резонатора прозрачно для излучения лазерных диодов. Модулятор представляет собой активный электрооптический модулятор добротности и выполнен в виде единого блока с активным элементом. Плоскости поляризации излучения отдельных лазерных сегментов перпендикулярны меридиональным сечениям сферы. Технический результат – получение практически сферической сходящейся волны импульсного лазерного излучения, получение высокой степени равномерности, однородности и ортогональности накачки сферической кюветы с активной средой. 3 ил.

Изобретение относится к области лазерной физики и может быть использовано при накачке активных жидких, газовых и твердых сред.

Известен твердотельный лазер [1], содержащий оптически связанные активный элемент, резонатор, модулятор добротности резонатора, расположенные на одной оптической оси, источник накачки активного элемента, систему фокусировки лазерного излучения в виде объективов и зеркал и систему охлаждения активного элемента.

Недостатком этого лазера является невозможность получения высокой степени равномерности и однородности накачки активной среды.

Наиболее близким по технической сущности к заявляемому устройству является твердотельный лазер [2], содержащий оптически связанные активный элемент, резонатор, модулятор добротности резонатора, расположенные на одной оптической оси, источник накачки активного элемента и систему охлаждения, систему фокусировки лазерного излучения в виде набора объективов и эллиптических зеркал. Модулятор добротности резонатора выполнен в виде отдельно стоящего блока и может быть пассивным или активным.

Недостатком этого лазера является невозможность получения высокой степени равномерности, однородности и ортогональности накачки активного рабочего тела в сферической кювете.

Задачей заявляемого устройства является получение практически сферической сходящейся волны импульсного лазерного излучения и тем самым обеспечение высокой степени равномерности, однородности и ортогональности накачки сферической кюветы с активной средой.

Для решения поставленной задачи предлагается твердотельный лазер, содержащий оптически связанные активный элемент, резонатор, модулятор добротности резонатора, источник накачки активного элемента и систему охлаждения.

Новым, по мнению автора, является то, что модулятор добротности резонатора представляет собой пассивный модулятор добротности и выполнен в виде пленки, нанесенной на внутреннюю поверхности активного элемента, или представляет собой активный модулятор добротности и выполнен в виде единого блока с активным элементом, при этом плоскости поляризации излучения отдельных лазерных сегментов перпендикулярны меридиональным сечениям сферы; зеркала резонатора нанесены на внешнюю поверхность активного элемента и внешнюю поверхность модулятора, а охлаждающая активный элемент жидкость размещена в зазоре между активным элементом и матрицей лазерных диодов, при этом внешнее зеркало резонатора прозрачно для излучения лазерных диодов.

Сущность изобретения поясняется чертежами, на которых представлено предлагаемое устройство (фиг.1), (фиг.2), а также фиг.3, на которой представлен отдельный лазерный блок.

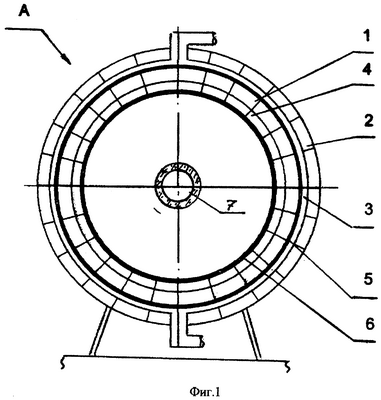

Твердотельный лазер содержит активный элемент 1 в виде сферического слоя из сборки шестигранных сегментов (фиг.1). Каждый сегмент имеет блочную конструкцию, объединяющую активный элемент 1, модулятор добротности 4, ограниченные зеркалами резонатора 5, 6 (короткий резонатор), матрицу лазерных диодов 2 и систему охлаждения 3. Внешние зеркала 5 сегментов образуют внешний концентрический резонатор.

На внешней поверхности сферического слоя (фиг.1) расположена матрица лазерных диодов накачки 2. Их разделяет система охлаждения 3 в виде щелевого зазора, в котором прокачивается охлаждающая активный элемент жидкость. На внутренней поверхности сферического слоя располагается пассивный модулятор добротности резонатора 4. Диэлектрические зеркала резонатора наносятся на внешнюю 5 (100% отражение на длине волны лазерного излучения и 100% пропускание излучения накачки) и внутреннюю 6 (˜10-20% отражение на длине волны лазерного излучения) поверхности сферического слоя. Внешнее зеркало резонатора образует концентрический сферический резонатор. Толщина активного элемента зависит от коэффициента поглощения излучения накачки и для активного элемента из Nd-SiO₂ и излученния накачки с =0,8 мкм составит ˜20 мм.

Лазер работает следующим образом. Импульс излучения диодов 2 накачки длительностью ˜200 мкс создает инверсную населенность в объеме активного элемента 1. На линейном этапе развития генерации, в течение которого мощность излучения в концентрическом резонаторе лазера медленно нарастает, начиная со спонтанного шума, происходит формирование пространственной и спектральной структуры излучения. Из пространственных мод наиболее высокую добротность имеет мода с перетяжкой в центре сферы, которая и сформируется на этом этапе. При достижении уровня насыщения среды пассивного модулятора 4 происходит высвечивание запасенной в активном элементе энергии. Так как добротность резонатора, образованного зеркалами 5 и 6, значительно выше, чем в резонаторе, образованном внешними зеркалами, из-за больших потерь в накачиваемой активной среде 7, то генерация развивается в коротком резонаторе, образованном этими зеркалами, и ее длительность составит единицы наносекунд.

При активной модуляции добротности с помощью электрооптического активного модулятора добротности 4 (фиг.3) импульс управления затвора имеет ступенчатую форму, что обеспечит сходный характер развития генерации, но управляемый и более эффективный.

Размер области перетяжки концентрического резонатора в центре сферы согласно [3] в рамках геометрической оптики стремится к нулю. Согласно принципу неопределенности Гейзенберга неопределенность в положении фотона и неопределенность его импульса связаны неравенством px>h.

В сфере р=2h/ и размеры области фокусировки х>/2.

Распределение интенсивности лазерного излучения в активной среде сферической ячейки будет иметь вид q=(q₀/r²)[exp-(R-r)+exp-(R+r)], где – коэффициент поглощения активной среды. Так как активная среда в сферической ячейке имеет высокий коэффициент поглощения на длине волны генерации твердотельного лазера, то интерференция сходящейся и расходящейся от центра волн излучения будет существенна только вблизи центра сферы, а вне центральной области распределение интенсивности накачки будет достаточно равномерным.

При сфазированной генерации n лазерных источников, из которых составлена сфера, происходит когерентное сложение полей от отдельных модулей и дополнительное увеличение плотности мощности в n раз [4]. Фазовая синхронизация достигается за счет сильной дифракционной связи между лазерными сегментами.

Таким образом, заявляемый твердотельный лазер обеспечивает получение практически сферической сходящейся волны импульсного лазерного излучения и тем самым равномерное освечивание сферической кюветы с активной средой, размещенной в центре сферической поверхности, причем достаточно равномерное распределение интенсивности накачки будет и по радиусу ячейки.

Источники информации

2. Glass A.J. Патент США №4017163 от 12.04.1977.

Формула изобретения

Твердотельный лазер для накачки активной среды, содержащий оптически связанные активный элемент, резонатор, модулятор добротности резонатора, источник накачки активного элемента и систему охлаждения активного элемента, отличающийся тем, что активный элемент выполнен в виде n шестиугольных сегментов, заполняющих сферический слой, причем n – четное число, источник накачки в виде матрицы лазерных диодов размещен по внешней поверхности активного элемента, модулятор добротности резонатора представляет собой пассивный модулятор добротности и выполнен в виде пленки, нанесенной на внутреннюю поверхность активного элемента, или представляет собой активный модулятор добротности и выполнен в виде единого блока с активным элементом, при этом плоскости поляризации излучения отдельных лазерных сегментов перпендикулярны меридиональным сечениям сферы; зеркала резонатора нанесены на внешнюю поверхность активного элемента и внешнюю поверхность модулятора, а охлаждающая активный элемент жидкость размещена в зазоре между активным элементом и матрицей лазерных диодов, при этом внешнее зеркало резонатора прозрачно для излучения лазерных диодов.

РИСУНКИ
