Патент на изобретение №2301881
|
||||||||||||||||||||||||||
(54) ИНСТРУМЕНТ ДЛЯ СООРУЖЕНИЯ ФИЛЬТРОВОЙ СКВАЖИНЫ
(57) Реферат:
Изобретение относится к области горного дела, в частности к устройствам для сооружения скважин для добычи воды и другой текучей среды, и может быть использовано при закачивании скважин в процессе бурения или ремонта для борьбы с выносом песка. Обеспечивает оптимизацию процесса формирования естественного фильтра. Сущность изобретения – инструмент включает эксплуатационную, фильтровую колонны, двойную промывочную трубу, снабжен дополнительной двойной промывочной трубой, установленной нижней частью в кольцевой полости между эксплуатационной и фильтровой колоннами с возможностью перемещения относительно торца фильтровой колонны в пределах 4-6 м, а фильтровая колонна снабжена кожуховым фильтром. 1 ил.
Настоящее изобретение относится к области горного дела, в частности к устройствам для сооружения скважин для добычи воды и другой текучей среды, и может быть использовано при закачивании скважин в процессе бурения или ремонта для борьбы с выносом песка. Известен инструмент для сооружения скважин, включающий эксплуатационную и фильтровую колонны с кожуховым фильтром [1]. Недостатком известного инструмента является промывка фильтровой зоны скважины через эксплуатационную колонну, что не обеспечивает надежного формирования естественного фильтра и приводит к загрязнению кожухового фильтра. Известен также инструмент для сооружения фильтровой скважины, включающий эксплуатационную, фильтровую колонны, воздуховод для эрлифтной промывки затрубной полости [2]. Недостатком известного инструмента является низкая эффективность затрубной эрлифтной промывки. Наиболее близким к заявленному изобретению является инструмент для сооружения фильтровой скважины, включающий эксплуатационную, фильтровую колонны и двойную промывочную трубу [3]. Недостатком известного инструмента является промывка фильтровой зоны скважины через колонну, что не позволяет использовать кожуховый фильтр. В задачу настоящего изобретения ставится обеспечение оптимального формирования естественного фильтра. Поставленная задача решается тем, что инструмент, включающий эксплуатационную, фильтровую колонны, двойную промывочную трубу, снабжен дополнительной двойной промывочной трубой, установленной нижней частью в кольцевой полости между эксплуатационной и фильтровой колоннами с возможностью перемещения относительно торца фильтровой колонны в пределах 4-6 м, а фильтровая колонна снабжена кожуховым фильтром. Сущность изобретения пояснена чертежом. Инструмент включает эксплуатационную 1, фильтровую 2 колонны, двойную промывочную трубу 3, дополнительную двойную промывочную трубу 4. Фильтровая колонна 2 снабжена фильтром 5 и глухой частью 6, соединенной с двойной промывочной трубой 3 левым переводником 7. Работа инструмента заключается в том, что после спуска фильтровой колонны 2 в скважину на двойной промывочной трубе 3 спускают дополнительно двойную промывочную трубу 4 и устанавливают ее нижнюю часть в кольцевую полость между эксплуатационной и фильтровой колоннами 2 на 4-6 м, включают подачу промывочной жидкости в двойную трубу 3 и воздуха в дополнительную двойную промывочную трубу 4. Промытые глинистые и пылеватые частицы откачиваются из межтрубной полости эрлифтом, а средние и крупнозернистые породные частицы 8 при этом оседают на забой, где формируется естественный фильтр. Процесс заполнения межтрубной полости частицами 8 сопровождают расхаживанием нижней части дополнительной двойной промывочной трубы. После заполнения межтрубной полости выключается подача промывочной жидкости и воздуха, и дополнительная двойная промывочная труба 4 извлекается из скважины. После этого включается подача воздуха во вторую промывочную трубу 3 для эрлифтной откачки, по окончании которой вторая промывочная труба 3 извлекается из скважины. Источники информации 1. Авторское свидетельство СССР №1191562, МКИ4 Е21В 43/08, 15.11.1985. 2. Авторское свидетельство СССР №914754, МКИ2 Е21В 43/08, 23.03.1982. 3. Патент РФ №2209943, МПК7 Е21В 43/04, 10.08.2003.
Формула изобретения
Инструмент для сооружения фильтровой скважины, включающий эксплуатационную, фильтровую колонны, двойную промывочную трубу, отличающийся тем, что снабжен дополнительной двойной промывочной трубой, установленной нижней частью в кольцевой полости между эксплуатационной и фильтровой колоннами с возможностью перемещения относительно торца фильтровой колонны в пределах 4-6 м, а фильтровая колонна снабжена кожуховым фильтром.

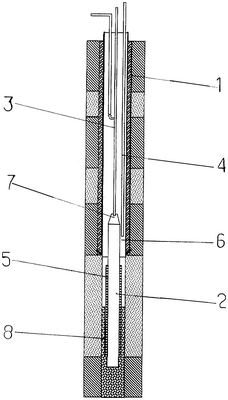

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.11.2007
Извещение опубликовано: 10.07.2009 БИ: 19/2009
|
||||||||||||||||||||||||||
