Патент на изобретение №2301756

(54) ТРАНСФОРМИРУЕМАЯ ТУРИСТИЧЕСКАЯ ТЕЛЕЖКА

(57) Реферат:

Изобретение предназначено для транспортировки груза по пересеченной местности, когда часть пути рюкзак можно катить по дороге, а в остальных случаях нести за плечами. Трансформируемая туристическая тележка содержит корпус, на боковых стенках которого установлены два кожуха для колес, и телескопическую ручку. Колеса расположены на П-образной трубчатой поворотной опоре, горизонтальная часть которой расположена внутри нижней горизонтальной трубки корпуса, снабженной фиксатором. Техническим результатом изобретения является возможность перемещения и подстройки колес под центр тяжести груза. 2 ил.

Область техники

Изобретение предназначено для транспортировки груза по пересеченной местности, когда часть пути рюкзак можно катить по дороге, а в остальных случаях нести за плечами.

Предшествующий уровень техники

Известна туристическая тележка, с помощью которой можно перевозить сумку или рюкзак (Сумка-тележка Mr Bag ГОСТ 2663190), содержащая прямоугольный трубчатый корпус с телескопической ручкой в верхней части и колесами в нижней. Однако прототип имеет фиксированную линию опоры колес, что отрицательно сказывается при транспортировке грузов с разным расположением центра тяжести. Кроме этого грязные колеса пачкают одежду.

Раскрытие изобретения

С целью устранения указанных недостатков туристическая тележка с телескопической ручкой в верхней части снабжена П-образной трубчатой поворотной опорой, горизонтальная часть которой расположена внутри нижней горизонтальной трубки корпуса, снабженной фиксатором, а на боковых трубках рамы установлены кожухи для колес при их фиксации в нерабочем положении.

Пояснения к иллюстрациям

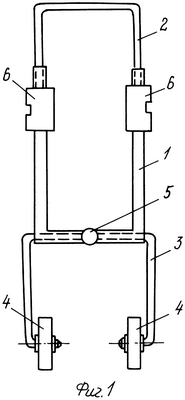

Предложенное устройство иллюстрируется – фиг.1 (вид спереди) и фиг.2 (вид сбоку). Цифрами на фигурах обозначены: 1 – прямоугольный трубчатый корпус, 2 – телескопическая ручка, 3 – П-образная трубчатая поворотная опора, 4 – колеса, 5 – фиксатор положения опоры, 6 – кожух и 7 – рюкзак.

Работа изобретения

По бездорожью пешеход несет рюкзак 7 с тележкой на себе. При этом колеса 4 убраны в кожухи 6, расположенные на прямоугольном трубчатым корпусе 1. В случае появления тропинки, рюкзак снимается. Разворачивается П-образная трубчатая поворотная опора 3 в положение, когда центр тяжести рюкзака пройдет через линию опоры (прямой, проходящей через точки контакта колес с поверхностью земли). После чего с помощью фиксатора положения 5 П-образная опора стопорится относительно прямоугольного трубчатого корпуса. Телескопическая ручка 2 выдвигается и рюкзак 7 готов к транспортировке на тележке. Лямки рюкзака могут быть выполнены как со стороны прямоугольного трубчатого корпуса тележки (станковый рюкзак), так и с противоположной стороны.

Формула изобретения

Трансформируемая туристическая тележка, содержащая корпус, на боковых стенках которого установлены два кожуха для колес, и телескопическую ручку, отличающаяся тем, что колеса расположены на П-образной трубчатой поворотной опоре, горизонтальная часть которой расположена внутри нижней горизонтальной трубки корпуса, снабженной фиксатором.

РИСУНКИ
