Патент на изобретение №2301712

(54) СПОСОБ СОРТИРОВКИ ТВЕРДЫХ ОТХОДОВ И КОМПЛЕКС ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Группа изобретений относится к области жилищно-коммунального хозяйства и может широко использоваться для сортировки твердых бытовых, промышленных и коммерческих отходов, преимущественно контейнерного мусора. Способ и комплекс для сортировки отходов включают использование площадок, оборудованных крышами, оборотных мягких контейнеров для обращения с отходами, грузовиков с манипуляторами для транспортирования отходов на сортировочную станцию. Сортировочная станция включает участок санитарной обработки и ремонта контейнеров, грузоподъемные механизмы, площадку разборки крупногабаритных отходов, площадки накопления, приемный стол, подвесной горизонтально-замкнутый цепной сортировочный конвейер с крючковыми подвесками для подвешивания мягких контейнеров с различными видами отходов, два перфорированных стола. При движении конвейера проводится ручной отбор и вскрытие мешков с отходами на перфорированный стол, определенных видов отходов в мягкие контейнеры. Мягкие контейнеры с оставшимися различными отходами переворачивают над перфорированным столом, где проводят окончательную сортировку отходов при отведении отсева на ленточный конвейер, извлекают из отсева железоотделителем мелкие фракции черных металлов, а из них – ручным отбором ртутьсодержащие батарейки. Рассортированные отходы вывозятся в мягких контейнерах на переработку или на захоронение. Изобретение позволяет повысить эффективность и качество сортировки отходов, значительно уменьшить габариты оборудования для сортировки. 2 н.п. ф-лы, 4 ил.

Изобретение относится к области жилищно-коммунального хозяйства и может широко использоваться для сортировки твердых бытовых, промышленных и коммерческих отходов, преимущественно контейнерного мусора.

Известны способы и устройства, предназначенные для той же цели, например “Способ сортировки и переработки твердых бытовых отходов и комплекс для его осуществления”, заключающиеся в сборе, транспортировке и разгрузке отходов на сортировочной станции, извлечении и загрузке крупногабаритных отходов в съемные бункеры автосамосвалов, подаче оставшихся отходов по пластинчатому конвейеру, имеющему заглубление и перегиб конвейерной полосы для подачи отходов на втором ярусе на сортировочный конвейер с извлечением отходов ручным через желоба и механическим отбором железоотделителем, перемещением неутилизируемых отходов по конвейеру в бункеры мусоровозов. /Патент РФ 2201814, МКИ 7 В09В 3/00, опубл. 10.04.2003 г./.

Недостатками вышеописанного способа и комплекса являются использование мусоровозов, в которых отходы уплотняются, невысокая эффективность сортировки отходов вследствие того, что происходит загрязнение определенных видов отходов посторонними материалами, а также применение дорогостоящего и размещенного на двух ярусах и в приямке оборудования.

Наиболее близким аналогом к предлагаемому в качестве изобретения техническому объекту является “Способ переработки твердых бытовых отходов и устройство для его осуществления” /Патент РФ 2155108, МКИ 7 В09В 3/00, БИ 24, опубл. 27.08.2000 г./.

Способ переработки твердых бытовых отходов включает сбор, транспортировку отходов на сортировочную станцию, предварительную сортировку на конвейере с извлечением крупногабаритных отходов, с разрушением мешков с отходами в барабанном грохоте, сортировку и сброс определенных видов отходов на конвейере с рабочими постами и с люками, с железоотделителем для извлечения черных металлов. Неутилизируемые отходы перемещаются в освободившиеся мусоровозы.

Недостатком вышеописанного способа является невысокая эффективность сортировки отходов вследствие того, что используется метод разделения отходов в барабанном грохоте с загрязнением определенных их видов посторонними материалами, а применение крупногабаритного и размещенного на двух ярусах и в приямке оборудования усложняет и удорожает сортировку.

Наиболее близким по технической сущности к заявляемому комплексу по сортировке отходов является “Устройство для переработки твердых бытовых отходов”, содержащее контейнеры для сбора отходов, мусоровозы, перемещающие отходы на сортировочную станцию, включающую установку предварительной сортировки с барабанным грохотом и установку основной сортировки, снабженную железоотделителем, выполненную в виде конвейера с рабочими постами и с люками для сброса определенных видов отходов. Неутилизируемые отходы через бункер и конвейер перемещаются в разгрузившиеся мусоровозы. Патент РФ 2155108 (см. выше).

Недостатками известного устройства являются применение мусоровозов, автосамосвалов со съемными бункерами, металлических контейнеров и крупногабаритного и размещенного на двух ярусах и в приямке оборудования.

К техническому результату относятся повышение эффективности и качества сортировки отходов за счет преимущественно раздельного сбора определенных и различных видов отходов, совместной их транспортировки на сортировочную станцию, оптимальной организации и оборудования постов для ручной сортировки незагрязненных определенных видов отходов с отведением отсева, уменьшение части неутилизируемых отходов, снижение их класса опасности, отказ от использования металлических контейнеров, автосамосвалов со съемными бункерами, мусоровозов при сборе и транспортировке отходов, от дорогостоящего и имеющего большие габариты оборудования при сортировке отходов.

Достижение технического результата обеспечивается тем, что в способе сортировки твердых отходов, включающем сбор, транспортировку и разгрузку отходов на сортировочном конвейере с извлечением определенных видов отходов ручным и механическим отбором и перемещением отсева и неутилизируемых отходов, отходы собирают на специальных площадках, которые оборудуют крышами для защиты от атмосферных осадков и крючками для подвешивания мягких контейнеров, в которые сбрасывают как определенные виды отходов, в том числе пищевые отходы преимущественно в маленьких пакетах, так и различные виды отходов, а крупногабаритные отходы сбрасывают на пол специальных площадок.

Затем загружают и транспортируют грузовиками с манипулятором мягкие контейнеры с отходами и крупногабаритные отходы на сортировочную станцию, где разгружают на площадку разборки, затем разбирают крупногабаритные отходы и сортируют по определенным видам отходов в мягкие контейнеры, разгружают мягкие контейнеры с определенными видами отходов на площадки накопления, а различными видами отходов на приемный стол, подвешивают за две диагонально расположенные ручки мягкие контейнеры с различными видами отходов на крючковые подвески подвесного горизонтально-замкнутого цепного сортировочного конвейера, а при движении последнего из мягких контейнеров извлекают мешки с различными видами отходов и сбрасывают их на первый перфорированный стол, извлекают маленькие пакеты с пищевыми отходами и крупные фракции пищевых отходов на ленточный конвейер, извлекают и сбрасывают раздельно в мягкие контейнеры крупные фракции неутилизируемых отходов, случайно попавшие крупногабаритные отходы и макулатуру, проводят отбор маленьких пакетов с пищевыми отходами и крупных фракций пищевых отходов путем сброса в мягкие контейнеры, вскрывают мешки с различными видами отходов в мягких контейнерах, перевешивают мягкие контейнеры с диагонально расположенных на две соседние ручки, проводят ручной отбор текстиля, полимерных материалов, древесных отходов, стеклянной тары, черных и цветных металлов путем сброса в мягкие контейнеры.

Мягкие контейнеры с оставшимися различными видами отходов снимают с крючковых подвесок и переворачивают над вторым перфорированным столом, при этом на перфорированных столах вскрывают мешки с различными видами отходов, а при одновременном отведении отсева на ленточный конвейер, на котором удаляют из отсева с помощью железоотделителя мелкие фракции черных металлов, а из последних – ручным отбором ртутьсодержащие батарейки, проводят отбор маленьких пакетов с пищевыми отходами и крупных фракций пищевых отходов путем сброса на ленточный конвейер, проводят отбор различных определенных видов отходов путем сброса в мягкий контейнер, проводят отбор случайно попавших крупногабаритных отходов в мягкие контейнеры.

По мере наполнения отправляют с помощью грузоподъемных механизмов на площадку разборки мягкие контейнеры с крупногабаритными отходами, отправляют на приемный стол мягкие контейнеры с различными определенными видами отходов.

Затем раздельно наполняют мягкие контейнеры отсевом и неутилизируемыми отходами, перемещают с помощью грузоподъемных механизмов на площадки накопления, заполненные неутилизируемыми отходами, определенными видами отходов и отсевом мягкие контейнеры, после чего загружают их на грузовики с манипулятором и отправляют на переработку или на захоронение. Освободившиеся мягкие контейнеры возвращают на участок санитарной обработки и ремонта мягких контейнеров сортировочной станции, где их готовят для дальнейшего использования при обращении с отходами.

В соответствии с изобретением, заявленный способ сортировки осуществляют с помощью комплекса по сортировке твердых отходов, содержащего специальные площадки, оборудованные крышами для защиты от атмосферных осадков и крючками для подвешивания мягких контейнеров, маленькие пакеты для сброса пищевых отходов, мягкие контейнеры с четырьмя ручками, грузовики с манипулятором, сортировочную станцию, содержащую приемный стол, подвесной горизонтально-замкнутый цепной сортировочный конвейер с крючковыми подвесками, установленный поперек ему и под ним, а также под двумя расположенными по разные стороны от него перфорированными столами и под железоотделителем, ленточный конвейер, а также грузоподъемные механизмы для манипулирования с заполненными отходами мягкими контейнерами, площадку разборки крупногабаритных отходов, площадки накопления, участок санитарной обработки и ремонта мягких контейнеров, при этом посты ручной сортировки размещены на высоте, удобной для ручной сортировки, снабжены мягкими контейнерами для сброса определенных видов отходов, соответствующих каждому рабочему посту.

Чертежи изображают:

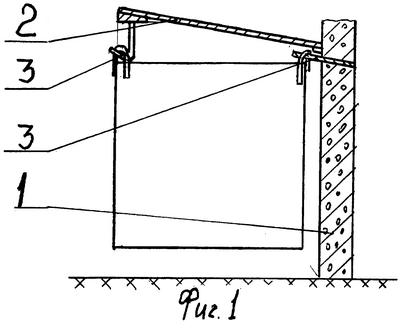

фиг.1 – специальная площадка;

фиг.2 – маленький пакет и мягкий контейнер;

фиг.3 – общий вид сортировочной станции;

фиг.4 – сортировочная станция, вид сверху.

Комплекс по сортировке твердых отходов содержит специальные площадки 1 (фиг.1), оборудованные крышами 2 для защиты от атмосферных осадков и крючками 3 для подвешивания мягких контейнеров, маленькие пакеты 4 для сбора пищевых отходов и мягкие контейнеры 5 (фиг.2) с четырьмя ручками 6, грузовики 7 с манипулятором для доставки мягких контейнеров на специальные площадки 1, для загрузки, транспортирования и разгрузки крупногабаритных отходов и мягких контейнеров 5 с отходами на сортировочную станцию 8 (фиг.3), содержащую приемный стол 9, подвесной горизонтально-замкнутый цепной сортировочный конвейер 10 с крючковыми подвесками 11, на которые подвешивают за две диагонально расположенные ручки 6 мягкие контейнеры 5 с различными видами отходов и при движении которого из мягких контейнеров извлекают мешки с различными видами отходов и сбрасывают их на первый из двух перфорированных столов 12, извлекают маленькие пакеты 4 с пищевыми отходами и крупные фракции пищевых отходов на ленточный конвейер 13, установленный поперек подвесного горизонтально-замкнутого цепного сортировочного конвейера 10 и под ним, а также под двумя расположенными по разные стороны от него перфорированными столами 12 и под железоотделителем 14.

Затем извлекают и сбрасывают раздельно в мягкие контейнеры 5 крупные фракции неутилизируемых отходов, случайно попавшие крупногабаритные отходы и макулатуру, проводят отбор маленьких пакетов 4 с пищевыми отходами и крупных фракций пищевых отходов путем сброса в мягкие контейнеры 5, вскрывают мешки с различными видами отходов в мягких контейнерах 5, перевешивают мягкие контейнеры с диагонально расположенных за две соседние ручки 6, проводят ручной отбор текстиля, полимерных материалов, древесных отходов, стеклянной тары, черных и цветных металлов путем сброса в мягкие контейнеры 5, затем мягкие контейнеры 5 с оставшимися различными видами отходов снимают с крючковых подвесок 11 и переворачивают над вторым перфорированным столом 12, при этом на перфорированных столах 12 вскрывают мешки с различными видами отходов, а при одновременном отведении отсева на ленточный конвейер 13, на котором удаляют из отсева с помощью железоотделителя 14 мелкие фракции черных металлов, а из последних – ручным отбором ртутьсодержащие батарейки, проводят отбор маленьких пакетов 4 с пищевыми отходами и крупных фракций пищевых отходов путем сброса на ленточный конвейер 13, проводят отбор различных определенных видов отходов путем сброса в мягкий контейнер 5, проводят отбор случайно попавших крупногабаритных отходов в мягкие контейнеры 5, затем по мере наполнения отправляют с помощью грузоподъемных механизмов 15 на площадку разборки (не показана) мягкие контейнеры 5 с крупногабаритными отходами, отправляют на приемный стол 9 мягкие контейнеры 5 с различными определенными видами отходов, раздельно наполняют мягкие контейнеры 5 отсевом и неутилизируемыми отходами, перемещают с помощью грузоподъемных механизмов 15 на площадки накопления 16, заполненные неутилизируемыми отходами, определенными видами отходов и отсевом мягкие контейнеры 5, затем загружают их на грузовики 7 с манипулятором и отправляют на переработку или на захоронение, откуда освободившиеся мягкие контейнеры возвращают на участок (не показан) санитарной обработки и ремонта мягких контейнеров сортировочной станции 8, где их готовят для дальнейшего использования при обращении с отходами.

Посты ручной сортировки размещены на высоте, удобной для ручной сортировки, снабжены мягкими контейнерами 5 для сброса определенных видов отходов, соответствующих каждому рабочему посту.

Предложенные способ и комплекс для сортировки твердых отходов обеспечивают высокую эффективность и качество сортировки отходов за счет преимущественно раздельного сбора определенных и различных видов отходов, совместной их транспортировки на сортировочную станцию, оптимальной организации и оборудования постов для ручной сортировки незагрязненных определенных видов отходов с отведением отсева, уменьшение части неутилизируемых отходов, снижение их класса опасности, позволяют отказаться от использования металлических контейнеров, автосамосвалов со съемными бункерами, мусоровозов при сборе и транспортировке отходов, от дорогостоящего и имеющего большие габариты оборудования при сортировке отходов.

Формула изобретения

1. Способ сортировки твердых отходов, включающий сбор, транспортировку и разгрузку отходов на сортировочном конвейере с извлечением определенных видов отходов ручным и механическим отбором и перемещением отсева и неутилизируемых отходов, отличающийся тем, что отходы собирают на специальных площадках, которые оборудуют крышами для защиты от атмосферных осадков и крючками для подвешивания мягких контейнеров, в которые сбрасывают как определенные виды отходов, в том числе пищевые отходы преимущественно в маленьких пакетах, так и различные виды отходов, а крупногабаритные отходы сбрасывают на пол специальных площадок, затем загружают и транспортируют грузовиками с манипулятором мягкие контейнеры с отходами и крупногабаритные отходы на сортировочную станцию, где разгружают на площадку разборки, затем разбирают крупногабаритные отходы и сортируют по определенным видам отходов в мягкие контейнеры, разгружают мягкие контейнеры с определенными видами отходов на площадки накопления, а с различными видами отходов на приемный стол, подвешивают за две диагонально расположенные ручки мягкие контейнеры с различными видами отходов на крючковые подвески подвесного горизонтально-замкнутого цепного сортировочного конвейера, а при движении последнего из мягких контейнеров извлекают мешки с различными видами отходов и сбрасывают их на первый перфорированный стол, извлекают и сбрасывают маленькие пакеты с пищевыми отходами и крупные фракции пищевых отходов на ленточный конвейер, извлекают и сбрасывают раздельно в мягкие контейнеры крупные фракции неутилизируемых отходов, случайно попавшие крупногабаритные отходы и макулатуру, проводят отбор маленьких пакетов с пищевыми отходами и крупных фракций пищевых отходов путем сброса в мягкие контейнеры, вскрывают мешки с различными видами отходов в мягких контейнерах, перевешивают мягкие контейнеры с диагонально расположенных на две соседние ручки, проводят ручной отбор текстиля, полимерных материалов, древесных отходов, стеклянной тары, черных и цветных металлов путем сброса в мягкие контейнеры, затем мягкие контейнеры с оставшимися различными видами отходов снимают с крючковых подвесок и переворачивают над вторым перфорированным столом, при этом на перфорированных столах вскрывают мешки с различными видами отходов, а при одновременном отведении отсева на ленточный конвейер, на котором удаляют из отсева с помощью железоотделителя мелкие фракции черных металлов, а из последних ручным отбором ртутьсодержащие батарейки, проводят отбор маленьких пакетов с пищевыми отходами и крупных фракций пищевых отходов путем сброса на ленточный конвейер, проводят отбор различных определенных видов отходов путем сброса в мягкий контейнер, проводят отбор случайно попавших крупногабаритных отходов в мягкие контейнеры, затем по мере наполнения, отправляют с помощью грузоподъемных механизмов на площадку разборки мягкие контейнеры с крупногабаритными отходами, отправляют на приемный стол мягкие контейнеры с различными определенными видами отходов, раздельно наполняют мягкие контейнеры отсевом и неутилизируемыми отходами, перемещают с помощью грузоподъемных механизмов на площадки накопления заполненные неутилизируемыми отходами, определенными видами отходов и отсевом мягкие контейнеры, затем загружают их на грузовики с манипулятором и отправляют на переработку или на захоронение, откуда освободившиеся мягкие контейнеры возвращают на участок санитарной обработки и ремонта мягких контейнеров сортировочной станции, где их готовят для дальнейшего использования при обращении с отходами.

2. Комплекс по сортировке твердых отходов, содержащий контейнеры для сброса отходов и сортировочную станцию, включающую сортировочные конвейеры сортировки отходов по видам, снабженные постами ручной сортировки и установкой для извлечения черных металлов, а также конвейер для отведения отсева, отличающийся тем, что комплекс снабжен специальными площадками, оборудованными крышами для защиты от атмосферных осадков и крючками для подвешивания мягких контейнеров, маленькими пакетами для сброса пищевых отходов, мягкими контейнерами с четырьмя ручками, грузовиками с манипулятором, сортировочной станцией, содержащей приемный стол, подвесной горизонтально-замкнутый цепной сортировочный конвейер с крючковыми подвесками, установленный поперек ему и под ним, а также под двумя расположенными по разные стороны от него перфорированными столами и под железоотделителем, ленточный конвейер, грузоподъемные механизмы для манипулирования с заполненными отходами мягкими контейнерами, площадку разборки крупногабаритных отходов, площадки накопления, участок санитарной обработки и ремонта мягких контейнеров, а посты ручной сортировки размещены на высоте, удобной для ручной сортировки, снабжены мягкими контейнерами для сброса определенных видов отходов, соответствующих каждому рабочему посту.

РИСУНКИ
