Патент на изобретение №2301473

(54) ТЕРМОДАТЧИК

(57) Реферат:

Изобретение относится к области электротехники и может быть использовано в качестве сигнального замыкающего устройства в системе пожарной сигнализации, применяемой в малой авиации. Техническим результатом является упрощение конструкции и повышение технологичности. Технический результат достигается за счет того, что корпус выполнен с внутренним каналом, в верхней части которого закреплен термочувствительный припой, обеспечивающий в расплавленном состоянии замыкание контактов, закрепленных в нижней части канала, при этом внутренний канал выполнен из материала, не смачивающегося припоем. 1 ил.

Предлагаемое изобретение относится к электротехнике и может быть использовано в качестве сигнального замыкающего устройства в системе пожарной сигнализации, применяемой в малой авиации (АОН – авиация общего назначения).

Известно устройство для сигнализации о пожаре в мотогондолах летательных аппаратов (термореле 7049А-ТУ Ук.52-86). Датчик содержит корпус, в котором закреплены два контакта, один из которых выполнен биметаллическим и под воздействием температуры замыкает электрическую цепь и в системе пожарной сигнализации сигнализирует о повышении температуры.

Недостатком является то, что изготовление биметаллических элементов, входящих в конструкцию термодатчика, предполагает специализированное производство.

Недостатком этого термодатчика является возможность изготовления его только в специализированном производстве.

Наиболее близкими по конструкции являются термодатчики (патенты RU №99115494 и RU №2031469 МПК⁷ Н01Н 37/76), включающие корпус, в котором закреплены два контакта и термочувствительный припой. При превышении допустимой температуры термочувствительный припой расплавляется и воздействует на контакты. (В данном случае размыкает их, т.к. термодатчики являются предохранителями).

Недостатком этих устройств является то, что термодатчики содержат элементы (например, пружинные контакты), которые возможно произвести только в специализированном производстве.

Задачей предлагаемого изобретения является упрощение конструкции термодатчика и повышение технологичности устройства.

Технический результат достигается тем, что в корпусе термодатчика закреплены два контакта и термочувствительный припой, корпус выполнен с внутренним каналом, в верхней части которого закреплен термочувствительный припой, обеспечивающий в расплавленном состоянии замыкание контактов, закрепленных в нижней части канала, при этом внутренний канал выполнен из материала, не смачивающегося припоем.

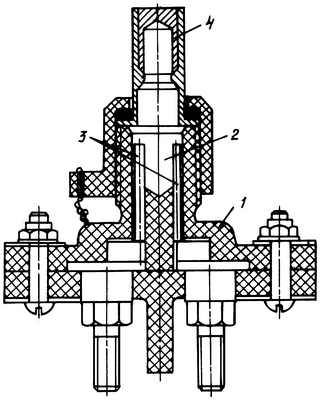

Предлагаемое устройство поясняется чертежом, где изображен термодатчик.

Термодатчик включает корпус 1 с внутренним каналом 2, в нижней части которого закреплены два контакта 3, в верхней части внутреннего канала 2 закреплен термочувствительный припой 4 (например, припой ПОСК 50-18). Внутренний канал 2 выполнен из материала, не смачивающегося термочувствительным припоем 4.

Пример конкретного выполнения: для восстановления работоспособности сработавшего термодатчика корпус 1 может быть выполнен из двух частей. Из диэлектрического материала (фторопласт) выполнена нижняя часть, из теплопроводного материала (алюминий) выполнена верхняя часть. Верхняя часть корпуса 1 может быть выполнена в виде гильзы с закраиной. Для того чтобы вся масса термочувствительного припоя 4 гарантированно расплавилась, необходимо, как можно дольше удерживать термочувствительный припой 4 в верхней части внутреннего канала 2, для этого верхняя часть канала может быть снабжена упором, проточкой или буртиком. Внутренний канал 2 в корпусе 1 как в части выполненной из фторопласта, так и в части выполненной из алюминия обладает свойством не смачиваемости термочувствительным припоем 4.

Термодатчик работает следующим образом:

При повышении температуры (например, в подкапотном пространстве авиационного двигателя) до критического значения, свидетельствующего о пожаре, верхняя часть корпуса 1 нагревается и термочувствительный припой 4 расплавляется и под воздействием гравитации движется по внутреннему каналу 2 вниз. Т.к. внутренний канал выполнен из не смачиваемого термочувствительным припоем 4 материала, то вся расплавленная его масса замыкает контакты 3.

Работоспособность термодатчика может быть восстановлена. Для восстановления работоспособности термодатчика его демонтируют, верхнюю часть термодатчика отделяют, разогревают термочувствительный припой 4, замыкающий контакты 3, и удаляют его из нижней части внутреннего канала 2. В верхней части внутреннего канала 2 закрепляют термочувствительный припой 4 и соединяют с нижней частью. Термодатчик закрепляют на рабочем месте и подсоединяют к системе сигнализации.

Изготовление предлагаемого термодатчика возможно на не специализированных предприятиях, без применения специализированного оборудования, что делает производство более технологичным, т.к. все входящие элементы устройства изготавливаются на токарном и на сверлильном станках – это упрощает конструкцию термодатчика и повышает технологичность заявляемого устройства при мелкосерийном производстве.

Формула изобретения

Термодатчик, включающий корпус, в котором закреплены два контакта и термочувствительный припой, отличающийся тем, что корпус выполнен с внутренним каналом, в верхней части которого закреплен термочувствительный припой, обеспечивающий в расплавленном состоянии замыкание контактов, закрепленных в нижней части канала, при этом внутренний канал выполнен из материала, не смачивающегося припоем.

РИСУНКИ
