Патент на изобретение №2301297
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РУСЛОВЫХ ПРОЦЕССОВ
(57) Реферат:
Изобретение относится к гидротехническому строительству, в частности к устройствам для регулирования течения потока и русловых процессов. Устройство содержит струенаправляющие элементы, несущие связи, фиксирующие русловые устройства и береговые опоры с натяжными устройствами. Струенаправляющие элементы выполнены в виде гидродинамических профилей из гибких материалов, закреплены за береговые опоры гибкими несущими связями и зафиксированы в придонной части потока грузами, прикрепленными в кормовой части. Повышается эффективность регулирования русловых процессов в широком диапазоне глубин потока, достигается мобильность перестройки режима работы, состоящая в возможности оперативного перехода от процесса размыва к намыву руслами, и улучшаются эксплуатационные характеристики элементов конструкции за счет применения гибких материалов для их изготовления, что способствует улучшению условий установки и эксплуатации. 3 ил.
Изобретение относится к гидротехническому строительству, в частности к устройствам для регулирования течения потока и русловых процессов. Известны технические решения [1, 2, 3], содержащие вертикально и горизонтально ориентированные в пространстве струенаправляющие элементы, которые располагаются в поверхностной или донной части потока, выполненные в виде пластин [1], брусьев [2] или гидродинамических струенаправляющих профилей (крыльев) [3], с отрицательной или положительной плавучестью, имеющих, как правило, жесткую конструкцию. Основными их недостатками являются невысокая эффективность регулирования русловых процессов, особенно при больших глубинах русла, невозможность оперативного перехода от размыва к намыву русла, большой вес, а также сложность монтажа, развертывания и установки. Наиболее близкой по технической сущности и достигаемому эффекту является струенаправляющая система М.В.Потапова [3], выбранная автором в качестве прототипа, содержащая струенаправляющие элементы в виде вертикально расположенных сегментных, стальных понтонов, одно- или двухрядные шарнирные фермы, донные якоря, береговые опоры с натяжными устройствами (береговые якоря с лебедками). Основным недостатком данного технического решения является то, что конструктивно рабочие элементы объекта-прототипа устанавливаются в поверхностной части речного потока и имеют низкую эффективность воздействия на русловой процесс при больших глубинах водотока. Кроме того, невозможен оперативный переход от процесса размыва к намыву русла. Устройство отличают сложность и трудоемкость работ при монтаже, развертывании и установке, а также большой вес. Задача, решаемая заявителем, – повышение эффективности регулирования русловых процессов в широком диапазоне глубин потока, достижение мобильности перестройки режима работы, состоящей в возможности оперативного перехода от процесса размыва к намыву русла, и улучшение эксплуатационных характеристик элементов конструкции за счет применения гибких материалов для их изготовления. Указанная цель достигается тем, что струенаправляющее устройство выполняется в виде гидродинамических профилей из гибких материалов, расположенных в придонной части потока, закрепленных на береговых опорах с помощью гибких несущих связей и зафиксированных в потоке грузами, прикрепленными в кормовой части. Сущность изобретения заключается в повышении эффективности регулирования русловых процессов, состоящем в увеличении уровня размыва или намыва при постоянной глубине потока или в сохранении показателей размыва и намыва с увеличением глубины потока. Это достигается за счет расположения струенаправляющих элементов в придонной части водотока и выполнения их в виде плавно обтекаемых гидродинамических профилей, например в форме профиля NACA или Жуковского. Мобильность перестройки режима работы предлагаемого устройства, состоящая в возможности оперативного перехода от процесса размыва к намыву русла, обеспечивается изменением угла атаки Эти признаки обладают существенной новизной и аналогов, порочащих существо изобретения, не выявлено. Предлагаемое изобретение поясняется чертежами, где на фиг.1 показана схема расположения устройства для регулирования русловых процессов в плане, на фиг.2, 3 – разрезы устройства для регулирования русловых процессов вдоль потока в режиме размыва и намыва дна русла соответственно. Предлагаемое изобретение содержит гибкие струенаправляющие элементы 1, помещенные в поток 2, закрепленные за береговые опоры 3 с помощью гибких несущих связей (переднего и заднего канатов) 4 и зафиксированные в придонной части потока под углом атаки Устройство для регулирования русловых процессов работает следующим образом. Поток 2, направляемый струенаправляющими элементами 1, воздействуя на дно водотока, образует область размыва 9 и область русловых отложений 10. При регулировке угла атаки Гибкие струенаправляющие элементы могут быть выполнены из составных полотнищ, соединенных между собой монтажными водонепроницаемыми поясами шлаговой петлевой шнуровкой. Герметизация соединений обеспечивается сворачиванием фартуков соседних секций в плотный рулон. Секции струенаправляющего элемента можно изготовить из тканых и резинотканевых материалов. Конструкции, выполненные из таких материалов, легко транспортируются и устанавливаются в нужном створе, все составные элементы могут быть изготовлены в заводских условиях, что позволяет унифицировать их конструкцию и снизить стоимость. Упругость и гибкость материала позволяют конструкции противостоять разрушению от ударных нагрузок, что продлевает срок эксплуатации. Такая конструкция повышает эффективность регулирования руслового процесса, при увеличении глубины потока, обеспечивает оперативность перестройки режима работы и уменьшает массогабаритные характеристики, что способствует улучшению условий установки и эксплуатации. Источники информации 1. Будыка С.Х. Водный транспорт леса/ С.Х.Будыка. – Минск: Вышэйшая школа, 1970. – С.266-267. 2. Замарин Е.А. Гидротехнические сооружения/ Е.А. Замарин, В.В.Фандеев. – М.: Сельхозгиз, 1960. – С.146. 3. Гидротехнические сооружения/ Н.П.Розанов, Я.В.Бочкарев, В.С.Лапшенов и др. – М.: Агропромиздат, 1985. – С.319-320.
Формула изобретения
Устройство для регулирования русловых процессов, содержащее струенаправляющие элементы, несущие связи, фиксирующие русловые устройства и береговые опоры с натяжными устройствами, отличающееся тем, что струенаправляющие элементы выполнены в виде гидродинамических профилей из гибких материалов, закреплены за береговые опоры гибкими несущими связями и зафиксированы в придонной части потока грузами, прикрепленными в кормовой части.

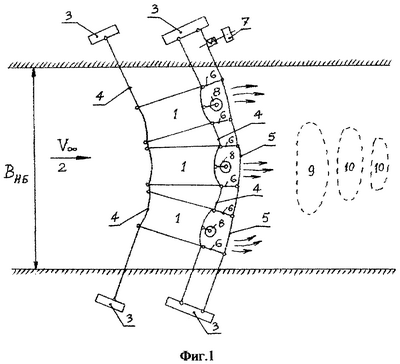

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.11.2007
Извещение опубликовано: 27.06.2009 БИ: 18/2009
|
||||||||||||||||||||||||||
струенаправляющих элементов с помощью гибких несущих связей. Улучшение эксплуатационных характеристик элементов конструкции, состоящее в повышении срока эксплуатации, снижении транспортных и монтажных затрат и стоимости за счет возможности унификации составных частей, обеспечивается использованием гибких материалов для изготовления струенаправляющих элементов.
