Патент на изобретение №2301184
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ КОММУНИКАЦИЙ
(57) Реферат:
Изобретение относится к ракетно-космической технике, а также может быть использовано в других отраслях народного хозяйства, где необходимо быстрое дистанционное разделение коммуникаций: кабелей, тросов, труб небольших диаметров и т.д. Предлагаемое устройство содержит П-образный коробчатый корпус и установленные в нем детонирующий удлиненный заряд, плоский поршень с ножом, который зафиксирован штифтом, и наковальню. Заряд размещен в торцевой стенке корпуса перед поршнем. Наковальня выполнена в виде прямоугольной пластины. Техническим результатом изобретения является обеспечение возможности перерезания большого объема коммуникаций без значительного увеличения габаритов и массы устройства. 4 ил.
Изобретение относится к ракетно-космической технике, а также может быть использовано в других отраслях народного хозяйства, где необходимо мгновенное дистанционное разделение коммуникаций: кабелей, тросов, труб небольших диаметров и т.д. Известно устройство для разделения коммуникаций, содержащее корпус с установленным в нем пиропатроном, поршень с ножом и наковальню [1]. Основным недостатком такого устройства является невозможность использования его для разделения больших объемов коммуникаций. Наиболее близкими по технической сущности является устройство для разделения коммуникаций [2], содержащее корпус с установленными в нем пиротехническими средствами, поршнем с ножом, зафиксированным штифтом, и наковальней. Такое техническое решение, обладая высокой надежностью, имеет существенный недостаток – ограниченный объем коммуникаций, подлежащих перерезанию. В качестве источника, создающего усилие резания, используют пиропатрон и классический цилиндр с поршнем круглого сечения. Как правило, такие устройства предназначены для перерезания либо одиночных кабелей и канатов, либо небольших пучков кабелей или парашютных строп. В таком устройстве для создания больших усилий требуется значительное увеличение диаметров цилиндра и поршня, либо увеличение их прочности. В любом случае это приводит к увеличению габаритов и массы устройства. Для перерезания значительных объемов коммуникаций использование его становится невыгодным. В этом устройстве весовые и габаритные характеристики возрастают прямо пропорционально квадрату диаметра поршня, который определяется объемом разделяемых коммуникаций, так как корпус и поршень устройства имеют цилиндрическую форму. Задачей предлагаемого изобретения является перерезание коммуникаций большого объема. Это достигается тем, что в устройстве для разделения коммуникаций, содержащем корпус с установленными в нем пиротехническими средствами, поршнем с ножом, зафиксированным штифтом, и наковальней, корпус выполнен в виде короба П-образного сечения с размещенным в торцевой стенке детонирующим удлиненным зарядом, под которым расположен выполненный плоским поршень с ножом, при этом наковальня выполнена в виде прямоугольной пластины. Техническим результатом, достигаемым с помощью предлагаемого изобретения, является снижение габаритно-массовых характеристик устройства. Изобретение поясняется чертежами, где на фиг.1 показан общий вид устройства до разделения; фиг.2 – сечение А-А; фиг.3 – общий вид устройства после разделения; фиг.4 – сечение Б-Б. Устройство содержит корпус 1 в виде короба П-образного сечения, вдоль торцевой стенки которого размещены детонирующий удлиненный заряд (ДУЗ) 2 с электродетонатором 3. Под ДУЗ расположен плоский поршень с ножом 4, удерживаемый в корпусе 1 штифтом 5. Наковальня 6 в виде прямоугольной пластины соединена с корпусом 1 разъемным соединением с помощью, например, болтов. Между ножом 4 и наковальней 6 образован зазор h, через который проходят разрезаемые коммуникации 7. Наковальню 6 монтируют на силовом элементе конструкции, например, летательного аппарата, на ней размещают разрезаемые коммуникации 7, а затем на наковальню 6 устанавливают корпус 1 в сборе с остальными элементами устройства. Работает устройство следующим образом. Электрический сигнал (ток) подают на детонатор 3, который инициирует ДУЗ 2. В исходном положении поршень с ножом 4 удерживается с помощью штифта 5. При срабатывании ДУЗа за счет ударного воздействия и давления газов срезается штифт 5, и поршень с ножом 4, двигаясь в сторону наковальни 6, перерезает коммуникации 7. В этом устройстве увеличение объема перерезаемых коммуникаций производится за счет увеличения только линейного размера L устройства при фиксированных размерах поперечного сечения корпуса 1 и высоты Н (фиг.1). Высота Н определяется в основном диаметром (высотой) одного из разделяемых элементов, имеющих наибольший габарит по высоте. Например, если это кабель, то диаметром наибольшего кабеля. Прибавив к размеру зазора h ход поршня и толщину торцевой стенки корпуса, получим высоту Н устройства для разделения коммуникаций. Остальные кабели раскладывают в линию в установленный зазор между ножом и наковальней. Габариты поперечного сечения устройства на единицу длины определяются толщиной стенок корпуса и плоского поршня. Таким образом получаем вес единицы длины устройства. При увеличении объема коммуникаций увеличивается только линейный размер устройства. Следовательно, вес и габариты имеют линейную зависимость от величины перерезаемых коммуникаций, а не квадратичную, как это имеет место в прототипе. Предлагаемое техническое решение позволяет значительно снизить массу устройства и уменьшить его габариты. Источники информации 1. Вспомогательные системы ракетно-космической техники. Перевод с английского, М.: Мир, 1970, с.129-130. 2. Колесников К.С., Козлов В.И., Кокушкин В.В. Динамика разделения летательных аппаратов. М.: Машиностроение, 1977, с.32.
Формула изобретения
Устройство для разделения коммуникаций, содержащее корпус с установленными в нем пиротехническими средствами, поршнем с ножом, который зафиксирован штифтом, и наковальней, отличающееся тем, что корпус выполнен в виде короба П-образного сечения с размещенным в его торцевой стенке детонирующим удлиненным зарядом, под которым расположен выполненный плоским поршень с ножом, при этом наковальня выполнена в виде прямоугольной пластины.

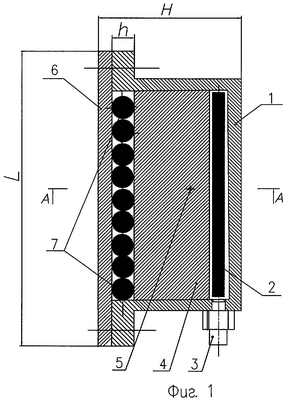

РИСУНКИ
|
||||||||||||||||||||||||||
