Патент на изобретение №2301118

(54) СПОСОБ ПРОИЗВОДСТВА ШВЕЛЛЕРОВ

(57) Реферат:

Изобретение относится к области металлургии, конкретно к прокатному производству, и может быть использовано при получении стальных равнополочных швеллеров. Заготовку нагревают, прокатывают за несколько проходов в горизонтальных и вертикальных валках с калибрами в профильную полосу, формируют развернутый профиль, охлаждают и подвергают холодной правке швеллера с подгибанием полок. Прокатку в последнем проходе осуществляют с формированием угла между стенкой и полкой швеллера, равного 88,4-89,5°, а при холодной правке полки подгибают на угол 5,5-12,0°, что обеспечивает повышении качества и выхода годного. 1 ил., 1 табл.

Изобретение относится к области металлургии, конкретно к прокатному производству, и может быть использовано при получении стальных равнополочных швеллеров.

Известен способ производства швеллеров, включающий горячую прокатку профильной полосы с формированием в чистовой клети профиля с изогнутой стенкой и последующую правку профиля на роликоправильной машине, причем при формировании профиля в чистовой клети на участках наружной поверхности его стенки, прилегающих к углам профиля, формируют утолщения трапециевидной формы с регламентированными размерами, которые затем раскатывают в процессе холодной правки [1].

Недостатки известного способа состоят в том, что при холодном пластическом деформировании утолщенной стенки происходит продольное искривление и искажение формы поперечного сечения швеллеров, что снижает их качество и выход годного.

Известен также способ производства профильной полосы в виде швеллера, включающий разогрев стальной заготовки квадратного сечения и последующую многопроходную прокатку в горизонтальных и вертикальных валках с калибрами, с формированием развернутого профиля с изогнутой стенкой, с углом между полкой и стенкой, равным 90°С, и последующим подгибанием полок в калибрах валков с одновременным обжатием для получения заданного поперечного сечения готового швеллера. После охлаждения швеллеры подвергают холодной правке на роликоправильной машине [2].

Недостатки известного способа состоят в том, при охлаждении из-за термических поводок швеллер приобретает искаженную форму поперечного сечения, что затрудняет его холодную правку, снижает качество швеллеров и выход годного.

Наиболее близким по своей технической сущности и достигаемым результатам к предлагаемому изобретению является способ прокатки швеллеров, включающий многопроходное деформирование профильной полосы в горизонтальных и вертикальных валках с калибрами, с формированием развернутого профиля, охлаждение до комнатной температуры и последующую холодную правку на роликоправильной машине с подгибом полок на угол 10-14° [3] – прототип.

Недостатки известного способа состоят в следующем. В процессе охлаждения прокатанных швеллеров от температуры конца прокатки до комнатной температуры происходит искажение формы их поперечного сечения (поводка), в результате которого полки швеллера отклоняются наружу из-за увеличения угла между полкой и стенкой. Последующая холодная правка полностью не устраняет искажения углов швеллера и нарушения точности его размеров. В результате снижается качество швеллеров и выход годного.

Техническая задача, решаемая изобретением, состоит в повышении качества и выхода годного.

Для решения поставленной технической задачи в известном способе производства швеллеров, включающем нагрев заготовки, многопроходную прокатку профильной полосы в горизонтальных и вертикальных валках с калибрами с формированием развернутого профиля с изогнутой стенкой, охлаждение и последующую холодную правку с подгибанием полок, согласно предложению прокатку в последнем проходе осуществляют с формированием угла между стенкой и полкой швеллера, равного 88,4-89,5°, а при холодной правке полки подгибают на угол 5,5-12,0°.

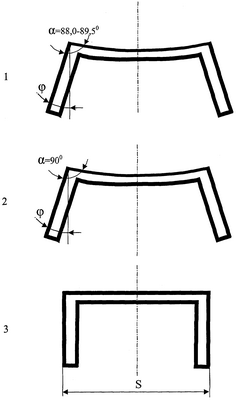

Сущность предложенного изобретения поясняется изображенными на чертеже профилями поперечного сечения швеллера: после выхода из валков последней клети (профиль 1), после охлаждения (профиль 2) и после холодной правки (профиль 3).

Для устранения влияния термических поводок при охлаждении прокатанного швеллера первоначально углы между стенкой и полкой формируют меньшими заданного прямого угла (на 0,5-1,6°). В процессе охлаждения швеллера от температуры Т_кп=950-1050°С внешняя его поверхность остывает быстрее. Следовательно, длина наружного контура поперечного сечения сокращается, что сопровождается увеличением углов между стенкой и полками до 90°. При последующей холодной правке, когда полки швеллера развернутой формы подгибают на угол =5,5-12,0° к вертикали, углы между стенкой и полками остаются прямыми, т.к. обладают наибольшей жесткостью, и в результате их поворота полки швеллера занимают заданное положение, швеллер приобретает правильную форму поперечного сечения, не имеющую искажений.

Экспериментально установлено, что величина угла между стенкой и полкой швеллера, равная =88,4-89,5°, компенсирует термическую поводку при остывании швеллера от температуры конца прокатки Т_кп=950-1050°С.

Следует отметить, что указанный интервал Т_кп является общепринятым в практике сортопрокатного производства, т.к. при Т_кп ниже 950°С или выше 1050°С имеет место ухудшение механических свойств стального проката.

Увеличение угла более 89,5° приводит к тому, что не достигается полная компенсация отрицательного влияния термической поводки, поэтому даже после холодной правки швеллер имеет искаженную форму. Уменьшение этого угла менее 88,4° приводит к «перекомпенсации»: термическая поводка в процессе охлаждения швеллера не способна увеличить угол до заданного значения, равного 90°. Это снижает качество и выход годных швеллеров.

При подгибании полок в процессе холодной правки швеллера на угол менее 5,5° швеллер имеет искаженную (вогнутую) форму стойки, размер S остается больше заданного значения. При подгибании полок на угол более 12,0° происходит искажение углов , поэтому размер S становится меньше заданного значения. В результате снижается качество и выход годного.

Пример реализации способа

Заготовку квадратного сечения 125×125 мм из стали марки Ст3сп нагревают в газовой печи до температуры 1250°С, транспортируют к линии рабочих клетей сортопрокатного стана 350 и осуществляют ее прокатку в профильную полосу в горизонтальных и вертикальных валках с калибрами. В процессе прокатки за 13 проходов формируют развернутый симметричный профиль швеллера №10 (профиль 1 на чертеже) с углами между стенкой и каждой из полок, равными =88,75°. Углы отклонения полок от вертикальной оси =8,5°. Заданные значения углов обеспечивают соответствующим выполнением ручьев и выпусков последнего чистового калибра. Стенка развернутого швеллера имеет вогнутую форму с радиусом кривизны 200 мм. Температуру профильной полосы в последнем, 13-м проходе, поддерживают равной Т_кп=950°С.

Прокатанный швеллер охлаждают на воздухе до температуры окружающей среды. В процессе охлаждения происходит термическое коробление швеллера, за счет которого углы увеличиваются до 90° (профиль 2 на чертеже). После этого швеллер подвергают холодной правке на роликоправильной машине с устранением вогнутости стойки и подгибом полок на угол =8,5°. В результате холодной правки швеллер приобретает заданную форму, его размер S=100 мм точно соответствует ширине стойки, а углы между стойкой и полками равны =90° (профиль 3 на чертеже). Точное выполнение профиля обеспечивает повышение качества швеллеров и увеличивает выход кондиционной продукции, а увеличение углов выпусков снижает расход валков.

Варианты реализации способа производства швеллеров и показатели их эффективности приведены в таблице.

Таблица Режимы производства швеллеров и показатели их эффективности
№ п/п	, град.	, град	Нарушение формы профиля	Выход годного %
1.	87,5	5,0	присутств.	86,7
2.	88,4	5,5	отсутств.	99,5
3.	88,75	8,5	отсутств.	99,9
4.	89,5	12,0	отсутств.	99,6
5.	90,0	13,0	присутств.	85,7
6.	90,0	6,0	присутств.	84,2

Как следует из таблицы, при осуществлении предложенного способа (варианты 2-4) достигается повышение качества и выхода годных швеллеров. В случаях запредельных значений заявленных параметров (варианты 1 и 5) или реализации способа-прототипа (вариант 6) качество швеллеров и выход годного снижаются.

Технико-экономические преимущества предложенного способа состоят в следующем. Прокатка в последнем проходе с формированием угла между стенкой и полкой швеллера, равного 88,4-89,5°, и подгиб полок при холодной правке на угол 5,5-12,0° обеспечивает полную компенсацию искажений профиля от действия термических поводок, возникающих в процессе охлаждения швеллеров. Благодаря этому достигается повышение качества швеллеров и увеличивается выход кондиционной продукции.

За базовый объект принят способ-прототип. Использование предложенного способа обеспечит увеличение рентабельности производства швеллеров на 10-15%.

Источники информации

1. Авт. свид. СССР №1678469, МПК В21В 1/08, 1991 г.

2. А.П.Грудев и др. Технология прокатного производства. М., Металлургия, 1994, с.188-191, 209-211.

3. Патент Российской Федерации №2111803, МПК В21В 1/08, 1998 г. – прототип.

Формула изобретения

Способ производства швеллеров, включающий нагрев заготовки, многопроходную прокатку профильной полосы в горизонтальных и вертикальных валках с калибрами с формированием развернутого профиля с изогнутой стенкой, охлаждение и последующую холодную правку с подгибанием полок, отличающийся тем, что прокатку в последнем проходе осуществляют с формированием угла между стенкой и полкой швеллера, равного 88,4-89,5°, а при холодной правке полки подгибают на угол 5,5-12,0°.
