Патент на изобретение №2300645
|
||||||||||||||||||||||||||
(54) АЭРОДИНАМИЧЕСКИЙ ГЛУШИТЕЛЬ ШУМА
(57) Реферат:
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Технический результат – повышение эффективности шумоглушения. Глушитель шума содержит впускной патрубок и жестко связанный с ним корпус из пористого материала. Корпус содержит основание, выполненное в виде стакана с буртиком в его верхней части, с которым взаимодействуют по крайней мере два элемента из пористого материала в виде цилиндрических внешней и внутренней втулок, верхние основания которых соединены с крышкой, имеющей буртик для фиксации втулок, и жестко соединены с основанием цилиндрического стакана посредством резьбовой шпильки, расположенной соосно стакану, втулкам и крышке и имеющей на концах шайбы и гайки. Отношение высоты всего корпуса (А+С) к высоте втулок из пористого материала В находится в диапазоне оптимальных величин: (А+С)/В=1,5…2,5, а отношение диаметра d внутренней втулки к диаметру D внешней втулки из пористого материала находится в диапазоне оптимальных величин: d/D=0,3…0,7, а отношение толщины b втулок из пористого материала к их высоте В находится в диапазоне оптимальных величин: b/В=0,05…0,1. 3 з.п. ф-лы, 1 ил.
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Наиболее близким техническим решением по технической сущности является глушитель шума выхлопа, содержащий впускной патрубок и примыкающий к нему корпус из пористого материала (а.с. СССР №666279, F01N 1/24, 1972 г. – Прототип). Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах. Технический результат – повышение эффективности шумоглушения. Это достигается тем, что в глушителе шума, содержащем впускной патрубок и жестко связанный с ним корпус из пористого материала, корпус содержит основание, выполненное в виде стакана с буртиком в его верхней части, с которым взаимодействуют по крайней мере два элемента из пористого материала в виде цилиндрических внешней и внутренней втулок, верхние основания которых соединены с крышкой, имеющей буртик для фиксации втулок, и жестко соединены с основанием цилиндрического стакана посредством резьбовой шпильки, расположенной соосно стакану, втулкам и крышке и имеющей на концах шайбы и гайки, причем отношение высоты всего корпуса (А+С) к высоте втулок из пористого материала В находится в диапазоне оптимальных величин: (А+С)/В=1,5…2,5, а отношение диаметра d внутренней втулки к диаметру D внешней втулки из пористого материала находится в диапазоне оптимальных величин: d/D=0,3…0,7, а отношение толщины b втулок из пористого материала к их высоте В находится в диапазоне оптимальных величин: b/В=0,05…0,1. Втулки могут быть выполнены из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45 %, или в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас, или из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника. На чертеже представлен фронтальный разрез предлагаемого глушителя шума. Глушитель шума содержит впускной патрубок 2 и жестко связанный с ним корпус 1. Корпус содержит основание 1, выполненное в виде стакана с буртиком 3 в его верхней части 4, с которым взаимодействуют по крайней мере два элемента 5 и 6 из пористого материала в виде цилиндрических внешней 5 и внутренней 6 втулок, верхние основания которых соединены с крышкой 7, имеющей буртик для фиксации втулок, и жестко соединены с основанием 1 цилиндрического стакана посредством резьбовой шпильки 8, расположенной соосно стакану 1, втулкам 5 и 6 и крышке 7 и имеющей на концах шайбы 10 и 11 и гайки 9 и 12. Отношение высоты всего корпуса 1 (А+С) к высоте В втулок 5 и 6 из пористого материала находится в диапазоне оптимальных величин: (А+С)/В=1,5…2,5, а отношение диаметра d внутренней втулки 6 к диаметру D внешней втулки 5 из пористого материала находится в диапазоне оптимальных величин: d/D=0,3…0,7, а отношение толщины b втулок 5 и 6 из пористого материала к их высоте В находится в диапазоне оптимальных величин: b/В=0,05…0,1. Втулки 5 и 6 могут быть выполнен из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45 %, или в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас (не показано), например проволочный каркас, или из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника. Глушитель шума работает следующим образом. Звуковые волны вместе с турбулентным потоком сжатого воздуха от пневматического оборудования поступают через впускной патрубок 2, через его отверстие в корпус 1. При этом явление лучевого эффекта полностью исключается за счет наличия втулок 5 и 6 из пористого материала, а эффективность шумоглушения возрастает за счет подбора геометрических параметров корпуса и втулок и пористости структуры предлагаемых шумопоглощающих материалов.
Формула изобретения
1. Глушитель шума, содержащий впускной патрубок и жестко связанный с ним корпус, содержащий элементы из пористого материала, отличающийся тем, что корпус содержит основание, выполненное в виде стакана с буртиком в его верхней части, с которым взаимодействуют по крайней мере два элемента из пористого материала в виде цилиндрических внешней и внутренней втулок, верхние основания которых соединены с крышкой, имеющей буртик для фиксации втулок, и жестко соединены с основанием цилиндрического стакана посредством резьбовой шпильки, расположенной соосно стакану, втулкам и крышке и имеющей на концах шайбы и гайки, причем отношение высоты всего корпуса (А+С) к высоте втулок из пористого материала В находится в диапазоне оптимальных величин: (А+С)/В=1,5…2,5, а отношение диаметра d внутренней втулки к диаметру D внешней втулки из пористого материала находится в диапазоне оптимальных величин: d/D=0,3…0,7, а отношение толщины b втулок из пористого материала к их высоте В находится в диапазоне оптимальных величин: b/В=0,05…0,1. 2. Глушитель шума по п.1, отличающийся тем, что втулки выполнены из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45%. 3. Глушитель шума по п.1, отличающийся тем, что втулки выполнены в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас. 4. Глушитель шума по п.1, отличающийся тем, что втулки выполнены из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника.

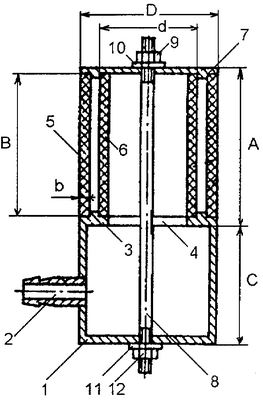

РИСУНКИ
|
||||||||||||||||||||||||||
