Патент на изобретение №2300639
|
||||||||||||||||||||||||||
(54) АЭРОДИНАМИЧЕСКИЙ ГЛУШИТЕЛЬ ВЫПУСКА
(57) Реферат:
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Технический результат – повышение эффективности шумоглушения. Глушитель шума содержит впускной патрубок и жестко связанный с ним корпус, содержащий шумопоглощающий элемент. Корпус содержит патрубок, выполненный в виде одной из боковых крышек корпуса, имеющей коническую и цилиндрическую части. Перпендикулярно к оси цилиндрической части установлена вставка, содержащая два перфорированных диска, между которыми размещен шумопоглощающий элемент, поджимаемый посредством резьбовых поверхностей другой крышкой корпуса, в которой выполнены выходные отверстия. Отношение длины Н корпуса к его диаметру D находится в диапазоне оптимальных величин: H/D=1,0…1,5. 3 з.п. ф-лы, 1 ил.
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Наиболее близким техническим решением по технической сущности является глушитель шума выхлопа, содержащий впускной патрубок, и примыкающий к нему корпус из пористого материала (а.с. СССР №666279, F01N 1/24, 1972 г. – прототип). Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах. Технический результат – повышение эффективности шумоглушения. Это достигается тем, что в глушителе шума, содержащем впускной патрубок и жестко связанный с ним корпус из пористого материала, корпус содержит патрубок, выполненный в виде одной из боковых крышек корпуса, имеющей коническую и цилиндрическую части, причем перпендикулярно к оси цилиндрической части установлена вставка, содержащая два перфорированных диска, между которыми размещен шумопоглощающий элемент, поджимаемый посредством резьбовых поверхностей другой крышкой корпуса, в которой выполнены выходные отверстия, причем отношение длины Н корпуса к его диаметру D находится в диапазоне оптимальных величин: H/D=1,0…1,5. Шумопоглощающий элемент 6 может быть выполнен из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45%, или в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас (на чертеже не показано), например проволочный каркас, или из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника. На чертеже представлен фронтальный разрез предлагаемого глушителя шума. Глушитель шума содержит впускной патрубок 2 с отверстием 3 и жестко связанный с ним корпус. Корпус содержит патрубок, выполненный в виде одной из боковых крышек 2, имеющей коническую и цилиндрическую части, причем перпендикулярно к оси цилиндрической части установлена вставка, содержащая два перфорированных диска 6 и 8, между которыми размещен шумопоглощающий элемент 7, поджимаемый посредством резьбовых поверхностей другой крышкой корпуса 1, в которой выполнены выходные отверстия 4, причем отношение длины Н корпуса к его диаметру D находится в диапазоне оптимальных величин: H/D=1,0…1,5. Диаметр 5 перфорации дисков 6 и 8 выбирается в диапазоне 1…5 мм. Шумопоглощающий элемент 7 может быть выполнен из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45%, или в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас (на чертеже не показано), например проволочный каркас, или из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника. Глушитель шума работает следующим образом. Звуковые волны вместе с турбулентным потоком сжатого воздуха от пневматического оборудования поступают через впускной патрубок 2, через его отверстие 3 в корпус. При этом явление лучевого эффекта полностью исключается за счет наличия перфорированных дисков 6 и 8, между которыми размещен шумопоглощающий элемент 7. Эффективность шумоглушения возрастает за счет подбора геометрических параметров корпуса и пористости структуры предлагаемых шумопоглощающих материалов.
Формула изобретения
1. Глушитель шума, содержащий впускной патрубок и жестко связанный с ним корпус, содержащий шумопоглощающий элемент, отличающийся тем, что корпус содержит патрубок, выполненный в виде одной из боковых крышек корпуса, имеющей коническую и цилиндрическую части, причем перпендикулярно к оси цилиндрической части установлена вставка, содержащая два перфорированных диска, между которыми размещен шумопоглощающий элемент, поджимаемый посредством резьбовых поверхностей другой крышкой корпуса, в которой выполнены выходные отверстия, причем отношение длины Н корпуса к его диаметру D находится в диапазоне оптимальных величин: H/D=1,0…1,5. 2. Глушитель шума по п.1, отличающийся тем, что шумопоглощающий элемент выполнен из металлокерамики со степенью пористости, находящейся в диапазоне оптимальных величин: 30…45%. 3. Глушитель шума по п.1, отличающийся тем, что шумопоглощающий элемент выполнен в виде послойной и перекрестной намотки из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас. 4. Глушитель шума по п.1, отличающийся тем, что шумопоглощающий элемент выполнен из жесткого пористого шумопоглощающего материала, например металлопоролона или камня-ракушечника.

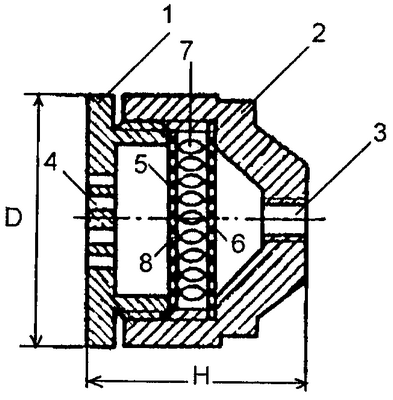

РИСУНКИ
|
||||||||||||||||||||||||||
