Патент на изобретение №2300399

(54) ДРЕНАЖ МОЧЕВЫХ ПУТЕЙ

(57) Реферат:

Изобретение относится к медицине, а именно к урологии, и может быть использовано для дренирования различных (пиелоуретерального, уретероуретерального и уретеровезикального) анастомозов, а также соустий при деривации мочи после цистэктомии в непрерывную кишечную трубку, подвесные уростомы или ортотопический кишечный кондуит. Дренаж мочевых путей выполнен из упругого биоинертного полимерного материала диаметром 5-10 Ch с возможностью установки при помощи проводника. Дренаж выполнен в виде спирали длиной 7-10 см и шагом 5-7 витков на 1 см из биоинертной упругой органической полимерной нити диаметром 0,2-0,4 мм, которая продолжается неспиральной частью из этого же материала длиной до 40 см. Предлагаемый дренаж обеспечивает адекватное дренирование как за счет большего соотношения диаметр/длина, так и по причине отсутствия сплошной стенки, предупреждает атонию мочеточника и снижает вероятность периуретерита за счет ограничения площади контакта между дренажом и мочеточником и большей эластичности дренажа. 7 ил.

Изобретение относится к области медицины, а именно к урологии, и может быть использовано для дренирования различных (пиелоуретерального, уретероуретерального и уретеровезикального) анастомозов, а также соустий при деривации мочи после цистэктомии в непрерывную кишечную трубку, подвесные уростомы или ортотопический кишечный кондуит.

Известны различные виды внутренних и наружных катетеров-стентов (Аляев Ю.Г. Внутреннее дренирование мочевых путей у больных нефролитиазом / Ю.Г.Аляев, Л.М.Рапопорт, В.И.Руденко. – Ярославль: “МТК плюс”, 2004. – С.18-39), представляющих собой трубку из полимерного биоинертного материала диаметром 5-10 Ch (1,5-3 мм) с боковыми перфорационными отверстиями, длина которых колеблется от 22-28 см (внутренние дренажи) до 40-45 см (наружные дренажи) (фиг.1).

К недостаткам таких дренажей относятся:

1. Большая вероятность обтурации детритом и солями вследствие малого соотношения диаметр/длина;

2. При окклюзии на любом уровне практически полностью теряются дренажные свойства, от чего не предохраняют боковые отверстия;

3. Нахождение дренажа по всей длине мочеточника вызывает нарушение его перистальтики и развитие уретерита, что приводит к атонии мочеточника после удаления стента;

4. Для удаления внутренних дренажей необходимо эндоскопическое вмешательство;

5. Использование наружных стентов ограничивает возможность дренирования пузырно-уретрального сегмента, что необходимо в ходе ортотопической пластики мочевого пузыря.

Задача изобретения – обеспечить адекватное дренирование при выполнении пиелоуретеро-, уретероуретеро-, уретероцисто- или уретерорезервуароанастомоза и предупредить развитие посткатетеризационой атонии мочеточника и уретерита.

Задача изобретения достигается тем, что для адекватного дренирования созданного анастомоза предлагается использовать спираль диаметром 5-10 Ch (1,5-3 мм), длиной 7-10 см и шагом 5-7 витков на 1 см из биоинертной упругой органической полимерной нити диаметром 0,2-0,4 мм, продолжающейся неспиральной частью из этого же материала. Данное устройство обладает хорошими дренажными свойствами как за счет большего соотношения диаметр/длина, так и по причине отсутствия сплошной стенки. Вероятность атонии мочеточника и периуретерита снижается за счет ограничения площади контакта между дренажом и мочеточником и большей эластичности спирального дренажа. Кроме того, упрощается удаление дренажа и не затрудняется дренирование пузырно-уретрального сегмента.

Отличительные признаки:

1) дренаж выполнен в виде спирали, и отсутствие сплошной стенки обеспечивает лучшие дренажные свойства;

2) спираль дренажа выполнена из полимерной упругой биоинертной нити диаметром 0,2-0,4 мм, что увеличивает эластичность дренажа;

3) спираль дренажа продолжается в неспиральную часть длиной до 40 см, предназначенную для удаления дренажа, такое техническое решение упрощает удаление дренажа при диаметре дренажного канала не более 0,4 мм;

4) спираль дренажа имеет ограниченную длину 7-10 см, т.е. шинирует только оперируемый сегмент мочевыводящих путей, что снижает вероятность атонии мочеточника и периуретерита.

Изобретение поясняется следующими чертежами:

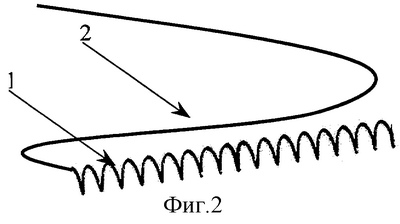

фиг.2 – спиральный дренаж;

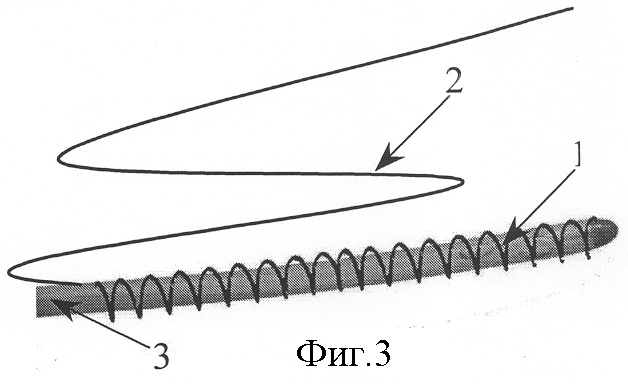

фиг.3 – вид спирального дренажа с проводником;

фиг.4 – дренирование лоханочно-мочеточникового сегмента;

фиг.5 – дренирование пузырно-мочеточникового сегмента через эпицистостому;

фиг.6 – дренирование пузырно-мочеточникового сегмента через стенку мочевого пузыря;

фиг.7 – дренирование пузырно-мочеточникового сегмента через уретральный катетер.

Предлагаемый дренаж представляет из себя спираль 1 диаметром 5-10 Ch (1,5-3 мм), длиной 7-10 см и шагом 5-7 витков на 1 см из биоинертной упругой органической полимерной нити диаметром 0,2-0,4 мм, продолжающейся неспиральной частью 2 из этого же материала длиной до 40 см, предназначенной для последующего извлечения дренажа (фиг.2). Дренаж устанавливается интраоперационно при помощи проводника 3 (фиг.3), на котором и формируется анастомоз, затем проводник 3 удаляется.

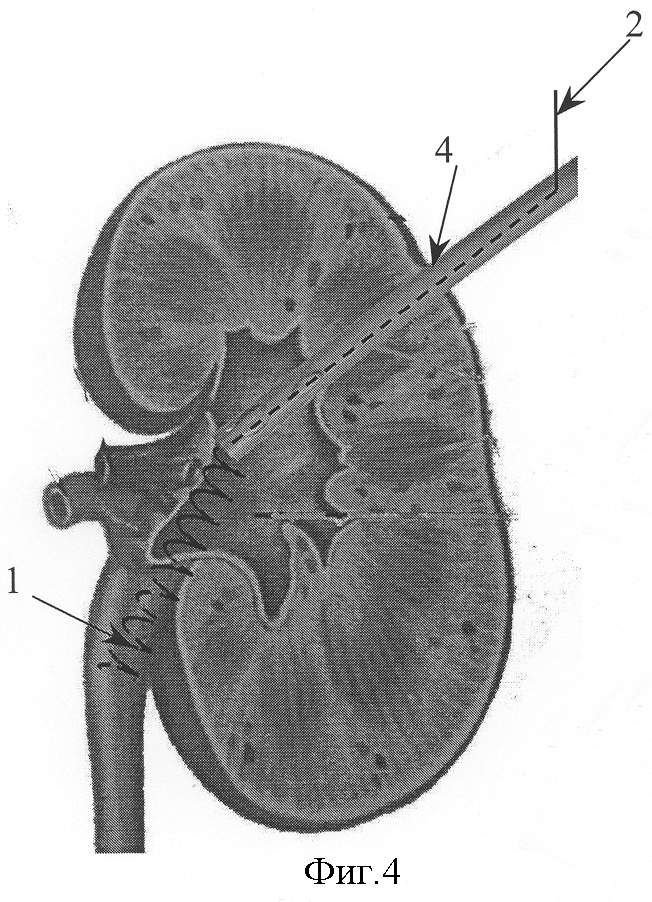

На фиг.4 показано дренирование лоханочно-мочеточникового сегмента. Неспиральная часть 2 небольшого (0,2-0,4 мм) диаметра не нарушает функции нефростомического дренажа 4 и обеспечивает удаление спирального дренажа 1 с оставлением нефростомы 4 для последующей оценки проходимости лоханочно-мочеточникового сегмента.

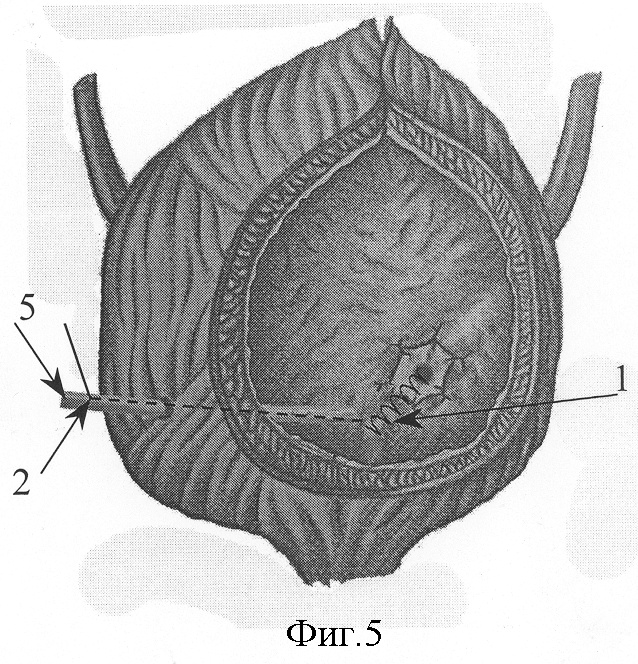

На фиг.5 показано дренирование пузырно-мочеточникового сегмента через эпицистостому 5 после уретероцистонеостомии.

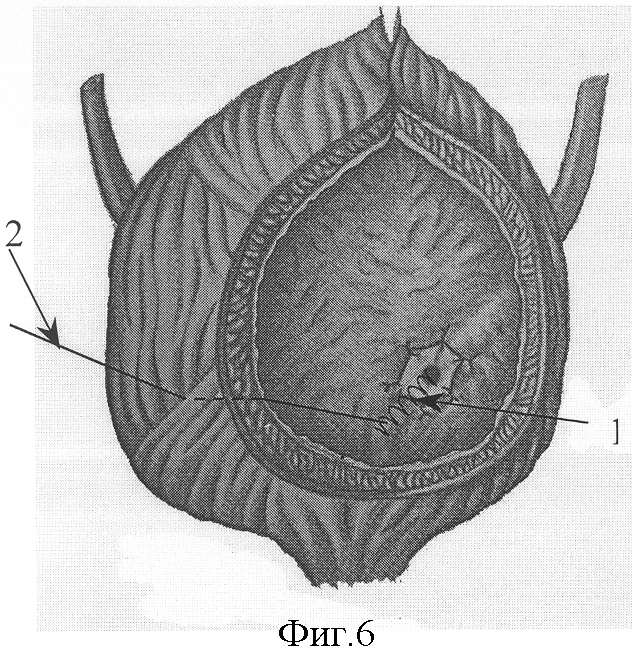

На фиг.6 показано дренирование пузырно-мочеточникового сегмента через стенку мочевого пузыря после уретероцистонеостомии. Удаление спирального дренажа не оставит широкого дренажного канала.

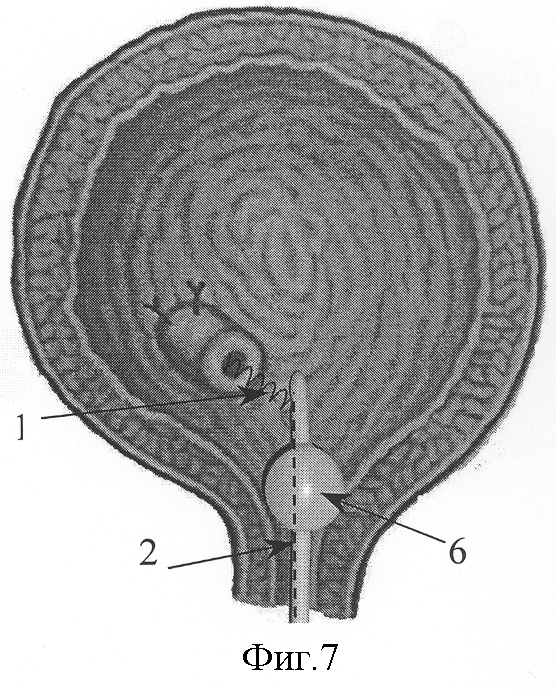

На фиг.7 показано дренирование пузырно-мочеточникового сегмента через уретральный катетер 6 после уретероцистонеостомии.

Наличие неспиральной части 2 предполагает возможность атравматичного извлечения данного дренажа как до, так и после удаления эпицистостомического 5 или уретрального 6 катетеров. Кроме того, спиральный дренаж не суживает просвета последних, потому что диаметр нити не превышает 0,4 мм.

Таким образом, спиральный дренаж может быть рекомендован к клиническому использованию в урологии. Предлагаемое устройство обеспечивает адекватное дренирование как за счет большего соотношения диаметр/длина, так и по причине отсутствия сплошной стенки. Предупреждается атония мочеточника и снижается вероятность периуретерита за счет ограничения площади контакта между дренажом и мочеточником и большей эластичности дренажа. Кроме того, упрощается удаление дренажа и не затрудняется дренирование пузырно-уретрального сегмента.

Формула изобретения

Дренаж мочевых путей, выполненный из упругого биоинертного полимерного материала диаметром 5-10 Ch, устанавливаемый при помощи проводника, отличающийся тем, что он выполнен в виде спирали длиной 7-10 см и шагом 5-7 витков на 1 см из биоинертной упругой органической полимерной нити диаметром 0,2-0,4 мм, которая продолжается неспиральной частью из этого же материала длиной до 40 см.
