Патент на изобретение №2300189

(54) ВОДОВЫПУСК ПОЛИВНОГО ТРУБОПРОВОДА

(57) Реферат:

Изобретение относится к сельскохозяйственной мелиорации, в частности к капельному орошению, и может быть использовано при орошении сельскохозяйственных культур. Водовыпуск поливного трубопровода включает соединенный с трубопроводом корпус и сливные отверстия в поливном трубопроводе. Поливной трубопровод и корпус образованы из непрерывной ленты. Со смещением от кромок ленты выполнены перепускные и сливные отверстия. Перепускные отверстия вдоль первой кромки смещены по отношению к сливным отверстиям вдоль второй кромки на половину шага между перепускными отверстиями вдоль первой кромки. Полость корпуса образована нахлестом кромок ленты со стенкой поливного трубопровода. Соединение кромок ленты с внешней и внутренней поверхностями стенки поливного трубопровода выполнено непрерывными полосами вдоль корпуса контактной сваркой. Внешнее сливное отверстие корпуса и внутреннее перепускное отверстие поливного трубопровода выполнены в диаметральной плоскости корпуса. В полости корпуса размещен или жгут из водопроницаемых нитей, или тканный фитиль. Водовыпуск обеспечит одинаковый расход жидкости по всей длине поливного трубопровода. 4 ил.

Изобретение относится к сельскохозяйственной мелиорации, в частности к капельному орошению, и может быть использовано при орошении сельскохозяйственных культур.

Известна капельница, включающая установленную с возможностью качания емкость, имеющую выпускное отверстие и устройство для заполнения ее водой, соединенное с поливным трубопроводом, в которой, с целью упрощения конструкции и обеспечения самоочистки, устройство для заполнения емкости водой выполнено в виде закрепленного на трубопроводе коромысла, на одном конце которого имеется штырь, входящий в отверстие поливного трубопровода, а на другом размещена емкость, при этом в коромысле выполнен канал, сообщенный с емкостью и поливным трубопроводом (SU, авторское свидетельство №923467 М. кл.³

К недостаткам описанной капельницы относятся недопустимо низкая технологическая надежность, сложность конструкции и высокая себестоимость одного погонного метра гибкого трубопровода.

Наиболее близким аналогом к заявленному объекту относится водовыпуск поливного трубопровода, включающий корпус со сливным отверстием и крепежный элемент, соединяющий корпус с трубопроводом, в котором, с целью повышения эксплуатационной надежности, корпус образован двумя боковинами, соединенными сводом, состоящим из передней горизонтальной части и плавно сопряженной с ней задней криволинейной части, направленной выпуклостью наружу, при этом выпускное отверстие корпуса размещено в нем напротив задней криволинейной части свода, крепежные элементы выполнены в виде пластины, размещенной с внутренней стороны трубопровода и соединенной с последним ее корпусом посредством винтов, выполненных впотай, при этом пластина снабжена выступом с косым срезом, расположенным за впускным отверстием (SU, авторское свидетельство №1501981. А1. М. кл.⁴

К недостаткам описанного водовыпуска, применительно к решаемой нами технической проблеме, относятся сложность конструкции, низкая эксплуатационная надежность и высокая себестоимость.

Сущность заявленного изобретения заключается в следующем.

Задача, на решение которой направлено заявленное изобретение, – повышение уровня технологии изготовления поливного трубопровода для капельного орошения и снижение себестоимости одного погонного метра.

Технический результат – повышение степени равномерности поливных норм через водовыпуски поливного трубопровода.

Указанный технический результат достигается тем, что в известном водовыпуске поливного трубопровода, включающем соединенный с трубопроводом корпус и сливные отверстия в поливном трубопроводе, согласно изобретению, поливной трубопровод и корпус образованы из непрерывной ленты, со смещением от кромок ленты выполнены перепускные и сливные отверстия, причем перепускные отверстия вдоль первой кромки смещены по отношению к сливным отверстиям вдоль второй кромки на половину шага между перепускными отверстиями вдоль первой кромки, полость корпуса образована нахлестом кромок ленты со стенкой поливного трубопровода, при этом соединение кромок ленты с внешней и внутренней поверхностями стенки поливного трубопровода выполнено непрерывными полосами вдоль корпуса контактной сваркой, внешнее сливное отверстие корпуса и внутреннее перепускное отверстие поливного трубопровода выполнены в диаметральной плоскости корпуса, а в его полости размещен или жгут из водопроницаемых нитей, или тканный фитиль.

Изобретение поясняется чертежами.

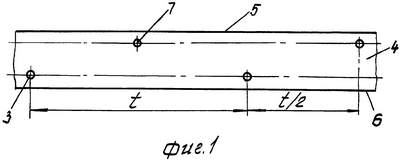

На фиг.1 изображена непрерывная лента с выполненными со смещением от кромок ленты перепускными и сливными отверстиями, вид в плане.

На фиг.2 показано поперечное сечение поливного трубопровода с перепускным и сливным отверстиями в стенке до соединения нахлестом кромок ленты контактной сваркой со стенкой поливного трубопровода.

На фиг.3 представлено поперечное сечение поливного трубопровода и корпуса с размещенным в его полости жгутом из водопроницаемых нитей для перераспределения потоков воды из внутренних перепускных отверстий поливного трубопровода в сливные отверстия корпуса.

На фиг.4 – то же, размещение в полости корпуса тканного фитиля для распределения потоков воды из полости поливного трубопровода через внутренние перепускные отверстия в полость корпуса, а из него – посредством сливных отверстий – локально на орошаемый участок к корням с.-х. растений.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Водовыпуск поливного трубопровода включает соединенный с поливным трубопроводом 1 корпус 2 и сливные отверстия 3, размещенные по длине поливного трубопровода 1. Поливной трубопровод 1 и корпус 2 образованы из непрерывной ленты 4 (см. фиг.1). Со смещением от кромок 5 и 6 ленты выполнены перепускные отверстия 7 и сливные отверстия 3. Перепускные отверстия 7 вдоль первой кромки 5 смещены по отношению к сливным отверстиям 3 вдоль второй кромки 6 на половину шага t между перепускными отверстиями 7 вдоль первой кромки 5 ленты 4. Величину шага t выполняют равным кратным величинам 200 мм в диапазоне от 200 до 1200 мм. Полость корпуса 2 образована нахлестом кромок 6 и 5 ленты 4 со стенкой поливного трубопровода 1 (см. фиг.2, 3 и 4).

Соединение кромок 5 и 6 ленты 4 с внешней и внутренней поверхностями стенки поливного трубопровода 1 выполнено непрерывными полосами 8 и 9 вдоль корпуса 2 контактной сваркой каждое. Внешнее сливное отверстие 3 корпуса 2 и каждое внутреннее перепускное отверстие 7 поливного трубопровода 1 выполнены в диаметральной плоскости корпуса 2 (см. фиг.2-4). В полости корпуса 2 размещен или жгут 10 из водопроницаемых нитей (фиг.3), или тканный фитиль 11 (см. фиг.4). Поперечное сечение корпуса 2 в первом случае – круг, а во втором случае – сегмент.

Водовыпуск поливного трубопровода работает следующим образом.

Поливной трубопровод 1 посредством ниппеля соединяют с распределительным трубопроводом системы капельного орошения. Каждый поливной трубопровод 1 разматывают вдоль рядка высаженной в грунт рассады. Второй конец поливного трубопровода 1 закрывают резьбовой пробкой.

При подаче поливной, предварительно очищенной от сора и взвесей воды – она из полости поливного трубопровода 1 под давлением через распределительное отверстие 7 поступает в полость корпуса 2, заполненного жгутом 10 из водопроницаемых нитей. При поступлении воды в полость корпуса 2 жгут 10 насыщается водой, увеличивая этим его гидравлическое сопротивление. Воздух из жгута 10 водой выдавливается в направлении сливного отверстия 3. Оросительная вода, пройдя путь по жгуту 10, равный половине шага (t/2) от перепускного отверстия 7, через сливное отверстие 3 в виде равномерно выдавленных капель поступает на поверхность почвы, занятой рассадой. При перепадах давления воды в полости поливного трубопровода 1 внутренняя стенка корпуса 2 реагирует на эти изменения. Это приводит при увеличении давления воды в сети к возрастанию гидравлического сопротивления жгута 10, а при снижении давления – наоборот. Таким образом идет дифференцированная подача поливных норм.

Описанная конструкция водовыпуска не требует высокой степени очистки воды от взвесей, микроорганизмов и сора. В создании поливного трубопровода 1 требуются два вида материала – лента для трубопровода 1 и корпуса 2 и жгут (фитиль), хорошо налаженным серийным производством. Описанный водовыпуск налажен под серийное массовое производство с автоматизацией технологического производства. Все это обеспечивает снижение себестоимости 1 п.метра поливного трубопровода.

Формула изобретения

Водовыпуск поливного трубопровода, включающий соединенный с трубопроводом корпус и сливное отверстие в поливном трубопроводе, отличающийся тем, что поливной трубопровод и корпус образованы из непрерывной ленты, со смещением от кромок ленты выполнены перепускные и сливные отверстия, причем перепускные отверстия вдоль первой кромки смещены по отношению к сливным отверстиям вдоль второй кромки на половину шага между перепускными отверстиями вдоль первой кромки, полость корпуса образована нахлестом кромок ленты со стенкой поливного трубопровода, при этом соединение кромок ленты с внешней и внутренней поверхностями стенки поливного трубопровода выполнено непрерывными полосами вдоль корпуса контактной сваркой, каждое внешнее сливное отверстие корпуса и каждое внутреннее перепускное отверстие поливного трубопровода выполнены в диаметральной плоскости корпуса, а в его полости размещен или жгут из водопроницаемых нитей, или тканный фитиль.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.01.2008

Извещение опубликовано: 27.08.2009 БИ: 24/2009
