Патент на изобретение №2299810

(54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ДВУХОСНООРИЕНТИРОВАННОЙ ТЕРМОУСАДОЧНОЙ ПЛЕНКИ НА ОСНОВЕ ПВХ

(57) Реферат:

Изобретение относится к технике получения полимерных материалов, а именно к устройствам для получения двухосноориентированной термоусадочной пленки на основе ПВХ. Технический результат – повышение качества термоусадочной пленки на основе ПВХ, получаемой в результате двухосной ориентации. Данный результат достигается тем, что в установке для получения двухосноориентированной термоусадочной пленки на основе ПВХ, содержащей последовательно установленные экструдер с формующей головкой, сопло с центральным подводом воздуха, камеру противодавления цилиндрического сечения со штуцером для подачи рабочего агента и кольцевым выходным каналом, механизм регулировки давления рабочего агента в камере противодавления, термостатирующую рубашку, зажимные валки и наматывающее приспособление. При этом в ней дополнительно установлено калибрующее устройство для повторной двухосной ориентации полимерных рукавных пленок на основе ПВХ, содержащее приспособления для подачи и распределения горячего теплоносителя и камеру противодавления. 2 ил.

Изобретение относится к технике получения полимерных материалов, а именно к устройствам для получения двухосноориентированной термоусадочной пленки на основе ПВХ.

Наиболее близкой по технической сущности и достигаемому эффекту является установка для двухосной ориентации полимерных рукавных пленок [АС. №309491, кл. В29D 7/24, Установка для двухосной ориентации полимерных рукавных пленок], содержащая последовательно установленные экструдер с формующей головкой, сопло с центральным подводом воздуха, камеру противодавления цилиндрического сечения со штуцером для подачи рабочего агента и кольцевым выходным каналом, механизм регулировки давления рабочего агента в камере противодавления, термостатирующую рубашку, зажимные валки и наматывающее приспособление.

Недостатками такой установки являются сложность регулировки рабочих параметров и относительно низкое качество полимерных пленок, получаемых в результате двухосной ориентации (точность диаметра усадки рукава, его разнотолщинность), что увеличивает величину удельных энергозатрат при ее работе и в целом материалоемкость процесса.

Техническая задача – повышение качества термоусадочной пленки на основе ПВХ, получаемой в результате двухосной ориентации.

Техническая задача достигается тем, что в установке для получения двухосноориентированной термоусадочной пленки на основе ПВХ, содержащей последовательно установленные экструдер с формующей головкой, сопло с центральным подводом воздуха, камеру противодавления цилиндрического сечения со штуцером для подачи рабочего агента и кольцевым выходным каналом, механизм регулировки давления рабочего агента в камере противодавления, термостатирующую рубашку, зажимные валки и наматывающее приспособление, новым является то, что в ней дополнительно установлено калибрующее устройство для повторной двухосной ориентации полимерных рукавных пленок на основе ПВХ, содержащее приспособления для подачи и распределения горячего теплоносителя и камеру противодавления.

Технический результат заключается в повышении качества термоусадочной пленки на основе ПВХ, получаемой в результате двухосной ориентации.

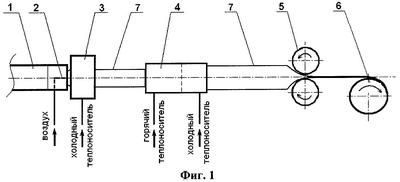

На фиг.1 представлен общий вид установки для получения двухосноориентированной термоусадочной пленки на основе ПВХ с устройством для повторной ориентации полимерных рукавных пленок, на фиг.2 – калибрующее устройство для повторной ориентации полимерных рукавных пленок на основе ПВХ.

Установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ включает экструдер с формующей головкой 1, сопло с центральным подводом воздуха 2, камеру противодавления цилиндрического сечения 3 со штуцером для подачи рабочего агента и кольцевым выходным каналом, калибрующее устройство 4, зажимные валки 5 и наматывающее приспособление 6, термоусадочную пленку на основе ПВХ 7. Калибрующее устройство состоит из приспособления для подачи и распределения горячего теплоносителя 8 и камеры противодавления 9 и имеет условное разделение на две зоны: разогрева и калибрования термоусадочной пленки на основе ПВХ.

Установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ работает следующим образом: расплав полимерной композиции на основе ПВХ в виде рукава из экструдера 1, внутрь которого через сопло 2 с центральным подводом подается воздух, поступает в камеру противодавления 3 с кольцевым выходным каналом, снабженную термостатирующей рубашкой, затем с помощью зажимных валков установки он подается на участок повторной двухосной ориентации 4, где дополнительно осуществляется его разогрев горячим теплоносителем (вода, воздух или пар) до достижения им вязко-пластического состояния с последующим раздувом (двухосной ориентацией) за счет наличия избыточного давления воздуха во внутренней его полости до заданного диаметра (калибра) и охлаждением. Установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ работает в непрерывном режиме.

Предлагаемая установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ с устройством для их повторной ориентации (калибровки) позволяет достигать высокой степени точности параметров пленочного рукава при проведении процесса ориентации – калибровки посредством его повторного разогрева горячим теплоносителем до достижения материалом пленки вязко-пластического состояния с последующим его раздувом до заданного диаметра – калибровкой, за счет наличия во внутренней его полости избыточного давления воздуха с последующим ее охлаждением. Операции по повторному разогреву, раздуву с последующим охлаждением полимерной рукавной пленки позволяют получать материал с высокими качественными параметрами – точностью диаметра усадки рукава, постоянной по величине толщиной его стенок.

Анализ параметров качества получаемых в результате двухосной ориентации полимерных пленок на основе ПВХ и измерения удельных энергозатрат производства позволяет сделать вывод, что предлагаемая установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ позволяет повысить качество получаемых в результате двухосной ориентации полимерных пленок на основе ПВХ.

Формула изобретения

Установка для получения двухосноориентированной термоусадочной пленки на основе ПВХ, содержащей последовательно установленные экструдер с формующей головкой, сопло с центральным подводом воздуха, камеру противодавления цилиндрического сечения со штуцером для подачи рабочего агента и кольцевым выходным каналом, механизм регулировки давления рабочего агента в камере противодавления, термостатирующую рубашку, зажимные валки и наматывающее приспособление, отличающаяся тем, что в ней дополнительно установлено калибрующее устройство для повторной двухосной ориентации полимерных рукавных пленок на основе ПВХ, содержащее приспособления для подачи и распределения горячего теплоносителя и камеру противодавления.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.10.2007

Извещение опубликовано: 27.06.2009 БИ: 18/2009
