Патент на изобретение №2299795
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОКОНТАКТНОЙ ПРИВАРКИ ФЕРРОМАГНИТНЫХ ПОРОШКОВ
(57) Реферат:
Изобретение относится к электроконтактной роликовой приварке ферромагнитных порошков и может быть использовано для восстановления изношенных и упрочнения рабочих поверхностей деталей типа тел вращения. Устройство содержит роликовый электрод, привод вращения детали, механизм прижатия электрода и механизм его перемещения, сварочный трансформатор и дозирующий бункер порошка. Вторичная обмотка трансформатора выполнена с возможностью подсоединения к электроду и детали. Бункер снабжен электромагнитным клапаном. Обмотка клапана параллельно подсоединена к вторичной обмотке сварочного трансформатора. Повышается качество приварки за счет стабилизации условий нагрева и деформации порошкового материала, обеспечивая постоянную плотность и прочность привариваемого слоя. 1 ил.

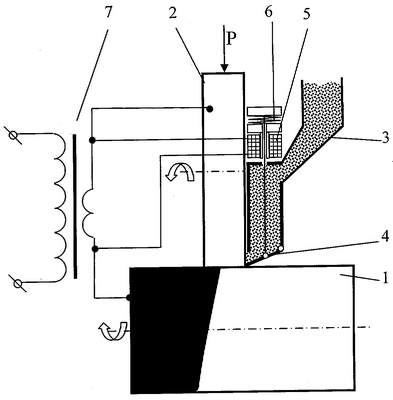

Изобретение относится к электроконтактной роликовой приварке ферромагнитных порошков и может быть использовано для восстановления изношенных и упрочнения рабочих поверхностей деталей типа тел вращения. Прототипом изобретения является устройство электроконтактной приварки ферромагнитных порошков, включающее роликовый электрод, деталь с приводом вращения, механизм прижатия электрода, механизм его перемещения, сварочный трансформатор, вторичная обмотка которого подсоединена к электроду и детали, дозирующий бункер порошка [1]. Недостатком прототипа является усложнение конструкции роликового электрода и зависимость качества приварки порошка от износа роликового электрода (величины зазора между зубчатым венцом и деталью). Изобретение позволяет получить новый технический эффект – стабильное качество приварки за счет стабилизации условий нагрева и деформации порошкового материала. Этот технический эффект достигается тем, что дозирующий бункер снабжен электромагнитным клапаном, обмотка которого параллельно подсоединена к вторичной обмотке сварочного трансформатора. На чертеже приведена схема устройства. Схема устройства включает в себя деталь 1 и роликовый электрод 2, подключенные к сварочному трансформатору 7, бункер-дозатор 3 ферромагнитного порошка, в котором расположены клапан 4 с катушкой включения 5 и пружиной 6. Устройство для электроконтактной приварки ферромагнитных порошков действует следующим образом. Механизм вращения приводит во вращение деталь 1. Роликовый электрод 2 посредством механизма нагружения (на чертеже не показано) прижимается к детали 1 и за счет силы трения вращается в направлении, указанном стрелкой. Токоподвод осуществляется по схеме роликовый электрод 2 – деталь 1. Ферромагнитный порошок поступает из дозирующего бункера 3 к клапану 4. Клапан 4 открывается в момент действия импульса сварочного тока, т.е. катушка 5 включения клапана 4 параллельно подсоединена к вторичной обмотке сварочного трансформатора 7 и соответственно срабатывает одновременно с включением импульса сварочного тока. При открытом клапане 4, т.е. при действии импульса сварочного тока на частицы ферромагнитного порошка воздействует магнитный поток Fэм, имеющий максимум напряженности в зоне контакта роликовый электрод 2 – деталь 1, в результате частицы порошка притягиваются под роликовый электрод 2 и привариваются импульсами сварочного тока. При этом величина сварочного импульса обратно пропорциональна сопротивлению в точке контакта роликовый электрод 2 – деталь 1, т.е. количеству порошка между электродом 2 и деталью 1. При увеличении количества порошка в зоне контакта возрастает электрическое сопротивление, уменьшается сила тока сварочного импульса, а следовательно, и количество порошка, притягиваемого в зону наплавки. Соответственно при уменьшении количества порошка падает сопротивление, возрастает сила сварочного тока, процесс повторяется в обратном порядке. По истечении времени переходного процесса система стабилизируется, и процесс приварки происходит при постоянной плотности сварочного тока на единицу объема наплавляемого порошка, что стабилизирует условия нагрева и деформации порошкового материала, обеспечивая постоянную плотность и прочность привариваемого слоя. При отсутствии сварочного тока клапан 4 закрывается под действием пружины 6 и подача ферромагнитного порошка прекращается. Количество подаваемого порошка в зону приварки регулируют величиной открытия клапана 4. Источник информации 1. Авторское свидетельство СССР №1637979, кл. В23К 11/06, Бюл. №12, 1991 (прототип).
Формула изобретения
Устройство для электроконтактной приварки ферромагнитных порошков, содержащее роликовый электрод, привод вращения детали, механизм прижатия электрода и механизм его перемещения, сварочный трансформатор, вторичная обмотка которого выполнена с возможностью подсоединения к электроду и детали, и дозирующий бункер порошка, отличающееся тем, что дозирующий бункер снабжен электромагнитным клапаном, обмотка которого параллельно подсоединена к вторичной обмотке сварочного трансформатора.
