Патент на изобретение №2299685
|
||||||||||||||||||||||||||
(54) СПОСОБ УЛЬТРАЗВУКОВОГО ОПРЕДЕЛЕНИЯ СТРУКТУРЫ РЕБЕРНОГО ХРЯЩА В ЭКСПЕРИМЕНТЕ
(57) Реферат:
Изобретение относится к медицине и может быть использовано для определения структуры реберного хряща. Перед повторным ультразвуковым исследованием вводят раствор “Дисоль” в пространство между внутригрудной фасцией и париетальным листком плевры и определяют структуру реберного хряща, а именно центральную зону хряща. Способ позволяет исследовать структуру реберных хрящей без оперативного вмешательства, четко визуализировать структуру реберного хряща. 2 ил.
(56) (продолжение): CLASS=”b560m”заболеваний мягких тканей опорно-двигательного аппарата. Учебное пособие. 1991. KUROKI H., NAKAGAWA Y., MORI К., ОНВА М., SUZUKI Т., MUZINO Y., ANDO К., TAKENAKA, IKEUCHI К., NAKAMURA Т. Acoustic stiffness and change in plug cartilage over time after autologous osteochondral grafting: correlation between ultrasound signal intensity and histological score in a rabbit model. Arthritis Res Ther. 2004, 6(6), P.492-504. (реферат), [он-лайн], [найдено 05.12.06], найдено из базы данных PubMed.
Изобретение относится к медицине, а именно к способам определения структуры реберного хряща. 1) необходимо оперативное вмешательство с резекцией участка реберного хряща; 2) способ является длительным и многоэтапным. Наиболее близок по технической сущности к предлагаемому способ ультразвукового определения структуры реберных хрящей (Зубарев А.В. Диагностический ультразвук. Костно-мышечная система: Практическое руководство. – М., 2002). Для ультразвукового исследования используют линейные датчики 5-12 МГц в режиме реального времени, на сонограмме определяют слои передней грудной стенки. Данный способ имеет ряд недостатков: 1) невозможно определить ультраструктуру реберного хряща; 2) затруднена количественная оценка хрящевых и соединительнотканных взаимоотношений в реберном хряще. Задачей изобретения является повышение точности определения структуры реберного хряща. Поставленную задачу достигают за счет того, что перед повторным ультразвуковым исследованием, вводят раствор “Дисоль” в пространство между внутригрудной фасцией и париетальным листком плевры и определяют структуру реберного хряща, а именно: центральную зону хряща. Способ осуществляют: проводят ультразвуковое исследование передней грудной стенки и реберного хряща (рис.1). На сонограмме определяется передняя грудная стенка со всеми слоями: кожа (1), подкожный соединительнотканый комплекс (2), собственные фасции груди (3), гомогенная структура реберного хряща (4), внутригрудная фасция (5), париетальный листок плевры (6). Затем вводят раствор “Дисоль” в пространство между внутригрудной фасцией и париетальным листком плевры. Введение раствора “Дисоль” позволяет улучшить визуализацию структуры реберного хряща (фиг.2) – четко визуализируется центральная зона хряща (ЦЗ) и их дифференцировку с мышечными и соединительноткаными элементами последовательно во всех вышерасположенных слоях передней грудной стенки. Способ осуществляют следующим образом: – у экспериментального животного (беспородные собаки весом от 3 до 10 кг) проводят ультразвуковое исследование передней грудной стенки датчиком 9,0-11,5 МГц на аппарате “Logiq-700”; – под ультразвуковым контролем инъекционной иглой осуществляют прокол образований передней грудной стенки (первое препятствие – кожа, первый провал – подкожная жировая клетчатка, второе препятствие – собственная фасция груди, второй провал – большая грудная мышца, третье препятствие – внутригрудная фасция), присоединяют шприц и вводят раствор “Дисоль” в пространство между внутригрудной фасцией и париетальным листком плевры; – проводят повторное ультразвуковое исследование реберного хряща, введенный раствор “Дисоль” позволяет четко дифференцировать хрящевые, мышечные и соединительнотканые элементы передней грудной стенки, определить структуру реберного хряща, а именно центральную зону хряща. Пример конкретного применения. У экспериментального животного №5 под калипсоловым наркозом после сбривания волос проводят ультразвуковое исследование передней грудной стенки датчиком 9,0-11,5 МГц на аппарате “Logiq-700”. Под контролем ультразвукового аппарата на границе между внутригрудной фасцией и париетальным листком плевры вводят раствор “Дисоль”, обладающий отличной от мышц и хряща эхогенностью. На сонограмме четко дифференцируются все слои передней грудной стенки и структура реберного хряща, а именно центральная зона хряща. Применение данного способа проводилось на 5 экспериментальных животных. Осложнений в раннем и позднем послеоперационном периодах не наблюдалось. Предлагаемый способ позволяет: – исследовать структуру реберных хрящей без оперативного вмешательства; – четко визуализировать структуру реберного хряща.
Формула изобретения
Способ ультразвукового определения структуры реберного хряща в эксперименте, включающий исследование реберных хрящей при помощи ультразвука, отличающийся тем, что перед повторным ультразвуковым исследованием вводят раствор “Дисоль” в пространство между внутригрудной фасцией и париетальным листком плевры и определяют структуру реберного хряща, а именно центральную зону хряща.

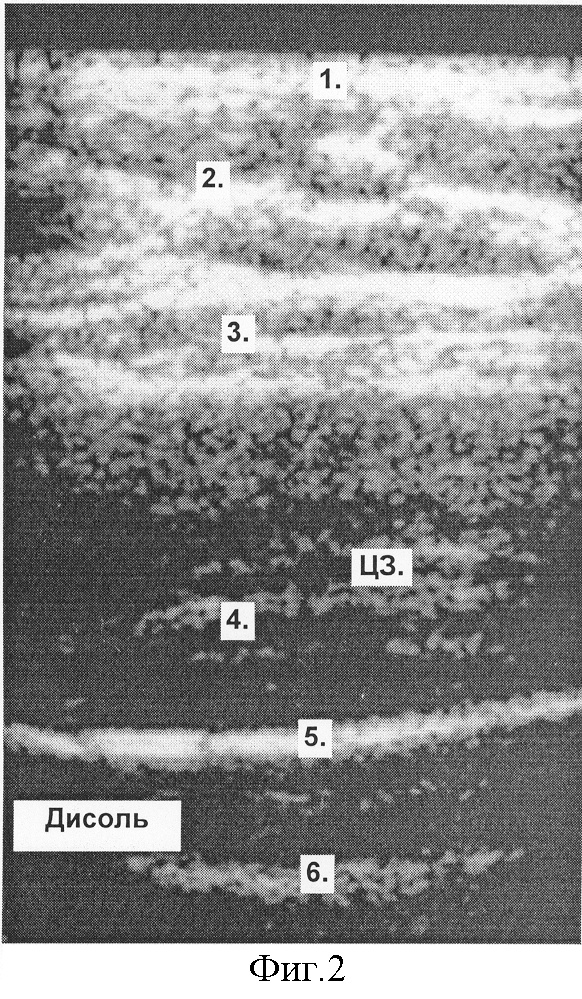

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 06.04.2008
Извещение опубликовано: 20.09.2009 БИ: 26/2009
|
||||||||||||||||||||||||||
