Патент на изобретение №2299549

(54) РЕЖУЩИЙ АППАРАТ СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах для кошения травянистых растений. Режущий аппарат состоит из смонтированного на раме бруса с противорежущими пластинами, бесконечной цепи с сегментными ножами и привода. Привод бесконечного тягового элемента имеет гидрораспределитель с реверсивным управлением направления движения. У каждого ножа и противорежущей пластины одна из кромок лезвий имеет гладкую заточку, а другая кромка – насеченную. Все правые кромки лезвий ножей и противорежущих пластин имеют один тип заточки, а все левые кромки – другой тип заточки. За счет оперативного изменения направления движения бесконечного тягового элемента с ножами обеспечивается самоочищение режущего аппарата. 3 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для кошения травянистых растений.

Известны режущие аппараты, содержащие бесконечный тяговый элемент с ножами, противорежущие элементы и привод, в частности гидравлический (см. а.с. СССР №1428258, кл. А01D 34/83; а.с. СССР №1132828, кл. А01D 34/83).

Наиболее близким к изобретению по технической сущности является режущий аппарат, содержащий смонтированный на раме неподвижный брус с противорежущими пластинами, бесконечный тяговый элемент с сегментными ножами и привод (а.с. СССР №1486086, кл. А01D 34/83).

Общим недостатком режущих аппаратов с бесконечным тяговым элементом по отношению к возвратно-поступательным аппаратам является отсутствие возможности самоочищения при забивании растениями и, как следствие, низкая надежность технологического процесса.

В зонах окашивания каналов, придорожных территорий или залуженных междурядий в садах разнообразие видов скашиваемых растений имеет широкий диапазон. Известно, что с точки зрения затрат энергии для определенной части видов растений предпочтительно кошение ножами с гладкой заточкой, а для остальных видов с насеченной заточкой. Конструкции существующих режущих аппаратов не позволяют в процессе работы перестраивать их ножи и противорежущие пластины применительно к конкретным условиям, что приводит к дополнительным затратам энергии.

Цель изобретения – повышение надежности технологического процесса и снижение затрат энергии.

Указанная цель достигается тем, что режущий аппарат сельскохозяйственной уборочной машины содержит смонтированный на раме неподвижный брус с противорежущими пластинами, бесконечный тяговый элемент с сегментными ножами и привод, причем привод бесконечного тягового элемента имеет гидрораспределитель с реверсивным управлением направления движения, а для каждого из ножей и противорежущих пластин одна из кромок имеет гладкую заточку, а другая – насеченную. Все правые кромки лезвий ножей и противорежущих пластин выполнены с одним из указанных типов заточки, а все левые кромки – с другим типом заточки. В этом случае гладким кромкам лезвий ножей соответствуют насеченные кромки противорежущих пластин и наоборот.

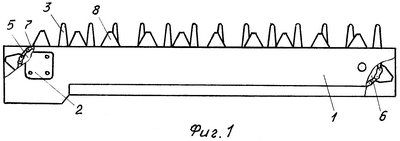

На фиг.1 изображен общий вид режущего аппарата; на фиг.2 – фрагмент аппарата; на фиг.3 – принципиальная схема гидропривода.

Режущий аппарат содержит раму 1, смонтированные на ней гидромотор 2, противорежущие элементы 3 с пластинами 4, ведущую 5 и ведомую 6 звездочки, а также бесконечный тяговый элемент 7 с установленными на нем сегментными ножами 8. Бесконечный тяговый элемент 7 выполнен в виде роликовой цепи. Цепь натянута на ведущей 5 и ведомой 6 звездочках. В изображенном варианте левые кромки 9 и 10 ножей 8 и противорежущих пластин 4 выполнены с гладкой заточкой, а правые их кромки 11 и 12 – с насеченной заточкой. Гидромотор 2 посредством трубопроводов 13 и гидрораспределителя 14 сообщается с гидронасосом 15.

Режущий аппарат работает следующим образом.

Связанный с гидронасосом 15 трактора гидромотор 2 приводит в движение цепь 7, а вместе с ней ножи 8. При движении трактора с переведенным в рабочее положение режущим аппаратом известным способом происходит процесс кошения. При этом оператор с помощью гидрорасдределителя 14 устанавливает то направление движения цепи 7, при котором в процессе резания участвуют предпочтительные для растений скашиваемого участка кромки лезвий ножей. При забивании режущего аппарата оператор временно меняет направление движения цепи 7 и режущий аппарат самоочищается.

Применение предлагаемого режущего аппарата позволяет снизить затраты энергии и повысить надежность технологического процесса за счет возможности оперативного изменения некоторых параметров механизма.

Формула изобретения

Режущий аппарат сельскохозяйственной уборочной машины, содержащий смонтированный на раме неподвижный брус с противорежущими пластинами, бесконечный тяговый элемент с сегментными ножами и привод, отличающийся тем, что привод бесконечного тягового элемента снабжен реверсивным управлением направления движения, а для каждого из ножей и противорежущих пластин одна из кромок лезвий имеет гладкую заточку, а другая – насеченную, причем все правые кромки лезвий выполнены с одним из указанных типов заточки, а все левые кромки с другим типом заточки.

РИСУНКИ
