Патент на изобретение №2299448

(54) СПОСОБ ПОЛУЧЕНИЯ ТРЕХМЕРНОГО ИЗОБРАЖЕНИЯ ПОВЕРХНОСТИ ПО ДАННЫМ БОРТОВОЙ ИМПУЛЬСНО-ДОПЛЕРОВСКОЙ РЛС МАЛОВЫСОТНОГО ПОЛЕТА

(57) Реферат:

Изобретение относится к радиолокации, а именно к радиолокационным системам наблюдения за поверхностью на базе бортовой импульсно-доплеровской РЛС маловысотного полета. Техническим результатом является получение трехмерного изображения поверхности с повышенным пространственным разрешением в зоне обзора. Способ получения трехмерного изображения поверхности в зоне обзора бортовой РЛС маловысотного полета заключается в создании режима построчного обзора контролируемого участка пространства в сочетании с узкополосной доплеровской фильтрацией принятых сигналов, позволяющей рассечь пространственные элементы разрешения ДНА на мелкие части (доплеровские элементы разрешения – ДЭР), и формировании трехмерного изображения поверхности в виде совокупности амплитуд отраженных сигналов, зафиксированных в ДЭР и представленных в виде матрицы амплитуд и матрицы третьей координаты в прямоугольной системе координат. 3 ил.

Изобретение относится к радиолокации, а именно к радиолокационным системам наблюдения за поверхностью на базе бортовой импульсно-доплеровской РЛС маловысотного полета, работающей в режиме “доплеровского обужения” диаграммы направленности антенны (ДНА) с электронным сканированием луча.

Наиболее близким по технической сущности является способ получения двумерного (плоского) РЛИ поверхности в режиме узкополосной доплеровской фильтрации (Кондратенков Г.С., Фролов А.Ю. Радиовидение в передней зоне обзора бортовой радиолокационной станции с синтезированной апертурой антенны / Радиотехника, 2004, №1. – С.47-49). Данный способ заключается в следующем.

1. Приемное устройство РЛС включает в себя М стробов дальности (ключей) S₁, S₂, …, S_M, которые последовательно открываются и пропускают отраженный сигнал u(t), t[t₀,t₁], на одном из М промежутков времени [t₀, t₀+I·t], t=(t₁-t₀)/M, соответствующих М промежуткам дальности [R₀, R₀+I·R], R=(R₁-R₀)/M, в зоне обзора [R₀,R₁], где R – размер элемента разрешения по дальности.

2. Сигнал u(t), t[t₀, t₀+I·t], при данном положении луча по азимуту и углу места с выхода каждого I-го строба дальности (I=1, 2, …, М), подается на алгоритм обужения ДНА, который включает в себя N узкополосных J-х фильтров с разделенными полосами частот [f₀, f₀+J·f], f=(f₁-f₀)/N, на промежутке [f₀,f₁], где f – ширина полосы пропускания фильтра.

3. В соответствии с доплеровским эффектом изменение частоты отраженного сигнала пропорционально изменению скорости движения отраженного луча РЛС в зависимости от угла отклонения луча от вектора скорости движения объекта-носителя РЛС, где угол связан нелинейной зависимостью с азимутом . Полосе частот [f₀,f₁] ставится в соответствие угловой промежуток по азимуту [₀, ₁], длина которого =₁–₀ определяется шириной ДНА. Приближенно (из-за нелинейной зависимости и ) можно считать, что при наличии N фильтров промежуток [₀, ₁] разбивается на N примерно одинаковых частей, и разрешение по азимуту составляет /N, т.е. увеличивается в N раз.

4. В каждом J-м фильтре выделяется амплитуда A(I,J) сигнала, которая соответствует спектру J-й полосы пропускания в I-м стробе дальности. Таким образом, на множестве элементов разрешения по дальности (по I-м строкам) и частоте (по J-м столбцам) в зоне данного направления луча формируется матрица радиолокационного изображения А в виде совокупности амплитуд A(I,J), которая далее передается на алгоритмы индикации для отображения на экране индикатора пилота.

Однако такой способ обладает следующими недостатками.

1. Двумерное (плоское) изображение А не дает информации о высоте поверхности, что не позволяет применять этот способ при маловысотном полете.

2. Изображение А соответствует лишь одному положению узкого луча РЛС и не захватывает всей зоны обзора при маловысотном полете.

3. При попытке сканирования лучом РЛС всей зоны обзора по мере изменения угла места луча меняется соответствие между осью частот и азимутальной осью, что приводит к искажению изображения в целом.

Технический результат направлен на получение трехмерного изображения поверхности при маловысотном полете с повышенным пространственным разрешением в зоне обзора.

Технический результат предлагаемого технического решения достигается тем, что способ получения трехмерного изображения поверхности в зоне обзора бортовой РЛС маловысотного полета с электронным сканированием луча и доплеровской селекцией по частоте заключается в создании режима построчного обзора контролируемого участка пространства в сочетании с узкополосной доплеровской фильтрацией принятых сигналов, позволяющей рассечь пространственные элементы разрешения антенны на мелкие части (доплеровские элементы разрешения – ДЭР), и формировании матрицы трехмерного изображения поверхности в виде совокупности амплитуд отраженных сигналов, зафиксированных в ДЭР, при этом за счет быстрого электронного переключения луча РЛС смещают луч по азимуту и углу места построчно на ширину диаграммы направленности антенны в зоне обзора и при каждом положении луча по азимуту и углу места измеряют амплитуду сигнала на выходе J-го фильтра доплеровских частот в I-м элементе разрешения дальности, тем самым получают двумерное изображение поверхности в пределах зоны обзора при каждом положении луча РЛС в виде совокупности амплитуд, отличающийся тем, что для каждой измеренной амплитуды, превышающей порог обнаружения (соответствующей отражению от поверхности), выбирают i, j, k-e элементы дискретизации прямоугольной сетки x_i, y_j, z_k, сферические координаты которых R, , принадлежат области ДЭР, путем проверки системы неравенств:

где R_I, _J, _J – известные сферические координаты центра ДЭР, R_I – дальность, _J – азимут, _J – угол места, R – разрешение по дальности, , , b – известные для каждого положения луча параметры аппроксимации границ ДЭР по углам, и если i, j, k-e элементы дискретизации принадлежат области ДЭР, то запоминают амплитуду данного ДЭР в матрице амплитуд А, а максимальное значение третьей координаты высоты – в матрице Z, затем повторяют эти операции для всех положений луча и тем самым формируют трехмерное изображение поверхности в зоне обзора РЛС в виде двумерных матриц А и Z.

Способ осуществляется следующим образом.

1. При каждом положении луча по азимуту и углу места сигнал в I-м стробе дальности подается на вход N доплеровских фильтров, в которых осуществляется селекция по частоте.

2. Амплитуда сигнала A(I,J) на выходе каждого J-го фильтра запоминается в матрице амплитуд А для I, J-го синтезированного пространственного элемента разрешения.

3. Последовательно в процессе формирования матрицы А относительно каждого I, J-го ДЭР, амплитуда которого A(I,J) превышает порог обнаружения (соответствует отражению от поверхности) строится пространственный строб в трехмерной прямоугольной системе координат x, y, z с i, j, k-ми элементами дискретизации, размеры которых на плоскости х, y меньше минимального диаметра проекции ДЭР.

4. Для каждого i, j, k-го элемента дискретизации в стробе проверяется принадлежность его координат x_i, y_j, z_k I, J-му ДЭР путем сопоставления сферических координат R, , элемента x_i, y_j, z_k с границами области D I, J-го ДЭР, установленными заранее в сферической самолетной системе координат с учетом вектора скорости движения объекта-носителя путем проверки выполнения системы неравенств

где R_I, _J, _J – известные сферические координаты центра I, J-го ДЭР, причем азимут _J соответствует J-му фильтру частот; , , b – известные для каждого положения луча параметры аппроксимации ДЭР.

5. Если i, j, k-й элемент дискретизации с координатами центра x_i, y_j, z_k принадлежит области D, то амплитуда A(I,J) запоминается в матрице А, а координата z_k запоминаются в матрице Z. Если области D принадлежат несколько элементов дискретизации с одинаковыми координатами x_i, y_j и различными координатами z_k, то в матрице Z запоминается максимальное значение z_k.

6. Указанные операции повторяются для всех положений луча, тем самым формируются матрицы А и Z, которые представляют трехмерное изображение поверхности в зоне обзора РЛС.

7. Полученные матрицы А и Z привязываются к текущему дискретному моменту времени t (=0, 1, 2, …) и передаются на алгоритмы пространственно-временной обработки и вывода изображения на экран индикатора.

8. Если пространственно-временная обработка не осуществляется, то операции п.4 выполняются в сферической системе координат. В этом случае координатами центра i, j, k-го элемента дискретизации являются R_i, _j, _k – дальность, азимут, угол места и сопоставление R_i, _j, _k с границами ДЭР проводится без пересчета координат. На алгоритмы индикации выдаются матрицы: А – матрица амплитуд в координатах дальность – азимут и – матрица третьей координаты (угла места).

Предлагаемый способ может применяться как на малой, так и большой высоте. В частном случае высотного полета матрицы Z или не используются, так как высотой поверхности пренебрегают, и на индикацию выдается одна матрица двумерного (плоского) РЛИ А, традиционно получаемая в существующих системах доплеровского обужения.

Расчет границ пространственных областей ДЭР сводится к следующему. В текущий момент времени t объект-носитель РЛС рассматривается в самолетной системе координат <О_C, х_C, y_C, z_C>. Начало координат – точка О_C совпадает с центром масс самолета, ось О_Cx_C направлена вперед по строительной оси самолета, ось О_Cy_C лежит в плоскости левого крыла. Одновременно рассматривается сферическая система координат <О_c, R_c, _c, _c>, R – дальность, – азимут, – угол места, положительное направление отсчета и – против часовой стрелки относительно оси О_Cх_C, начало координат совпадает с точкой О_C. Ось симметрии антенны, совпадающая с вектором а на фиг.1 и фиг.2, занимает ряд фиксированных угловых положений по и (в горизонтальной и вертикальной плоскостях) с помощью электронного управления лучом, угловые координаты ДНА составляют ±/2 и ±/2, где и – размеры элементов разрешения (ЭР) по углам (ширина ДНА по азимуту и углу места). При данных и формируются ЭР по дальности R размера R: R±R/2.

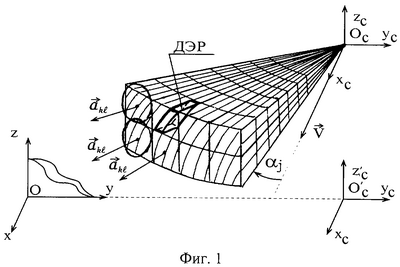

Элемент разрешения антенны (ЭР) представляет пространственную фигуру, образованную пересечением конической поверхности ДНА с вершиной в точке О_c, угловыми координатами (_о, _о) оси симметрии (вектора а на фиг.2) и двух сферических поверхностей постоянного уровня дальности с центром в точке О_с. Центром данного ЭР является точка О с сферическими координатами (R_o, _о, _o), положительный отсчет и осуществляется против часовой стрелки относительно оси О_сх_с.

Наличие доплеровских узкополосных фильтров с геометрической точки зрения означает дополнительное рассечение поверхности ЭР рядом конических поверхностей постоянного уровня скорости доплеровской частоты с вершиной в точке О_с и осью симметрии, совпадающей с вектором скорости движения объекта-носителя РЛС, направленного по оси О_сх_с. В результате образуются более мелкие элементы разрешения в виде сложных пространственных областей ДЭР (доплеровские элементы разрешения) разных размеров и с различной ориентацией в пространстве.

Положение конкретного ДЭР определяется углом , который соответствует определенному номеру узкополосного доплеровского фильтра частот. Разрешение по углу составляет величину , которая связана нелинейной зависимостью с разрешением по частоте f. При фиксированной скорости движения и равномерном разбиении полосы частот (f=const) шкала [0, /2] разбивается на неравномерные промежутки _n±_n/2.

Задача состоит в определении сферических координат границ ДЭР, что необходимо для формирования матриц трехмерного РЛ-изображения поверхности.

Принципиальное решение задачи может быть получено следующим образом. Обозначим _n – угол между осью О_сх_с (вектором ) и образующей О_сО_n (вектором а_n) n-го конуса постоянного угла _n – фиг.2.

Связь _n с угловыми координатами (_n, _n) вектора а_n устанавливается по формуле

где cos_n находится через скалярное произведение орта i_c оси О_сх_с и орта а_n оси О_сО_n. Действительно, координаты вектора а_n, имеющие в местной прямоугольной системе n, х_n, y_n, z_n> n-го ДЭР канонический вид (1,0,0), в самолетной системе <О_с, х_с, y_c, z_c> находятся по формуле связи старых и новых координат при преобразовании типа поворота на угол _n вокруг оси О_сz_c и затем поворота на угол _n вокруг оси О_сy_c:

что равносильно повороту i_c=(1,0,0) на угол _n вокруг оси O_cz_c в плоскости О_с, х_с, y_с и затем повороту на угол _n вокруг оси О_су_с в плоскости O_cx_cz_c. В результате получается вектор

причем |а_n|=1. Тогда cos_n=i_c·a_n=cos_n·cos_n.

Использование формулы (1) при определении координат n-го ДЭР данного ЭР сводится к численному решению нелинейного уравнения для каждого значения доплеровского угла [_n–_n/2, _n+_n/2], где _n – доплеровский угол, соответствующий доплеровской частоте f_n и центру n-го ДЭР, при ограничениях

Смещение (приращение) частоты f_n за счет смещения (приращения) угла отклонения _n находится по формуле (при условии, что _n мало):

где – путевая скорость (объекта-носителя РЛС), – длина волны излучения (например, Кондратенков Г.С, Фролов А.Ю. Радиовидение. Радиолокационные системы дистанционного зондирования Земли. Учебное пособие для вузов / Под ред. Г.С. Кондратенкова. – М.: Радиотехника, 2005, с.38).

1. Для каждого положения луча РЛС с шириной по азимуту и углу места , определяется доплеровский угол , соответствующий центру ЭР.

2. Находится диапазон [_min, _max] значений доплеровского угла , соответствующий данному ЭР, где в случае круговой (точечной) ДНА _min=–/2, _max=+/2, и устанавливается соответствие

с полосой доплеровских частот так, что каждому J-му угловому промежутку [_J, _J+1][_min, _max] доплеровского элемента разрешения D соответствует полоса частот [f_J, f_J+1][f_min, f_max] доплеровского фильтра.

3. Для каждого J-го ДЭР определяются параметры аппроксимации (_J, _J, _J, _J, b_J) и задается линейное описание относительно его углового центра (_J, _J):

Расчеты не зависят от дальности R и выполняются заранее для различных значений (_J,_J), которые определяются режимом наблюдения РЛС.

4. На множестве I-х элементов разрешения дальности ДЭР принимает окончательный вид

5. Если принять упрощение (удобное, например, для веерной ДНА), что параметры аппроксимации не зависят от J в пределах данного направления: (_J, , _J, , b), то описание (4) принимает вид

где R_I, _J, _J – известные сферические координаты центра I, J-го ДЭР, причем азимут _J связан с углом места _J зависимостью cos_J=cos_J·cos_J, доплеровский угол _J соответствует частоте f_J J-го фильтра частот: – путевая скорость, – длина волны излучения, R – разрешение по дальности, , , b – известные для каждого положения луча параметры аппроксимации границ ДЭР по углам.

Пересчет ДЭР в прямоугольную систему координат осуществляется следующим образом.

1. Задается прямоугольная сетка i, j, k координат в системе _С, x_С, y_С, z_С> на плоскости нулевого уровня высоты (фиг.3) с элементами дискретизации х, y, z, причем размеры х и y выбираются меньше минимального диаметра проекции ДЭР на плоскость х_с, y_с.

2. Для каждого ДЭР в соответствии с формулами связи прямоугольных и сферических координат х=R·cos·cos, y=R·cos·sin, z=R·sin+h, где h – высота в точке О_с, устанавливаются диапазоны возможных значений по х, у, z в окрестности данного ДЭР (в прямоугольном стробе – фиг.3) и осуществляется перебор точек (узлов) прямоугольной сетки в указанных диапазонах. Для каждой такой i, j, k-й точки с координатами х=x_i, y=y_j, z=z_k (нумерация i, j, k соответствует прямоугольной системе) вычисляются соответствующие им сферические координаты в самолетной системе:

Координаты R, , проверяются на принадлежность данному ДЭР путем проверки выполнения системы неравенств (4) или (5).

Если i, j, k-я точка удовлетворяет системе (4) или (5), то в матрице А с элементами A(i,j) запоминается амплитуда данного ДЭР, а в матрице Z с элементами Z(i,j) запоминается наибольшее значение третьей координаты (высоты) относительно нулевого уровня. Таким образом, данный ДЭР описывается семейством прямоугольных ячеек {(i,j)} на плоскости с характеристиками A(i,j), Z(i,j), i,j ДЭР.

Полученные матрицы трехмерного изображения поверхности A, Z в прямоугольной системе координат, привязанные к текущему дискретному моменту времени t,

Если алгоритмы пространственно-временной обработки не используются, то отпадает необходимость пересчета в прямоугольную систему координат и алгоритм формирования трехмерного изображения сводится к следующему.

1. Задается сетка i, j, k сферических координат в самолетной системе <О_с, R_c, _с, _с> с элементами дискретизации R, , , причем размеры R и выбираются меньше минимальной проекции ДЭР на плоскость R_c, _c.

2. Для каждого ДЭР устанавливаются диапазоны возможных значений по R, , в окрестности данного ДЭР и осуществляется перебор точек (узлов) сферической сетки в указанных диапазонах. Для каждой такой i, j, k-й точки с координатами R_i, _j, _k проверяются ее принадлежность данному ДЭР путем проверки выполнения системы неравенств (4) или (5).

Если i, j, k-й узел удовлетворяет системе (4) или (5), то в матрице А запоминается амплитуда данного ДЭР, а в матрице запоминается наибольшее значение третьей координаты (азимута), и данный ДЭР описывается семейством точек (пикселов) {(i, j)} на плоскости с характеристиками A(i,j), (i,j), i,j ДЭР.

Предложенный способ получения трехмерных изображений использует доплеровскую информацию для повышения разрешения не только по азимуту , но и по углу места , что позволяет более точно изображать поверхность, а также повышать в несколько раз точность определения ее высоты (при определенном взаимном положении векторов и а). Возможность наблюдать изображение поверхности (и объектов на поверхности) с дополнительной информацией о высоте (например, в градациях цветности или в изометрии) повышает безопасность маловысотных полетов и дает возможность более точно определять положение объектов на поверхности в условиях отсутствия оптической видимости.

Формула изобретения

Способ получения трехмерного изображения поверхности в зоне обзора бортовой РЛС маловысотного полета, заключающийся в создании режима построчного обзора контролируемого участка пространства в сочетании с узкополосной доплеровской фильтрацией принятых сигналов, позволяющей рассечь пространственные элементы разрешения антенны на мелкие части (доплеровские элементы разрешения – ДЭР), и формировании матрицы трехмерного изображения поверхности в виде совокупности амплитуд отраженных сигналов, зафиксированных в ДЭР, при этом за счет быстрого электронного переключения луча РЛС смещают луч по азимуту и углу места построчно на ширину диаграммы направленности антенны в зоне обзора и при каждом положении луча по азимуту и углу места измеряют амплитуду сигнала на выходе J-го фильтра доплеровских частот в I-м элементе разрешения дальности, тем самым получают двумерное изображение поверхности в пределах зоны обзора при каждом положении луча РЛС в виде совокупности амплитуд, отличающийся тем, что для каждой измеренной амплитуды, превышающей порог обнаружения (соответствующей отражению от поверхности), выбирают i, j, k-e элементы дискретизации прямоугольной сетки х_i, y_j, z_k, сферические координаты которых R, , принадлежат области ДЭР, путем проверки системы неравенств:

где R_I, _J, _J – известные сферические координаты центра ДЭР, R_I – дальность, _J – азимут, _J – угол места, R – разрешение по дальности, , , b – известные для каждого положения луча параметры аппроксимации границ ДЭР по углам, и если i, j, k-e элементы дискретизации принадлежат области ДЭР, то запоминают амплитуду данного ДЭР в матрице амплитуд А, а максимальное значение третьей координаты высоты – в матрице Z, затем повторяют эти операции для всех положений луча и тем самым формируют трехмерное изображение поверхности в зоне обзора РЛС в виде двумерных матриц А и Z.
