Патент на изобретение №2299376

(54) СПОСОБ РАБОТЫ КОТЕЛЬНОЙ УСТАНОВКИ

(57) Реферат:

Изобретение предназначено для выработки пара и может быть использовано в теплоэнергетике. Способ работы котельной установки заключается в том, что в котле генерируют пар, питательную воду перед подачей в котел деаэрируют путем подачи исходной воды и греющего пара в деаэратор, греющий пар отбирают из паропровода острого пара котла и перед подачей в деаэратор редуцируют, давление в деаэраторе регулируют путем изменения расхода греющего пара. Подогрев исходной воды перед деаэрацией и подачу ее в деаэратор осуществляют с помощью инжектора, в который в качестве рабочей и греющей среды подают часть греющего пара деаэратора, причем этот пар отбирают из паропровода греющего пара между редукционной установкой и регулирующим органом регулятора давления пара в деаэраторе. Изобретение обеспечивает повышение экономичности и надежности работы котельной установки. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных.

Известен аналог – способ работы котельной установки, по которому в котле генерируют пар, питательную воду перед подачей в котел деаэрируют путем подачи исходной воды и греющего пара в деаэратор, греющий пар отбирают из паропровода острого пара котла и перед подачей в деаэратор редуцируют, давление в деаэраторе регулируют путем изменения расхода греющего пара (см. Соловьев Ю.П., Михельсон А.И. Вспомогательное оборудование ТЭЦ, центральных котельных и его автоматизация. М., «Энергия», 1972, рис.1-3 на стр.21 с комментариями на стр.20-22).

К причинам, препятствующим достижению указанного ниже технического результата при использовании известного способа, принятого в качестве прототипа, относится то, что в известном способе для подачи воды в деаэратор необходим насос. Кроме того, необходим конденсатный насос для отвода конденсата из подогревателя исходной воды. Это приводит к излишним энергетическим затратам на собственные нужды котельной и понижению экономичности котельной.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности работы котельной установки за счет снижение затрат электроэнергии на собственные нужды и упрощения способа работы котельной, исключение из него конденсатного насоса и насоса исходной воды электрическим приводом.

Для достижения этого результата предложен способ работы котельной установки, по которому в котле генерируют пар, питательную воду перед подачей в котел деаэрируют путем подачи исходной воды и греющего пара в деаэратор, греющий пар отбирают из паропровода острого пара котла и перед подачей в деаэратор редуцируют, давление в деаэраторе регулируют путем изменения расхода греющего пара.

Особенность заключается в том, что подогрев исходной воды перед деаэрацией и подачу ее в деаэратор осуществляют с помощью инжектора, в который в качестве рабочей и греющей среды подают часть греющего пара деаэратора, причем этот пар отбирают из паропровода греющего пара между редукционной установкой и регулирующим органом регулятора давления пара в деаэраторе.

Подача исходной воды в термический деаэратор за счет энергии пара, который подают в качестве рабочей и греющей среды в инжектор, используемый одновременно для подогрева воды, позволяет повысить экономичность работы котельной установки за счет снижения капитальных затрат на ее сооружение и энергетических затрат на ее эксплуатацию.

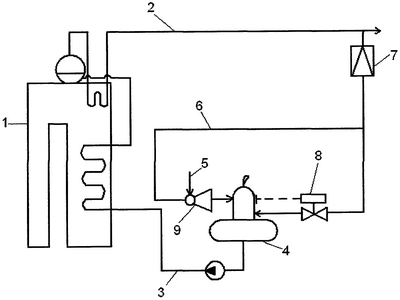

На чертеже представлена принципиальная схема котельной установки.

Котельная установка содержит паровой котел 1 с трубопроводом острого пара 2 и с трубопроводом питательной воды 3. Деаэратор 4 с трубопроводом исходной воды 5 и паропроводом греющего пара 6 включен в трубопровод питательной воды 3. Паропровод греющего пара 6 подключен через редукционную установку 7 и регулирующий орган регулятора 8 давления пара в деаэраторе 4 к трубопроводу острого пара 2. В трубопровод исходной воды 4 установлен инжектор 9, подключенный по рабочей и греющей среде к паропроводу греющего пара 6 деаэратора 4 между редукционной установкой 7 и регулирующим органом регулятора 8 давления пара в деаэраторе 4.

Способ котельной установки состоит из следующих операций.

Питательную воду перед подачей в котел 1 деаэрируют путем подачи исходной воды и греющего пара в деаэратор 4. Греющий пар отбирают из паропровода острого пара 2 котла и перед подачей в деаэратор 4 редуцируют в редукционной установке 7. Давление в деаэраторе 4 регулируют путем изменения расхода греющего пара с помощью регулятора 8. Подогрев исходной воды перед деаэрацией и подачу ее в деаэратор 4 осуществляют с помощью инжектора 9, в который в качестве рабочей и греющей среды подают часть греющего пара деаэратора 4. Этот пар отбирают из паропровода греющего пара 6 между редукционной установкой 7 и регулирующим органом регулятора давления пара в деаэраторе 8.

Экономичность котельной установки повышается благодаря подогреву и подаче исходной воды в термический деаэратор с помощью инжектора, что позволяет снизить энергетические затраты на подогрев и транспорт исходной воды перед термическим деаэратором, а также капитальные затраты на ее сооружение благодаря исключению из схемы насоса исходной воды и конденсатного насоса с электроприводом. Надежность установки повышается за счет упрощения ее схемы и использования в качестве рабочей и греющей среды для нагрева и подачи исходной воды в деаэратор пара необходимых и достаточных параметров, отобранного между редукционной установкой и регулирующим органом регулятора давления деаэратора.

Формула изобретения

Способ работы котельной установки, по которому в котле генерируют пар, питательную воду перед подачей в котел деаэрируют путем подачи исходной воды и греющего пара в деаэратор, греющий пар отбирают из паропровода острого пара котла и перед подачей в деаэратор редуцируют, давление в деаэраторе регулируют путем изменения расхода греющего пара, отличающийся тем, что подогрев исходной воды перед деаэрацией и подачу ее в деаэратор осуществляют с помощью инжектора, в который в качестве рабочей и греющей среды подают часть греющего пара деаэратора, причем этот пар отбирают из паропровода греющего пара между редукционной установкой и регулирующим органом регулятора давления пара в деаэраторе.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.12.2007

Извещение опубликовано: 20.05.2009 БИ: 14/2009
