Патент на изобретение №2299370

(54) ВИБРОИЗОЛЯТОР РАВНОЧАСТОТНЫЙ РЕССОРНОГО ТИПА

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования, аппаратуры и приборов, а также человека-оператора от воздействия вибрации. Виброизолятор равночастотный рессорного типа содержит упругие элементы в виде плоских пружин, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, расположенными в верхней части виброизолятора, на которых закреплена коническая винтовая пружина, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков. К основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки. Коническая винтовая пружина закреплена своим меньшим основанием к одной из пластин, расположенных в верхней части виброизолятора. Большее основание конической пружины может быть связано с платформой для установки виброизолируемого объекта. Коническая винтовая пружина может быть закреплена своим большим основанием к одной из пластин, расположенных в верхней части виброизолятора, а меньшее основание конической пружины может быть связано с платформой для установки виброизолируемого объекта. Изобретение повышает эффективность виброизоляции и улучшает ремонтопригодность. 3 з.п. ф-лы, 1 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования, аппаратуры и приборов, а также человека-оператора от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорного типа, содержащий стойку, плоские упругие элементы рессорного типа и опорные узлы по а.с. СССР №507723, F16F 3/02, 1976 г. (прототип).

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, а также низкая ремонтопригодность.

Технический результат изобретения – повышение эффективности виброизоляции и улучшение ремонтопригодности.

Это достигается тем, что в виброизоляторе равночастотном рессорного типа, содержащим упругие элементы в виде плоских пружин, одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, расположенными в верхней части виброизолятора, на которых закреплена коническая винтовая пружина, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков, а к основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки, причем коническая винтовая пружина закреплена своим меньшим основанием к одной из пластин, расположенных в верхней части виброизолятора, а большее основание конической пружины связано с платформой для установки виброизолируемого объекта, или коническая винтовая пружина закреплена своим большим основанием к одной из пластин, расположенных в верхней части виброизолятора, а меньшее основание конической пружины связано с платформой для установки виброизолируемого объекта.

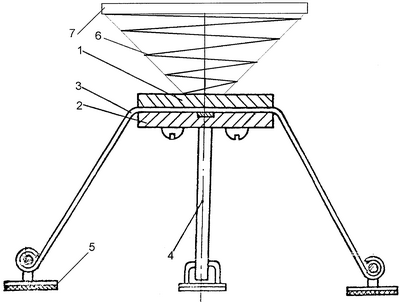

На чертеже 1 изображен предлагаемый виброизолятор.

Виброизолятор равночастотный рессорного типа содержит упругие элементы 3 и 4 в виде плоских пружин. Одни из концов по крайней мере трех плоских пружин 3, 4 закреплены между двумя пластинами 1 и 2, расположенными в верхней части виброизолятора, на которых закреплена коническая винтовая пружина 6, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками 5, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков. К основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки. Коническая винтовая пружина 6 закреплена своим меньшим основанием к одной из пластин 1, расположенных в верхней части виброизолятора, а большее основание конической пружины связано с платформой 7 для установки виброизолируемого объекта (на чертеже не показан). Кроме того, коническая винтовая пружина 6 может быть закреплена своим большим основанием к одной из пластин 1, расположенных в верхней части виброизолятора, а меньшее основание конической пружины может быть связано с платформой 7 для установки виброизолируемого объекта.

Виброизолятор работает следующим образом.

При вертикальном возвратно-поступательном движении пластин 1 и 2 концы пружин 3 и 4 совершают возвратно-поступательное движение в горизонтальной плоскости. Демпфирование обеспечивается трением фрикционных прокладок башмаков 5 об опорную установочную плоскость. Коническая пружина 6 обеспечивает системе виброизоляции равночастотность.

Формула изобретения

1. Виброизолятор равночастотный рессорного типа, содержащий упругие элементы в виде плоских пружин, отличающийся тем, что одни из концов по крайней мере трех плоских пружин закреплены между двумя пластинами, расположенными в верхней части виброизолятора, на которых закреплена коническая винтовая пружина, а другие концы соединены с помощью кольцевого отгиба на плоских пружинах с фрикционными башмаками, выполненными в виде П-образных стоек, жестко связанных с основанием башмаков.

2. Виброизолятор равночастотный рессорного типа по п.1, отличающийся тем, что к основанию башмаков со стороны поверхности, контактирующей с установочной плоскостью, прикреплены фрикционные прокладки.

3. Виброизолятор равночастотный рессорного типа по п.1, отличающийся тем, что коническая винтовая пружина закреплена своим меньшим основанием к одной из пластин, расположенных в верхней части виброизолятора, а большее основание конической пружины связано с платформой для установки виброизолируемого объекта.

4. Виброизолятор равночастотный рессорного типа по п.1, отличающийся тем, что коническая винтовая пружина закреплена своим большим основанием к одной из пластин, расположенных в верхней части виброизолятора, а меньшее основание конической пружины связано с платформой для установки виброизолируемого объекта.

РИСУНКИ
