Патент на изобретение №2299348

(54) СИСТЕМА ПИТАНИЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ

(57) Реферат:

Изобретение относится к двигателестроению, в частности к системам питания карбюраторных двигателей внутреннего сгорания, и может быть использовано в автомобильной промышленности. Изобретение позволяет упростить конструкцию системы питания с воздухозавихрителем, улучшить качество перемешивания топлива с воздухом, уменьшить диаметр капель топлива, тем самым позволяя улучшить технико-экономические и экологические показатели за счет более полного сгорания топлива. Система питания карбюраторного двигателя включает систему подачи топлива, впускной коллектор, воздушный фильтр, карбюратор, воздухозавихритель, установленный в корпусе воздушного фильтра и содержащий, по крайней мере, одно основание с прикрепленными направляющими. Направляющие выполнены взаимозакрепленными в виде загнутых пластин с возможностью закручивания потока проходящего воздуха в плоскости, перпендикулярной оси смесительной камеры карбюратора. 2 ил.

Изобретение относится к системе питания карбюраторного двигателя и может быть использовано в автомобильной промышленности и двигателестроении.

Недостатком этой системы питания является то, что закрепленный на впускном коллекторе воздухозавихритель, выполненный в виде неподвижной крыльчатки осевого вентилятора, располагается на пути движения горючей смеси, уменьшая площадь проходного сечения и, тем самым, ухудшая наполняемость камеры сгорания, что снижает эффективность его использования.

Наиболее близким к изобретению является система питания карбюраторного двигателя, содержащая систему подачи топлива, впускной коллектор, воздушный фильтр, карбюратор, воздухозавихритель, установленный в корпусе воздушного фильтра и содержащий по крайней мере одно основание с прикрепленными направляющими, выполненными в виде пластин (Патент «Система питания карбюраторного двигателя», РФ №2263222 от 27 октября 2005. F02M 29/06).

Недостатком этой системы питания является то, что закрепленный на корпусе воздушного фильтра воздухозавихритель содержит два неподвижных основания с закрепленными загнутыми направляющими, что усложняет его изготовление, установку, а также снижает возможность использования на двигателях со сложной формой корпуса воздушного фильтра.

Указанные недостатки устраняются тем, что в предлагаемой конструкции системы питания карбюраторного двигателя, включающей систему подачи топлива, впускной коллектор, воздушный фильтр, карбюратор, воздухозавихритель, установленный в корпусе воздушного фильтра и содержащий по крайней мере одно основание с прикрепленными направляющими, выполненными в виде пластин, направляющие выполнены взаимозакрепленными в виде загнутых пластин с возможностью закручивания потока проходящего воздуха в плоскости, перпендикулярной оси смесительной камеры карбюратора.

Такая конструкция системы питания карбюраторного двигателя позволяет упростить конструкцию системы питания с воздухозавихрителем, улучшить качество перемешивания топлива с воздухом, уменьшить диаметр капель топлива, тем самым, позволяя улучшить технико-экономические и экологические показатели, за счет более полного сгорания топлива.

В патентной и научно-технической литературе такой конструкции системы питания карбюраторного двигателя нами не обнаружено.

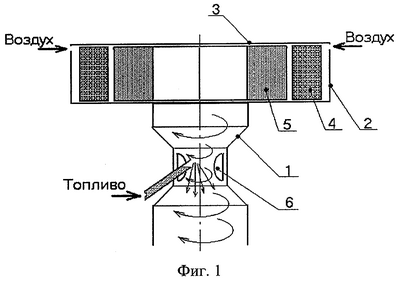

На фиг.1 изображена система питания карбюраторного двигателя, на фиг.2 – то же, воздухозавихритель, направляющие выполнены в виде взаимозакрепленных изогнутых пластин.

Система питания карбюраторного двигателя включает карбюратор 1 и воздушный фильтр, состоящий из корпуса 2, крышки 3 и фильтрующего элемента 4. В корпусе 2 воздушного фильтра установлен воздухозавихритель, выполненный, например, в виде взаимозакрепленных направляющих 5. Направляющие 5, например, выполнены в виде взаимозакрепленных изогнутых пластин, закручивающих поток проходящего воздуха в плоскости, перпендикулярной оси смесительной камеры карбюратора 1. Направление закручивания потока воздуха может быть как по часовой стрелке, так и против. Для увеличения эффективности воздухозавихрителя высота направляющих 5 должна быть равной внутренней высоте корпуса 2 воздушного фильтра. При прохождении через диффузор 6 карбюратора 1 в поток закрученного воздуха подается топливо, которое равномерно распределяется по всему объему потока.

Система питания карбюраторного двигателя работает следующим образом.

При работе двигателя во впускном коллекторе создается разрежение и воздух просасывается через щель между крышкой 3 и корпусом 2 воздушного фильтра. При прохождении через направляющие 5 воздухозавихрителя, установленного в корпусе 2 воздушного фильтра, поток воздуха изменяет направление движения, закручиваясь в плоскости, перпендикулярной оси смесительной камеры карбюратора 1. В диффузоре 6 карбюратора 1 в завихренный поток воздуха подается топливо, которое распыляется и перемешивается в нем под действием тангенциальной силы вращения, образуя качественную (по равномерности состава) горючую смесь.

Такая конструкция системы питания карбюраторного двигателя позволяет упростить конструкцию системы питания с воздухозавихрителем, улучшить качество перемешивания топлива с воздухом, уменьшить диаметр капель топлива, тем самым, позволяя улучшить технико-экономические и экологические показатели, за счет более полного сгорания топлива.

Формула изобретения

Система питания карбюраторного двигателя, включающая систему подачи топлива, впускной коллектор, воздушный фильтр, карбюратор, воздухозавихритель, установленный в корпусе воздушного фильтра и содержащий, по крайней мере, одно основание, с прикрепленными направляющими, отличающаяся тем, что направляющие выполнены взаимозакрепленными в виде загнутых пластин, с возможностью закручивания потока проходящего воздуха в плоскости, перпендикулярной оси смесительной камеры карбюратора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
