Патент на изобретение №2299347

(54) ОБОГАТИТЕЛЬ ТОПЛИВОВОЗДУШНОЙ СМЕСИ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

(57) Реферат:

Изобретение относится к двигателестроению, в частности к устройствам для обогащения топливовоздушной смеси. Изобретение позволяет повысить эффективность двигателя. Обогатитель топливовоздушной смеси двигателя внутреннего сгорания содержит воздушный фильтр и подключенное к двигателю воздуховпускным патрубком устройство для обогащения топливовоздушной смеси. Устройство для обогащения топливовоздушной смеси выполнено в виде электролизера, электроды которого установлены в воздуховпускном патрубке с возможностью подачи на них электрического тока. Через электролизер проходит поток воздуха с присутствующей в нем естественным путем водой либо поток воздуха с введенным в него электролитом (водным раствором электролита). 1 ил.

Изобретение относится к области машиностроения, в частности к устройствам для обогащения топливовоздушной смеси, и может быть использовано в двигателестроении.

Известен двигатель внутреннего сгорания, содержащий систему приготовления и подачи в цилиндр обедненной топливовоздушной смеси и систему для отдельной подачи в цилиндр водорода, для обогащения рабочей смеси в цилиндре и повышения экономической эффективности двигателя (см. патент РФ №1329273, опубл. 20.01.1997).

Недостатком известного двигателя является сложность, громоздкость из-за наличия двух систем подачи двух видов топлив. В том числе водорода из баллона. Отсутствие обогащения топливовоздушной смеси кислородом.

Наиболее близким к предлагаемому изобретению является устройство для обогащения топливовоздушной смеси кислородом, содержащее воздушный фильтр, компрессор и подключенный к двигателю воздуховпускным патрубком фильтр-обогатитель (см. а.с. СССР №853133, опубл. 07.08.1981).

Недостатками известного обогатителя являются громоздкость, дороговизна в эксплуатации и отсутствие одновременного обогащения топливовоздушной смеси водородом и кислородом.

Техническая задача, решаемая предлагаемым изобретением, заключается в повышении эффективности работы двигателя внутреннего сгорания за счет одновременного обогащения топливовоздушной смеси и кислородом и водородом.

Поставленная техническая задача решается тем, что в обогатителе топливовоздушной смеси двигателя внутреннего сгорания, содержащем воздушный фильтр и подключенное к двигателю воздуховпускным патрубком устройство для обогащения топливовоздушной смеси, согласно изобретению устройство для обогащения топливовоздушной смеси выполнено в виде электролизера, электроды которого установлены в воздуховпускном патрубке, с возможностью подачи на них электрического тока, причем через электролизер проходит поток воздуха с присутствующей в нем естественным путем водой либо поток воздуха с введенным в него электролитом (водным раствором электролита).

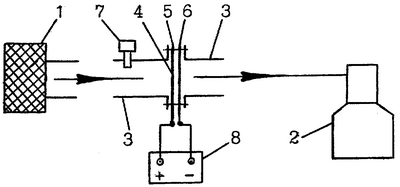

Изобретение поясняется чертежом.

Обогатитель содержит воздушный фильтр 1 и подключенное к двигателю 2 воздуховпускным патрубком 3 устройство для обогащения топливовоздушной смеси, выполненное в виде электролизера 4. Электроды 5 и 6 электролизера, например, выполненные из никелевой сетки, установлены в воздуховпускном патрубке 3, с возможностью подачи на них электрического тока, например, подведенного от бортового аккумулятора 8. Через электролизер 4 свободно проходит поток воздуха с присутствующей в нем водой с возможностью ее диссоциации (разложения воды на водород и кислород) либо поток воздуха с введенным в его поток, например, форсункой 7 электролитом (водным раствором электролита).

Обогатитель работает следующим образом.

Перед пуском обогатителя в работу на электроды 5 и 6 электролизера 4, например от бортового аккумулятора 8, подают электрический ток. Созданным работой поршня двигателя 2 разрежением, очищенный фильтром 1 от пыли атмосферный воздух по воздуховпускному патрубку 3 засасывается в электролизер 4. Поток воздуха с водой, естественным путем присутствующей в нем, либо с введенным в него и распыленным, например, форсункой 7 электролитом (водным раствором едкого кали) свободно проходит через электроды 5 и 6 электролизера 4. В электролизере 4 за счет прохождения электрического тока, например, подведенного от аккумулятора 8, вода разлагается на водород и кислород, при этом поток воздуха обогащается водородом и кислородом. Обогащенный в электролизере 4 водородом и кислородом воздух по воздуховпускному патрубку 3 поступает в двигатель 2 и используется для приготовления топливовоздушной смеси.

Предлагаемый обогатитель одновременно обогащает топливовоздушную смесь и водородом и кислородом, чем существенно повышается экономическая и экологическая эффективность двигателя внутреннего сгорания. Обогатитель найдет применение в двигателестроении.

Формула изобретения

Обогатитель топливовоздушной смеси двигателя внутреннего сгорания, содержащий воздушный фильтр и подключенное к двигателю воздуховпускным патрубком устройство для обогащения топливовоздушной смеси, отличающийся тем, что устройство для обогащения топливовоздушной смеси выполнено в виде электролизера, электроды которого установлены в воздуховпускном патрубке с возможностью подачи на них электрического тока, причем через электролизер проходит поток воздуха с присутствующей в нем естественным путем водой либо поток воздуха с введенным в него электролитом (водным раствором электролита).

РИСУНКИ
