Патент на изобретение №2299333

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение предназначено для обнаружения мест присосов воздуха и может быть использовано в теплоэнергетике. Тепловая электрическая станция содержит паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, кислородомер. Кислородомер выполнен многоканальным, а его каналы подключены к датчику на трубопроводе основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления и к датчикам, установленным на конденсатопроводах теплообменников, работающих под разряжением, например, за конденсатными насосами турбины, нижнего и верхнего сетевых подогревателей, подогревателя добавочной воды. Изобретение обеспечивает повышение экономичности и надежности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления (патент №2237813, Б.И. 2004, №28). Этот аналог принят в качестве прототипа.

Недостатками аналога и прототипа является пониженная экономичность и надежность тепловых электростанций из-за низкой оперативности обнаружения и устранения мест присосов воздуха.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности тепловой электрической станции путем повышения оперативности обнаружения и устранения мест присосов воздуха.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления.

Особенность заключается в том, что кислородомер выполнен многоканальным, а его каналы подключены к датчикам, установленным на конденсатопроводах теплообменников, работающих под разряжением, например, за конденсатными насосами конденсатора турбины, нижнего и верхнего сетевых подогревателей, подогревателя добавочной воды.

Новая взаимосвязь элементов позволяет повысить оперативность обнаружения и устранения мест присосов воздуха, а, значит, повысить надежность и экономичность работы тепловой электрической станции за счет снижения интенсивности внутренней коррозии трубопровода основного конденсата, вызванной присосами воздуха.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

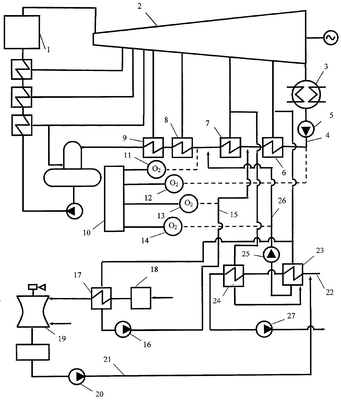

На чертеже изображена принципиальная схема тепловой электрической станции.

Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 с включенными в него конденсатным насосом 5 и регенеративными подогревателями низкого давления 6, 7, 8, 9. В качестве устройства для проверки герметичности вакуумной системы установлен многоканальный кислородомер 10, один датчик 11 которого подключен к трубопроводу основного конденсата турбины 4 за пределами вакуумной системы турбоустановки, например, за вторым по ходу основного конденсата подогревателем низкого давления 7, второй датчик 12 подключен к трубопроводу основного конденсата 4 за конденсатным насосом 5, третий датчик 13 подключен к конденсатопроводу 15 за конденсатным насосом 16 подогревателя исходной добавочной воды 17, а четвертый датчик подключен к конденсатопроводу 26 за конденсатным насосом 25 нижнего 23 и верхнего 24 сетевых подогревателей сетевой воды. Подогреватель исходной добавочной воды 17, водоподготовительная установка 18, вакуумный деаэратор 19 и насос исходной добавочной воды 20 включены в трубопровод исходной добавочной воды 21, который связан с трубопроводом сетевой воды 22. В трубопровод сетевой воды 22, кроме сетевого насоса 27, также включены нижний 23 и верхний 24 сетевые подогреватели.

Рассмотрим пример реализации заявленного решения.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин конденсатным насосом 5 подают в регенеративные подогреватели низкого давления 6, 7, 8, 9 и далее в деаэратор повышенного давления, после которого основной конденсат турбины питательным насосом прокачивают через подогреватели высокого давления и подают в паровой котел. Периодическую проверку герметичности вакуумной системы проводят по содержанию растворенного кислорода в основном конденсате турбин за пределами вакуумной системы турбоустановки, например, за вторым по ходу основного конденсата подогревателем низкого давления 7 и по содержанию растворенного кислорода в конденсате за конденсатными насосами теплообменников, работающих под разряжением, например, за подогревателем исходной добавочной воды 17, за нижнем 23 и верхним 24 подогревателями сетевой воды и за конденсатным насосом 5 конденсатора 3 турбины 2. Места присосов воздуха определяют по абсолютным величинам показаний датчиков многоканального кислородомера 10 и по разности этих величин. Таким образом, новый способ позволяет продлить срок службы трубопроводов и оборудования за счет повышения оперативности обнаружения и устранения мест присосов воздуха и снижения интенсивности внутренней коррозии, вызванной присосами воздуха, т.е. повысить надежность и экономичность работы тепловой электрической станции.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, кислородомер, датчик которого подключен к трубопроводу основного конденсата за вторым по ходу основного конденсата подогревателем низкого давления, отличающаяся тем, что кислородомер выполнен многоканальным, а его каналы подключены к датчикам, установленным на конденсатопроводах теплообменников, работающих под разряжением, например, за конденсатными насосами турбины, нижнего и верхнего сетевых подогревателей, подогревателя добавочной воды.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.12.2007

Извещение опубликовано: 20.05.2009 БИ: 14/2009
