Патент на изобретение №2299327
|
||||||||||||||||||||||||||
(54) ОБЛЕГЧЕННЫЙ ГИДРОМОНИТОР
(57) Реферат:
Изобретение относится к горной промышленности и предназначено для гидравлического разрушения полезных ископаемых. Техническим результатом является снижение массы гидромонитора. Достигается тем, что в облегченном гидромониторе, включающем подводящий водовод с опорными элементами, шарнирные и поворотные каналы, прямолинейный ствол с переходником и насадком, вертикальный и горизонтальный гидроцилиндры с системой управления, между поворотным каналом и прямолинейным стволом установлен расширяющийся диффузор, в канале которого установлен отбойник, причем отбойник расположен в зоне максимальной скорости распределения по сечению канала потока, входящего в диффузор, внешняя поверхность отбойника и внутренняя поверхность диффузора выполнены обтекаемой формы. 2 з.п. ф-лы, 5 ил.
(56) (продолжение): CLASS=”b560m”горных работ. – М.: ГОСГОРТЕХИЗДАТ, 1953, с.19-20. Цяпко Н.Ф. Гидроотбойка угля на подземных работах. – М.: ГОСГОРТЕХИЗДАТ, 1960, с.39-47.
Изобретение относится к горной промышленности и предназначено для гидравлического разрушения полезных ископаемых. Известны переносные гидромониторы [1], включающие подводящий канал с опорными санями, шарнирные и поворотные каналы, горизонтальный и вертикальный гидроцилиндры, прямолинейный ствол с переходником и насадком. Недостатком гидромониторов является их большая масса. Известны гидромониторы [2], включающие подводящий канал с опорными санями, шарнирные и поворотные каналы, горизонтальный и вертикальный гидроцилиндры, прямолинейный ствол с переходником и насадком. Наиболее близким техническим решением, принятым за прототип, является гидромонитор [3], включающий подводящий канал с опорными санями, шарнирные и поворотные каналы, горизонтальный и вертикальный гидроцилиндры, прямолинейный ствол с переходником и насадком. Недостатком большерасходных гидромониторов, разрабатываемых на высокое давление воды 12-16 МПа и переносимых вручную, является большая масса, достигающая 0,30-0,45 т. Задачей предлагаемого изобретения является снижение массы гидромонитора за счет снижения диаметра и толщины стенок каналов, без ухудшения гидродинамических параметров струи. Решение поставленной задачи достигается тем, что между поворотным каналом и прямолинейным стволом установлен расширяющийся диффузор, в канале которого установлен отбойник, причем отбойник расположен в зоне максимальной скорости распределения по сечению канала потока, входящего в диффузор. Внешняя поверхность отбойника выполнена обтекаемой формой, например в виде шара. Внутренняя поверхность диффузора также выполнена обтекаемой формой. Изобретение поясняется чертежами, где на фиг.1 – облегченный гидромонитор на виде сбоку; на фиг.2 – облегченный гидромонитор на виде сверху; на фиг.3 – сопряжения диффузора с каналами гидромонитора на виде сверху (узел А); на фиг.4 – сечение I-I на фиг.3; на фиг.5 – сечение III-III на фиг.3. Облегченный гидромонитор включает опору 1 в виде саней, подводящий 2, шарнирные 3, поворотные 4, облегченные проточные каналы малым сечением, вертикальный и горизонтальный гидроцилиндры 5, диффузор 6, отбойник 7, закрепленый на стержне в виде пластины 8, прямолинейный ствол 9 большим сечением с переходником и насадком 10. Облегченный гидромонитор работает следующим образом. Высоконапорная вода подается в подводящий канал 2 и далее движется по шарнирным каналам 3, поворотному каналу 4 в диффузоре 6, обтекает отбойник 7 в виде шара. При выходе потока воды из поворотного канала 4 малым сечением (сечение I-I) неустановившийся поток имеет не равномерную эпюру распределения скорости (сечение II-II) с максимальным значением по оси Ос-Ос, отстоящей от оси канала Ок-Ок на расстояние В переходнике с насадком 10 поток воды сжимается и преобразуется в струю 11 с повышенным динамическим давлением, замеряемым гидродатчиком 12. Проточные каналы малого сечения с более тонкой стенкой, а так же преобразования потока в диффузоре 6 и на отбойнике 7 позволяют снизить массу гидромонитора в 1,4-1,5 раза. Частичное увеличение потерь напора воды в узких проточных каналах в размере 3-5% полностью покрывается повышением динамического давления струи в 1,30-1,35 раза по сравнению с обычным гидромонитором. Литература 1. Охрименко В.А., Куприн А.И. Ищук И.Г. Подземная гидродобыча угля. – М.: Недра, 1974. 2. Шавловский С.С.Основы динамики струй при разрушении горного массива. – М.: Недра, 1974. 3. Цяпко Н.Ф., Чапка А.М. Гидроотбойка угля на подземных работах. – М.: Госгортехиздат, 1960.
Формула изобретения
1. Облегченный гидромонитор, включающий подводящий водовод с опорными элементами, шарнирные и поворотные каналы, прямолинейный ствол с переходником и насадком, вертикальный и горизонтальный гидроцилиндры с системой управления, отличающийся тем, что между поворотным каналом и прямолинейным стволом установлен расширяющийся диффузор, в канале которого установлен отбойник, причем отбойник расположен в зоне максимальной скорости распределения по сечению канала потока, входящего в диффузор. 2. Облегченный гидромонитор по п.1, отличающийся тем, что внешняя поверхность отбойника выполнена обтекаемой формы, например, в виде шара. 3. Облегченный гидромонитор по п.1, отличающийся тем, что внутренняя поверхность диффузора выполнена обтекаемой формы.

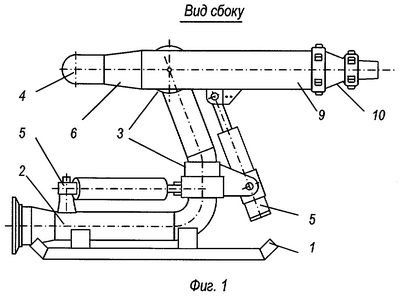

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.08.2007
Извещение опубликовано: 10.03.2009 БИ: 07/2009
|
||||||||||||||||||||||||||
. При входе в расширяющийся диффузор 6 поток воды встречает отбойник 7, ось которого отстоит от оси канала на расстояние
