Патент на изобретение №2299318

(54) СПОСОБ РАЗРАБОТКИ НЕФТЯНЫХ ЗАЛЕЖЕЙ

(57) Реферат:

Изобретение относится к области разработки нефтяных залежей и может найти применение при разработке обводненной нефтяной залежи. Технический результат – увеличение нефтеотдачи пластов. В способе разработки нефтяных залежей ведут циклическое заводнение пластов через нагнетательные скважины и отбор нефти через добывающие скважины. При этом в рамках семиточечной геометрии расположения скважин включают в разработку невыработанные участки нефтяной залежи между нагнетательными скважинами. Для этого нефтяную залежь разбивают на треугольники таким образом, чтобы их вершинами являлись нагнетательные скважины 1, 2, 3. При этом в течение одной трети цикла осуществляют заводнение одновременно через нагнетательные скважины 1, 2, в следующую треть цикла – через нагнетательные скважины 2, 3 и в последнюю треть цикла – через нагнетательные скважины 3, 1. После этого повторяют цикл заводнения в выбранном направлении. 1 ил.

Изобретение относится к области разработки нефтяных залежей и может найти применение при разработке обводненной нефтяной залежи.

Известен способ разработки нефтяной залежи, подстилаемой подошвенной водой, заключающийся в изменении потоков жидкости в пласте и отбора продукции из добывающих скважин (М.Л. Сургучев.Вторичные и третичные методы увеличения нефтеотдачи пластов. М.:Недра, 1985. – С.85).

Недостатками способа являются низкий коэффициент нефтеизвлечения и большой отбор попутной воды, вызванные образованием в процессе эксплуатации скважин конусов подошвенной воды.

Наиболее близким к заявляемому является техническое решение по патенту № 2067165 от 27.09.1996, принятое за прототип.

Целью изобретения является увеличение нефтеотдачи пластов.

Цель достигается тем, что в способе разработки нефтяных залежей путем циклического заводнения пластов через нагнетательные скважины и отбора нефти через добывающие скважины в рамках семиточечной геометрии расположения скважин включают в разработку невыработанные участки нефтяной залежи между нагнетательными скважинами, для чего нефтяную залежь разбивают на треугольники таким образом, чтобы их вершинами являлись нагнетательные скважины 1, 2, 3, при этом в течение одной трети цикла осуществляют заводнение одновременно через нагнетательные скважины 1, 2, в следующую треть цикла – через нагнетательные скважины 2, 3 и в последнюю треть цикла – через нагнетательные скважины 3, 1, после чего повторяют цикл заводнения в выбранном направлении.

Предложенное чередование включения нагнетающих скважин позволяет увеличить нефтеотдачу пластов вокруг добывающей скважины. Увеличение достигается дополнительным включением в разработку невыработанных участков, находящихся между включенными нагнетающими скважинами, за счет одновременного подхода фронтов вытеснения к ним.

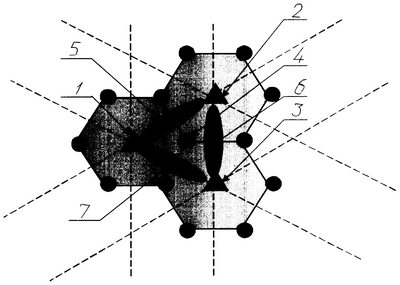

Сущность изобретения поясняется чертежом, где изображена схема циклического воздействия на нефтяные пласты в рамках семиточечной геометрии расположения скважин.

Способ осуществляют в следующей последовательности. Участок месторождения разбивается на треугольники, вершинами которых являются нагнетательные скважины 1, 2, 3, а в центре размещена добывающая скважина 4. Выбирается первое направление нагнетания (одна из сторон треугольника). В течение одной трети цикла осуществляют закачку на нагнетательных скважинах, например 1 и 2, расположенных на выбранном направлении (на этой стороне треугольника). Скважина 3 – отключена. Нефтяные пласты в области 5, расположенной между скважинами 1 и 2, подвергаются одновременному воздействию вытесняющих фронтов скважин 1 и 2. В следующую треть цикла включают нагнетательные скважины 2 и 3. При этом вытесняются нефтяные пласты из области 6. В последнюю треть цикла включают скважины 3 и 1. Происходит вытеснение нефтяных пластов из области 7. Затем снова производят включение скважин, расположенных в первом направлении, и повторяют цикл разработки.

По результатам опытно-промышленных работ, проведенных в период 1998-2000 гг. на Ельниковском, Прикамском, Кырыкмасском месторождениях Удмуртии, при использовании заявляемого способа дополнительно добытая нефть за месяц составляет в среднем до 10 тонн на одну скважину, по сравнению со способом разработки по семиточечной схеме без циклического заводнения. Наблюдалось снижение уровня обводненности добываемой продукции на 4,1-7,1% при снижении объемов компенсационной закачки для поддержания пластового давления с сохранением уровня отбора жидкости.

Формула изобретения

Способ разработки нефтяных залежей путем циклического заводнения пластов через нагнетательные скважины и отбора нефти через добывающие скважины, отличающийся тем, что в рамках семиточечной геометрии расположения скважин включают в разработку невыработанные участки нефтяной залежи между нагнетательными скважинами, для чего нефтяную залежь разбивают на треугольники таким образом, чтобы их вершинами являлись нагнетательные скважины 1, 2, 3, при этом в течение одной трети цикла осуществляют заводнение одновременно через нагнетательные скважины 1, 2, в следующую треть цикла – через нагнетательные скважины 2, 3 и в последнюю треть цикла – через нагнетательные скважины 3, 1, после чего повторяют цикл заводнения в выбранном направлении.

РИСУНКИ
