Патент на изобретение №2299183

(54) СПОСОБ ПРОИЗВОДСТВА ФЛОАТ-СТЕКЛА

(57) Реферат:

Изобретение относится к способу производства флоат-стекла и может быть использовано для получения стекла с повышенными прочностными свойствами. Задачей настоящего изобретения является разработка способа получения флоат-стекла с улучшенным качеством нижней его поверхности. Данная задача решается путем интенсификации окисления сернистого ангидрида (SO₂) в серный ангидрид (SO₃) при обработке нижней поверхности флоат-стекла в процессе его выработки. Интенсификация окисления достигается путем дополнительной ионизации воздуха, подаваемого в смеси с сернистым ангидридом. Уровень ионизации составляет (10³-10⁸)1/см³. 1 ил.

1. Область техники

Изобретение относится к способу производства флоат-стекла и может быть использовано для получения стекла с повышенными прочностными свойствами.

2. Уровень техники

Известен способ производства листового стекла с повышенными прочностными свойствами, в соответствии с которым свежеотформованная лента стекла выводится в печь отжига, где на поверхность стекла подается смешанный с воздухом сернистый ангидрид (SO₂), часть которого окисляется кислородом воздуха до серного ангидрида (SO₃

Серный ангидрид (SO₃), как более реакционо-способный реагент, интенсивно взаимодействует с поверхностью стекла, упрочняя его.

Недостатком такого способа является то, что при этом лишь незначительная часть сернистого ангидрида (SO₂) окисляется, поэтому он в большом количестве выбрасывается в атмосферу. Кроме того, во влажной среде образуются высокотоксичные соединения: капли серной кислоты и олеума, которые вызывают коррозию оборудования.

Наиболее близким по технической сущности решением является способ по патенту ФРГ №1285684, МКИ С03b, согласно которому с целью интенсификации процесса окисления сернистого ангидрида (SO₂) смесь его с воздухом пропускается над катализатором. В качестве катализатора предлагается использовать хлорид платины.

Недостатком такого способа является дефицитность и высокая стоимость материалов для изготовления катализаторов, которые требуют частой замены. Кроме того, такой способ не обеспечивает полного окисления сернистого ангидрида в серный ангидрид.

3. Раскрытие изобретения

Основной задачей настоящего изобретения является разработка способа производства флоат-стекла с улучшенным качеством нижней поверхности.

Во избежание повреждения ленты стекла металлическими валами роликового конвейера и с целью улучшения его прочностных свойств (химическая стойкость и механическая прочность) нижнюю поверхность ленты обрабатывают газообразным сернистым ангидридом (SO₂).

Время контакта сернистого ангидрида с поверхностью движущейся ленты стекла составляет от 1 до 3 минут, в зависимости от толщины стекла. Этого времени недостаточно для получения максимального эффекта упрочнения и выщелачивания поверхностных слоев стекла. Кроме того, сернистый ангидрид является токсичным газом, поэтому при использовании в непрерывном производстве возникает проблема снижения его расхода. Добиться повышения прочностных свойств нижней поверхности стекла и уменьшения расхода сернистого ангидрида (SO₂) можно путем интенсификации процесса окисления сернистого ангидрида (SO₂) в серный ангидрид (SO₃).

В данном изобретении интенсификация процесса окисления сернистого ангидрида (SO₂) достигается путем дополнительной ионизации воздуха.

Предлагаемый нами способ производства флоат-стекла включает формование ленты стекла на расплаве металла, вывод сформованной ленты стекла на транспортирующие валы роликового конвейера печи отжига и обработку нижней ее поверхности сернистым ангидридом (SO₂) следующим образом: сжатый воздух по трубопроводу подается в камеру, в которой находится ионизатор. В качестве ионизатора можно использовать бытовой ионизатор воздуха.

С помощью ионизатора воздух очищается и затем подвергается ионизации, то есть превращению атомов и молекул кислорода воздуха в ионы. Ионизация происходит в результате отрыва от атома или молекулы одного или нескольких электронов. Таким образом увеличивается количество активного кислорода, необходимого для окисления сернистого ангидрида (SO₂) в серный ангидрид (SO₃).

Энергия, необходимая для отрыва электрона, создается при воздействии электрического поля. На ионизирующие электроды (иголки) ионизатора подается ток высокого напряжения, под влиянием которого на остриях иголок образуется разряд, и с них “стекают” электроны, поэтому камера должна быть изготовлена из материала, не проводящего ток.

При взаимодействии электронов с атомами и молекулами кислорода в непосредственной близости от электрода образуются легкие отрицательные ионы кислорода, которые движутся от иголок ионизатора направленным потоком. Уровень ионизации воздуха может изменяться в пределах от 10³ до 10⁸ 1/см³, в зависимости от технологических параметров выработки стекла. Уровень ионизации определяется с помощью счетчика ионов, например, марки MAC-01.

Далее ионизированный воздух подается в смеситель, в котором смешивается с сернистым ангидридом (SO₂), подаваемым из баллона. Смесь ионизированного воздуха и сернистого ангидрида (SO₂) поступает в газораспределительное устройство, через которое напыляется на нижнюю поверхность ленты стекла, где при температуре не ниже 450°С происходит реакция окисления сернистого ангидрида (SO₂) в серный ангидрид (SO₃):

Затем при температуре ˜550-600°С серный ангидрид (SO₃) взаимодействует с оксидом натрия (Na₂O), находящимся в поверхностном слое стекла, при этом происходит обесщелачивание поверхностного слоя:

Образующаяся на поверхности стекла сульфатная пленка (Na₂SO₄) защищает его от механического и химического воздействия.

Окисление сернистого ангидрида (SO₂) в серный ангидрид (SO₃) происходит за счет кислорода воздуха, причем чем больше в воздухе активного кислорода в виде ионов, тем больше сернистого ангидрида (SO₂) прореагирует, то есть тем больше образуется серного ангидрида (SO₃), вступающего во взаимодействие со стеклом. При этом увеличивается толщина обесщелоченного слоя, следовательно, и степень упрочнения стекла (химическая и механическая).

Если не ставить задачу существенного повышения прочности стекла, то данный способ позволяет значительно снизить расход сернистого ангидрида (SO₂).

Ионизацию газового реагента можно также осуществлять и после смешивания воздуха с сернистым ангидридом (SO₂). При производстве стекла на мини-флоат-линиях расход сернистого ангидрида может изменяться в пределах 25-150 л/ч, расход сжатого воздуха – 300 л/ч.

Таким образом, с помощью ионизации воздуха перед обработкой поверхности стекла сернистым ангидридом можно улучшить прочностные свойства стекла, снизить расход сернистого ангидрида и уменьшить выбросы непрореагировавшего сернистого ангидрида в окружающую среду.

4. Краткое описание чертежа

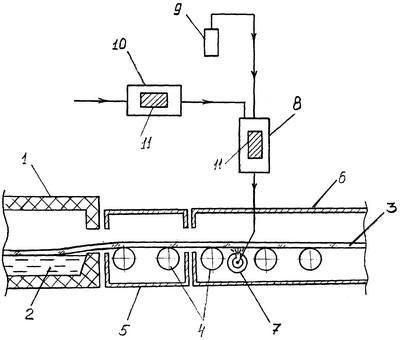

На чертеже представлено схематическое изображение способа подачи сернистого ангидрида (SO₂) на нижнюю поверхность ленты стекла в соответствии с предлагаемым изобретением.

На чертеже показаны: ванна 1, расплав металла 2, лента стекла 3, транспортирующие валы 4, шлаковая камера 5, печь отжига 6, газораспределительное устройство 7 в виде трубки с отверстиями или в виде трубки с щелевым дозатором, смеситель 8, баллоны с сернистым ангидридом (SO₂) 9, камера 10, ионизатор 11.

5. Осуществление изобретения

Данное предполагаемое изобретение иллюстрируется следующими примерами:

Пример 1.

Стекломассу из стекловаренной печи производительностью 150 т/сутки подают в ванну 1 на поверхность расплава металла 2, где осуществляется формование ленты стекла 3 шириной 1850 мм и толщиной 4 мм.

Сформованную ленту стекла 3 из ванны расплава 1 подают на валы 4 шлаковой камеры 5 и роликового конвейера печи отжига 6, где осуществляется обработка нижней ее поверхности газовым реагентом – серным ангидридом (SO₃).

Обработку нижней поверхности ленты стекла 3 проводят в интервале температур 600-550°С с помощью газораспределительного устройства 7.

Для этого сжатый воздух из общей системы, питающей флоат-линию через ротаметр типа РМ-0,63 ГУЗ подают в смеситель 8 в количестве 300 л/ч, где он смешивается с сернистым ангидридом (SO₂), подаваемым из баллонов 9 в количестве 150 л/ч, и окисляет его в серный ангидрид (SO₃) по реакции (1).

Баллоны 8 с сернистым ангидридом (SO₂) снабжены игольчатым клапаном для точной регулировки расхода газа, монометром для поддержания постоянного давления и ротаметром типа РМ-0,25 ГУЗ для определения общего расхода сернистого ангидрида (SO₂).

Полученная таким образом смесь воздуха сернистого и серного ангидридов поступает в газораспределительное устройство 6, через которое подается на нижнюю поверхность ленты стекла.

Такой способ обработки поверхности стекла позволяет снизить расход сернистого ангидрида (SO₂) в 1,5-2 раза, при этом водостойкость нижней поверхности стекла повышается в 1,7 раза, прочность нижней поверхности стекла на ЦСИ – в 1,4 раза, по сравнению с вариантом, в котором используется подача одного сернистого ангидрида.

Вместе с тем, прочность на истирание нижней поверхности стекла практически остается на том же уровне.

Пример 2.

Процесс получения и обработки нижней поверхности ленты стекла ведут так же, как в примере 1, при этом воздух предварительно ионизируют.

Для этого сжатый воздух в количестве 300 л/ч через ротаметр типа РМ-0,63 ГУЗ подают в камеру 10, снабженную ионизатором 11, например электронным воздухоочистителем “Супер-Турбо-Плюс”. Уровень ионизации воздуха в камере 9 в данном случае соответствует 10³ 1/см³.

Ионизированный воздух из камеры 10 подают в смеситель 8, где он смешивается с сернистым ангидридом (SO₂), подаваемым из баллонов 8 в количестве 50 л/ч, и окисляет его в серный ангидрид (SO₃) по реакции (1).

Смесь ионизированного воздуха и серного ангидрида (SO₃) поступает в газораспределительное устройство 7, через которое подается на нижнюю поверхность ленты стекла 3 и, взаимодействуя с поверхностью стекла по реакции (2), образует защитную сульфатную пленку.

В этом случае расход сернистого ангидрида (SO₂) снижается в 3 раза, по сравнению с вариантом, описанным в примере 1. В тоже время водостойкость нижней поверхности стекла повышается в 4-5 раз, прочность нижней поверхности стекла на ЦСИ – в 2,3 раза, прочность на истирание – в 1,8 раза, по сравнению с вариантом, в котором используется подача одного сернистого ангидрида.

Пример 3.

Процесс получения и обработки нижней поверхности ленты стекла ведут так же, как в примере 2, при этом расход подаваемого сернистого ангидрида (SO₂) составляет 25 л/ч, расход сжатого воздуха составляет 300 л/ч, уровень ионизации воздуха в камере 9 соответствует 10⁸ 1/см³.

В данном случае водостойкость и прочностные характеристики нижней поверхности стекла не изменяются и соответствуют показателям, приведенным в примере 2.

Однако такой способ позволяет снизить расход сернистого ангидрида (SO₂) в 6 раз, по сравнению с вариантом, описанным в примере 1.

Приведенные в примерах 2, 3 варианты осуществления изобретения являются лишь некоторыми примерами использования данного изобретения для мини-флоат-линии.

Данный способ обработки поверхности стекла можно использовать и для линий производительностью 300-600 т/сутки и шириной ленты стекла до 3600 мм. При этом, соответственно, будут изменены расход воздуха и сернистого ангидрида.

Газовый реагент серный ангидрид (SO₃), полученный таким образом, можно подавать и на верхнюю поверхность ленты стекла. Причем ионизацию воздуха можно проводить непосредственно в смесителе после смешивания его с сернистым ангидридом.

Формула изобретения

Способ производства флоат-стекла, включающий формование ленты стекла на расплаве металла, вывод сформованной ленты на валы печи отжига, обработку поверхности ленты стекла в шлаковой камере и/или печи отжига сернистым ангидридом (SO₂) с воздухом, отличающийся тем, что воздух предварительно ионизируют, причем уровень ионизации воздуха составляет 10³-10⁸ 1/см³.
