Патент на изобретение №2299123
|
||||||||||||||||||||||||||
(54) МНОГОВАЛКОВЫЙ ВИБРАЦИОННЫЙ ЗАГЛАЖИВАЮЩИЙ РАБОЧИЙ ОРГАН
(57) Реферат:
Изобретение относится к области строительной индустрии и может быть использовано для высококачественной обработки незатвердевших бетонных поверхностей из жестких бетонных смесей, применяющихся для гражданского и промышленного строительства. Технический результат изобретения заключается в уменьшении передачи вибрационного воздействия на портал машины, получении высокого качества заглаживания и уплотнения бетонной и асфальтобетонной поверхностей. Многовалковый заглаживающий рабочий орган состоит из двух торцевых звездочек с эксцентрично установленными на них валками, которые имеют возможность совершать вращательное движение и колебания в вертикальной плоскости посредством планетарной передачи, состоящей из центрального зубчатого колеса и входящих с ним в зацепление сателлитов. 1 ил.
Изобретение относится к области строительной индустрии, и может быть использовано для высококачественной обработки незатвердевших бетонных поверхностей из жестких бетонных смесей, применяющихся для гражданского и промышленного строительства, а также при укладке дорожных асфальтобетонных покрытий. Известны различные валковые заглаживающие устройства для обработки незатвердевших бетонных поверхностей сборных железобетонных изделий и дорожных асфальтобетонных покрытий. Обработка строительных и дорожных материалов известными валковыми рабочими органами бетоноукладочных машин осуществляется в основном на этапе разравнивания или в качестве предварительной операции. Наиболее близкой к предлагаемому является валковое заглаживающее устройство для отделки бетонных поверхностей в виде эксцентрично установленного полого цилиндра с приводом его вращения (патент США №3382784, 1968 г.) [1]. Недостатком известного устройства является неравномерный износ заглаживающего рабочего органа, низкое качество заглаживания и уплотнения железобетонных и асфальтобетонных смесей. Технической задачей, решаемой изобретением, является уменьшение передачи вибрационного воздействия на портал машины, получение высокого качества заглаживания и уплотнения бетонной и асфальтобетонной поверхности. Технический результат достигается тем, что рабочий орган состоит из двух торцевых звездочек с эксцентрично установленными на них валками, которые имеют возможность совершать вращательное движение и колебания в вертикальной плоскости посредством планетарной передачи, состоящей из центрального зубчатого колеса и входящих с ним в зацепление сателлитов. Сущность изобретения поясняется чертежом на котором изображен многовалковый вибрационный заглаживающий рабочий орган. Рабочий орган представляет собой группу валков 1, расположенных на двух торцевых звездочках 2. На осях валков 1 жестко закреплены сателлиты 3, входящие в зацепление с неподвижным центральным зубчатым колесом 4. На звездочке 2 закреплен шкив 8, соединенный клиноременной передачей 5 с электродвигателем 6, установленным на раме 7. Многовалковый заглаживающий рабочий орган работает следующим образом. Посредством клиноременной передачи 5 приводной шкив 8 передает от электродвигателя 6 вращательное движение двум торцевым звездочкам с угловой скоростью Таким образом, в процессе отделки поверхности изделия или дорожного покрытия многовалковый заглаживающий рабочий орган наряду с вращательным и поступательным движениями передает вибрационное воздействие обрабатываемой поверхности с амплитудой А=2…4 мм и частотой Применение вышеизложенного многовалкового вибрационного заглаживающего рабочего органа дает следующие преимущества: увеличение качества обрабатываемой поверхности; равномерный износ и увеличение срока службы заглаживающего органа; простоту замены малогабаритного изношенного валка; колебания валков обеспечивают дополнительное интенсивное тиксотропное разжижение в градиентном слое, а следовательно перераспределение бетонной смеси в наиболее плотную упаковку. За счет колебаний валков одинаковой массы с одинаковой частотой и амплитудой в противоположных направлениях происходит гашение вибрации, передающейся на заглаживающую машину. Источники информации 1. Болотный А.В. Заглаживание бетонных поверхностей. – Л.: Стройиздат. Ленинград. Отделение, 1979.
Формула изобретения
Многовалковый вибрационный заглаживающий рабочий орган в виде цилиндрического приводного валка, отличающийся тем, что рабочий орган состоит из двух торцевых звездочек с эксцентрично установленными на них валками, которые имеют возможность совершать вращательное движение и колебания в вертикальной плоскости посредством планетарной передачи, состоящей из центрального зубчатого колеса и входящих с ним в зацепление сателлитов.

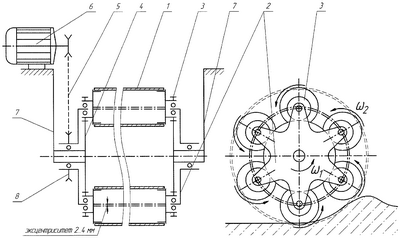

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 18.11.2007
Извещение опубликовано: 10.05.2009 БИ: 13/2009
|
||||||||||||||||||||||||||
1. Посредством планетарной передачи, состоящей из центрального зубчатого колеса 4 и жестко закрепленных на оси валков 1 сателлитов 3, передается вращательное движение валкам 1 с угловой скоростью
