Патент на изобретение №2299114

(54) ЦИЛИНДРИЧЕСКАЯ РАЗВЕРТКА

(57) Реферат:

Изобретение относится к режущим инструментам. Развертка имеет зубья с левым наклоном при правом вращении, или наоборот, с режущей и калибрующей частями, при этом калибрующая часть снабжена ленточками, ширина которых у вершин выполнена большей, чем на их остальной части. Межзубовые канавки у вершин зубьев снабжены скосами, длина которых выполнена большей длины ее режущей части, а угол наклона скосов выполнен большим суммы угла трения стружки о поверхность скосов и угла трения стружки о поверхность отверстия. Повышается стойкость инструмента и производительность обработки. 2 з.п. ф-лы, 2 ил.

Изобретение относится к режущим инструментам, предназначенным прежде всего для металлообработки.

Известна цилиндрическая развертка по авт. свид. СССР №356056, МКИ В 23 D 77/006, имеющая зубья с левым наклоном при правом вращении, или наоборот, калибрующая часть которых снабжена ленточками, ширина которых у вершин зубьев выполнена большей, чем на их остальной части.

Недостатком этого инструмента является недостаточно высокая производительность обработки отверстий и недостаточная в некоторых случаях его стойкость.

Задачей изобретения является устранение этих недостатков, т.е. повышение производительности обработки и стойкости инструмента.

Для достижения поставленной цели:

– межзубовые канавки у вершин зубьев снабжены скосами, длина которых выполнена большей суммы длин режущей части и уменьшения калибрующей части при переточках инструмента, а угол наклона скосов выполнен большим суммы угла трения стружки о поверхность скосов и угла трения стружки о поверхность отверстия;

– длина скосов выполнена большей суммы длин режущей части и ступени ленточек у вершин, а длина ступени ленточек превышает длину уменьшения калибрующей части при переточках инструмента.

Такая конструкция обеспечивает повышение производительности обработки за счет надежного стружкоотвода из межзубовых канавок при резании прежде всего сталей и в особенности нержавеющих, дающих сливную стружку, и соответственно за счет исключения необходимости постоянных и многократных выводов развертки из отверстия для очистки от стружки. Кроме того, такая конструкция обеспечивает повышение стойкости развертки за счет исключения пакетирования стружки в межзубовых канавках, сопровождающегося катастрофическим износом зубьев, а также повреждением обрабатываемой поверхности отверстий.

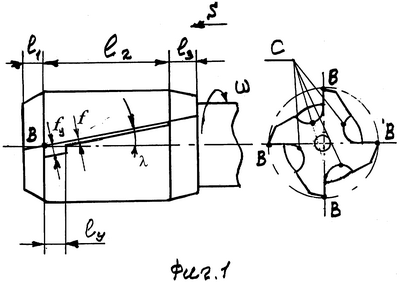

Сущность изобретения пояснена фиг.1 и 2, на которых изображена одна из разновидностей цилиндрической развертки разработанной конструкции. На фиг.1 изображен вид сбоку и с торца развертки, на фиг.2 показан осевой профиль зуба.

Цилиндрическая развертка имеет три части, а именно: режущую, калибрующую /цилиндрическую/ и обратный конус, длиной по оси соответственно l₁, l₂, l₃ /фиг.1/. Ленточки /цилиндрические/ выполнены ступенчатыми, шириной у вершин /точки В/ f_y и f на остальной части, причем f_y>f. Длина ступени ленточек l_y.

Зубья выполнены с левым наклоном к оси, угол при правом вращении, стрелка /фиг.1/. В общем случае зубья могут быть выполнены с правым уклоном, но при левом вращении.

В межзубовых канавках у вершин зубьев выполнены скосы /углубления/ длиной l_c и под углом _c /буква “С”, фиг.1 и 2 /.

Угол наклона скоса _c выполнен большим суммы углов трения стружки о поверхность скосов _c и угла трения стружки о поверхность отверстия _o, т.е. _c>_c+_o.

В процессе эксплуатации цилиндрической развертки она может перетачиваться один или более раз. При этом общая длина цилиндрической части длиной l₂ уменьшается на длину переточки l_п, суммарную при нескольких переточках /фиг.2 /. При этом длина ступени l_y всегда выполняется большей общей длины переточек, т.е. l_y>l_п.

Если цилиндрические ленточки калибрующей части выполнены плавно уменьшающимися от вершины зубьев, т.е. без ступени, то длина скосов выполняется большей суммы длин режущей части и уменьшения калибрующей части при переточках инструмента, т.е. l_c>l_I+l_п.

Если цилиндрические ленточки выполнены со ступенями, то длина скосов выполняется большей суммы длин режущей части и ступени ленточек у вершин, т.е. l_c>l_I+l_y.

Перемещается развертка при работе в направлении подачи S /фиг.1/.

Разработанные цилиндрические развертки наиболее эффективны при обработке отверстий в нержавеющих сталях, причем вариант со ступенями у вершин зубьев /фиг.1 и 2/, поскольку они одновременно обеспечивают высокую стойкость, как за счет наличия уширенных ленточек у вершин зубьев, так и за счет исключения пакетирования стружки в межзубовых канавках за счет надежного ее отвода из этих канавок. Кроме того, такие развертки одновременно обеспечивают высокую производительность обработки, а также улучшение чистоты обработанной поверхности отверстий.

Угол скоса _c выполнен к основанию межзубовой канавки зубьев или, что тоже, к оси развертки.

Число зубьев у разработанной развертки и диаметр калибрующей части у нее может быть различным.

В общем случае число переточек развертки может быть равно нулю, т.е. l_п=0, тогда длина скоса l_c выполняется большей длины режущей части, т.е. l_c>l₁.

Формула изобретения

1. Цилиндрическая развертка, имеющая зубья с левым наклоном при правом вращении, или наоборот, с режущей и калибрующей частями, при этом калибрующая часть снабжена ленточками, ширина которых у вершин выполнена большей, чем на их остальной части, отличающаяся тем, что стенки у вершин зубьев, образующие межзубовые канавки, выполнены со скосами, длина которых выполнена большей длины ее режущей части, а угол наклона скосов выполнен большим суммы угла трения стружки о поверхность скосов и угла трения стружки о поверхность отверстия.

2. Развертка по п.1, отличающаяся тем, что длина скосов выполнена большей суммы длин режущей части и ступени ленточек у вершин зубьев, а длина ступени ленточек превышает длину уменьшения калибрующей части при переточках развертки.

3. Развертка по п.1, отличающаяся тем, что длина скосов выполнена большей суммы длин режущей части и уменьшений калибрующей части при переточках развертки.
